Funzionamento
HPR130XD Manual Gas – 806324 Revisione 2 4-17
Altri fattori che influenzano la qualità di taglio
Angolo di taglio
Una parte di taglio i cui 4 lati sono mediamente inferiori a 4° dell’angolo di taglio è considerata accettabile.
Nota: l’angolo di taglio più vicino all’angolo retto sarà sul lato destro rispetto al movimento in avanti della
torcia.
Nota: per determinare se un problema di angolo di taglio è causato dal sistema plasma o dal sistema
di trasmissione, eseguire un taglio di prova e misurare l’angolo di ogni lato. Ruotare quindi
la torcia a 90° nel rispettivo porta torcia e ripetere il processo. Se in entrambi i test gli angoli
sono uguali, il problema dipende dal sistema di trasmissione.
Se il problema dell’angolo di taglio persiste anche dopo aver eliminato le “cause meccaniche” (vedere Suggerimenti per
il banco e la torcia, alla pagina precedente), v erificare la distanza tra torcia e lamiera, soprattutto se gli angoli di taglio
sono tutti positivi o tutti negativi.

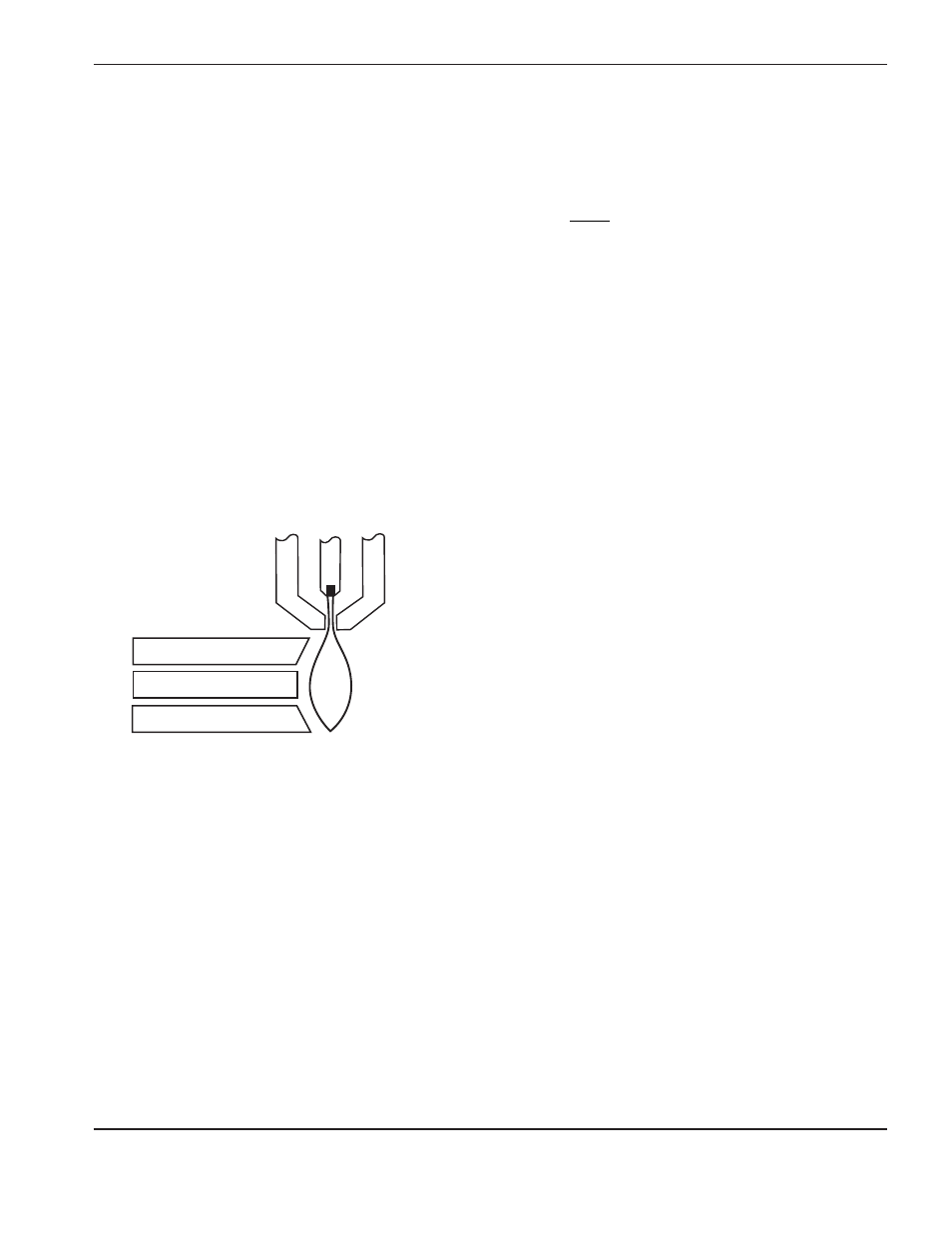

• Un angolo di taglio positivo viene realizzato quando viene rimossa una quantità maggiore di materiale dalla parte
superiore del taglio piuttosto che dal fondo.
• Un angolo di taglio negativo viene realizzato quando viene rimossa una quantità maggiore di materiale dalla parte
inferiore del taglio.
Causa
La torcia è troppo bassa.
La torcia è troppo alta.
Soluzione
Aumentare la tensione dell’arco per
sollevare la torcia.
Diminuire la tensione dell’arco per
abbassare la torcia.
Angolo di taglio positivo
Angolo di taglio negativo
Problema
Taglio ad angolo retto
