InstallazIone
3-16 HPR130XD Manual Gas – 806324 Revisione 2

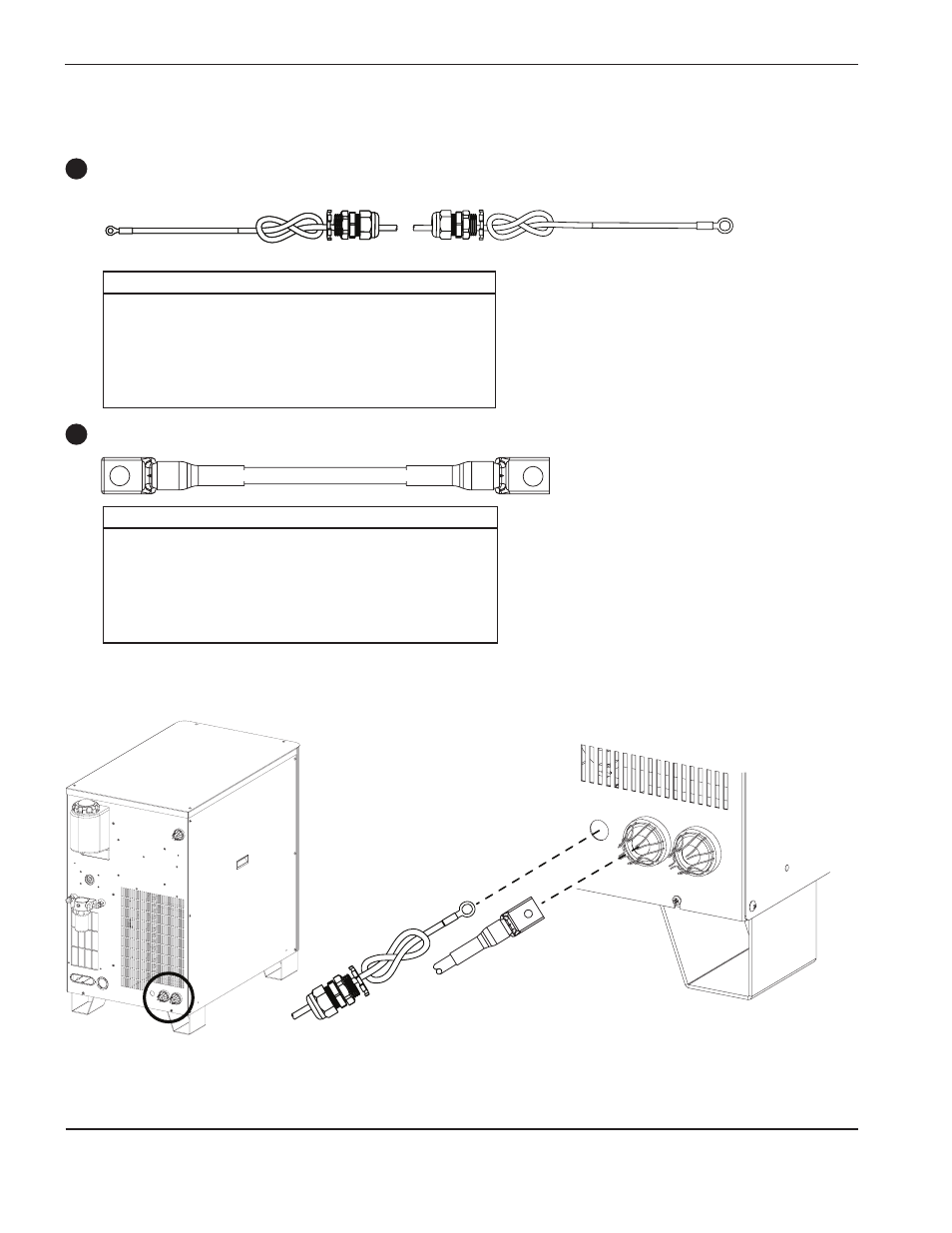

Cavi da generatore a consolle di accensione
Cavo dell’arco
pilota
Cavo negativo
Consolle di accensione Generatore
Consolle di accensione Scheda I/O
* I cavi numero 123683 e 123702 servono per i sistemi con la consolle di accensione montata sul generatore
Codice articolo Lunghezza Codice articolo Lunghezza
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
Codice articolo Lunghezza Codice articolo Lunghezza
123702* 1,5 m 123815 20 m
123661 3 m 123734 25 m
123813 4,5 m 123664 35 m
123662 7,5 m 123665 45 m
123814 10 m 123778 60 m
123663 15 m 123779 75 m
Cavo dell’arco pilota 1
Cavo negativo 2
