InstallazIone
HPR130XD Manual Gas
– 806324 Revisione 2
3-31

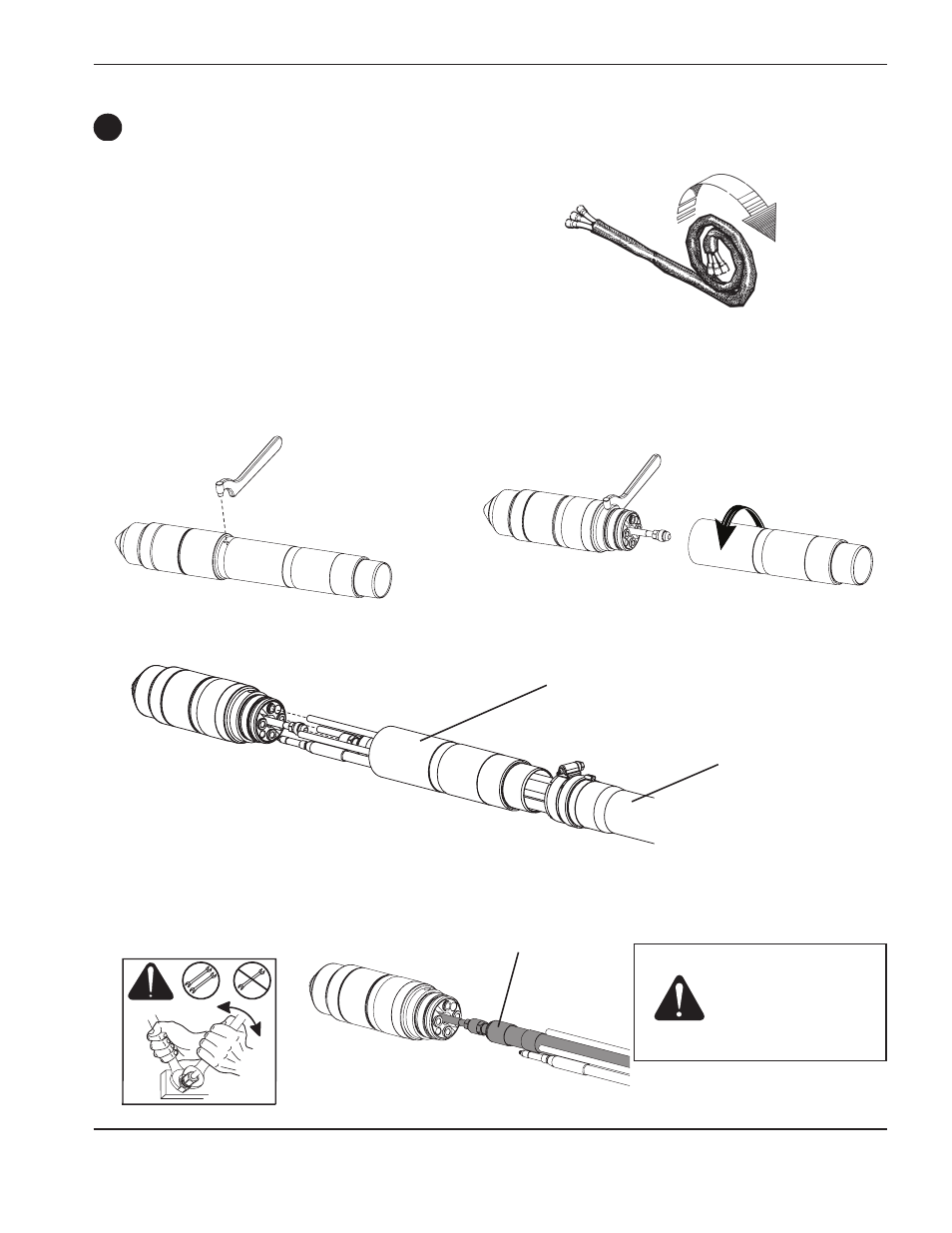

Connessioni della torcia
Collegamento della torcia ai cavi torcia
Cappuccio schermato
Manicotto
Tubo di ritorno del refrigerante
2WRENCHES
E
Attenzione: non utilizzare mai
nastro in teflon
su alcuna
preparazione
congiunta.
4. Collegare il tubo di ritorno del refrigerante (rosso).
1. Srotolare i primi 2 metri di cavo su una superficie piana.
2. Tenere il gruppo torcia in posizione con la chiave a settore (104269) e rimuovere il manicotto di supporto
dal gruppo torcia.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del
gruppo cavi. I tubi non possono essere attorcigliati. Sono nastrati tra loro per evitare che si attorciglino.
