Manutenzione
HPR130XD Manual Gas
– 806324 Revisione 2
5-43
Verifica del sensore di flusso
1. Accendere il generatore.

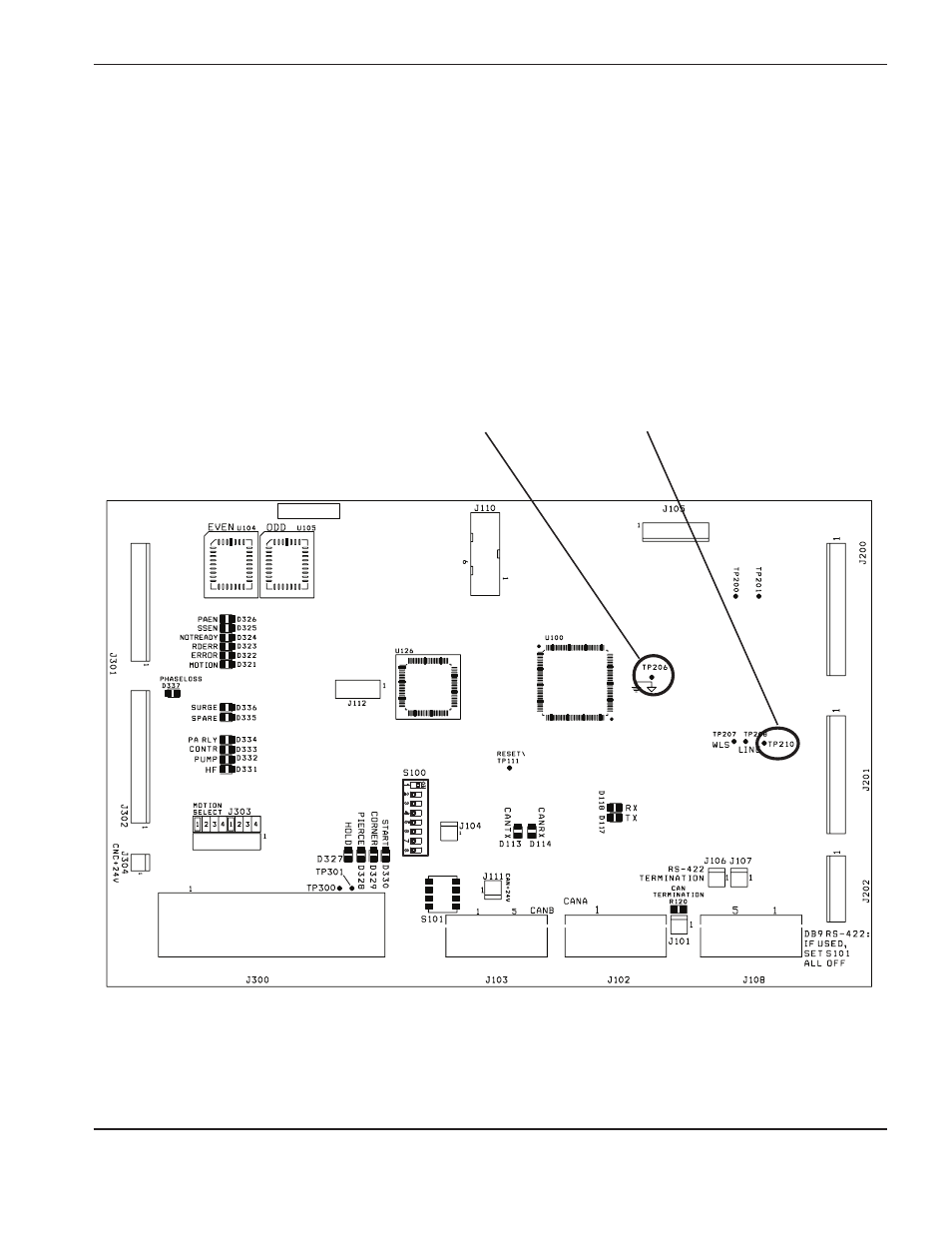

2. Misurare la tensione VCC tra TP210 e TP206.
TP206 è il conduttore comune sulla scheda PCB3. TP210 fornisce una tensione filtrata, ridimensionata al 67%,
proveniente dal flussostato. Una tensione di 0,45 VCC (0,67 VCC al flussostato) corrisponde a 2,3 l/min.
Se il valore di tensione su TP210 è inferiore a 0,45 VCC e la portata è pari o superiore a 3,0 l/min, sostituire
il flussostato.
TP 206
TP 210
041993
