InstallazIone
HPR130XD Manual Gas – 806324 Revisione 2 3-15

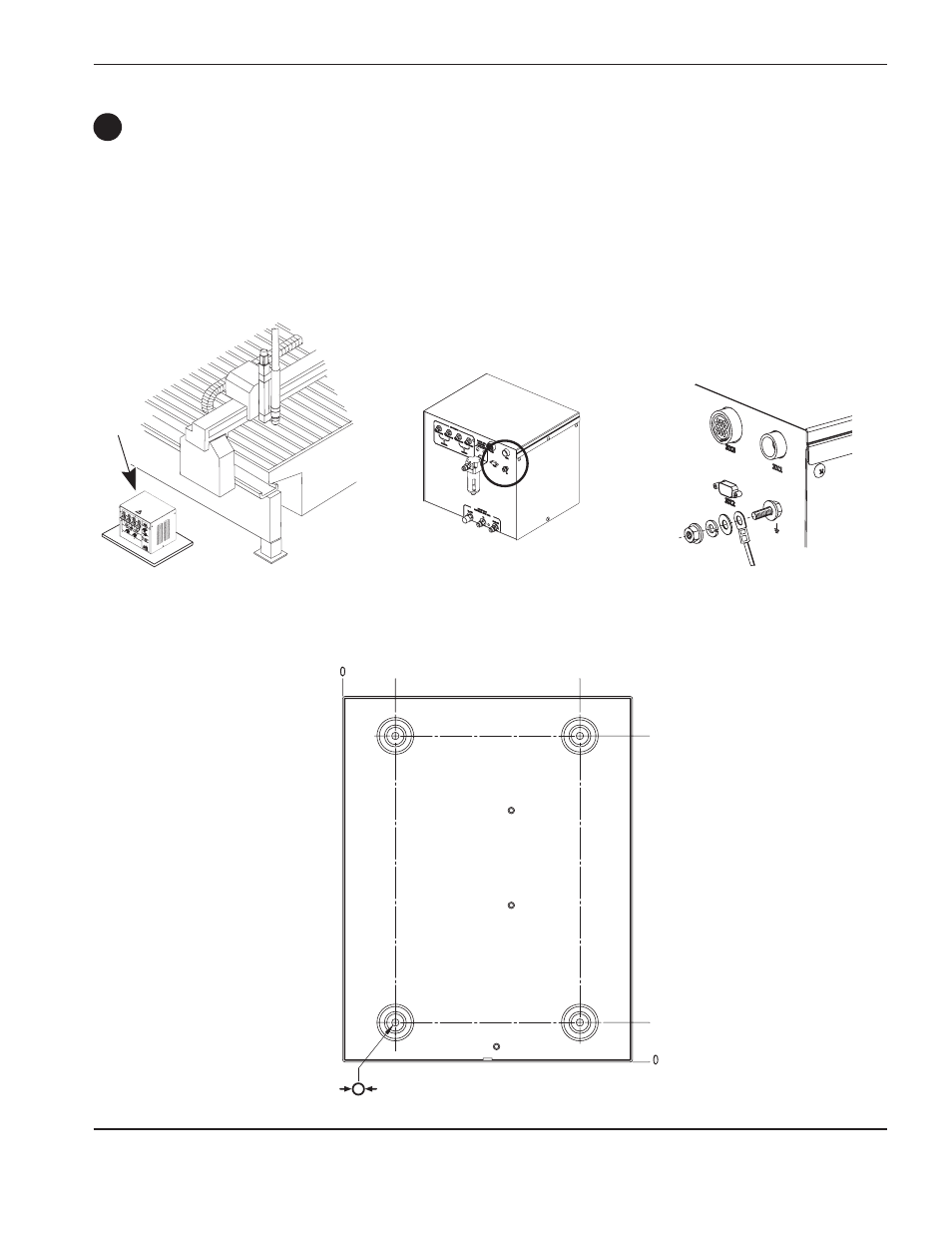

Posizionamento della consolle del gas
• Montare la consolle del gas vicino al banco da taglio. Lasciare dello spazio per consentire la rimozione del lato
superiore e destro per le operazioni di manutenzione. L’orientazione preferita è illustrata nella figura sottostante.
La lunghezza massima dei cavi tra il generatore e la consolle di selezione è di 75 m. La lunghezza massima dei
cavi e dei tubi flessibili tra la consolle di selezione e la consolle di dosaggio è di 20 m.
Orientamento preferito della
consolle del gas
38,1 mm
314,5 mm
228,6 mm 50,8 mm
Messa a terra della consolle del gas
7 mm
(4 posizioni)
D
