Visualizzazione registro operazioni
5.9
Il “REGISTRO OPERAZIONI” fornisce informazioni utili durante il programma di manutenzione dell'attuatore; esso indica il
numero totale delle rotazioni dell'attuatore, le operazioni del contattore, il tempo totale del motore e le manovre manuali da
quando è stato fabbricato l'attuatore. Queste cifre non possono essere azzerate se non in “MODIFICA AREA RISERVATA.”
Contattare la fabbrica.
Le definizioni dello schermo LCD sono:
•
“TEMPO MANOVRA” - Durata dell'ultima operazione dell'attuatore
•
“TOT.GIRI MANOVRA” - Numero totale di rivoluzioni del canotto
•
“PARZIALE GIRI M.” - Numero di rivoluzioni del canotto dall'ultimo azzeramento diagnostica. Per istruzioni
circa l'azzeramento diagnostica vedere il Capitolo 4.20.
•
“TOT. CONTATTORE” - Numero totale delle operazioni del contattore
•
“PARZ.CONTATTORE” - Numero delle operazioni del contattore dall'ultimo azzeramento diagnostica. Per
istruzioni circa l'azzeramento diagnostica vedere il Capitolo 4.20.
•
“TOT.TEMPO MOTORE” - Tempo d'esercizio totale del motore
•
“PARZ.TEMPO MOT.” - Tempo d'esercizio del motore dall'ultimo azzeramento diagnostica. Per istruzioni circa
l'azzeramento diagnostica vedere il Capitolo 4.20.
•
“TOT. MANOVRE MAN.#” - Totale delle volte in cui l'unità è stata fatta funzionare manualmente
•
“PARZ.MANOVRE MAN” - Numero delle volte in cui l'unità è stata fatta funzionare manualmente dall'ultimo
azzeramento diagnostica. Per istruzioni circa l'azzeramento diagnostica vedere il Capitolo 4.20.

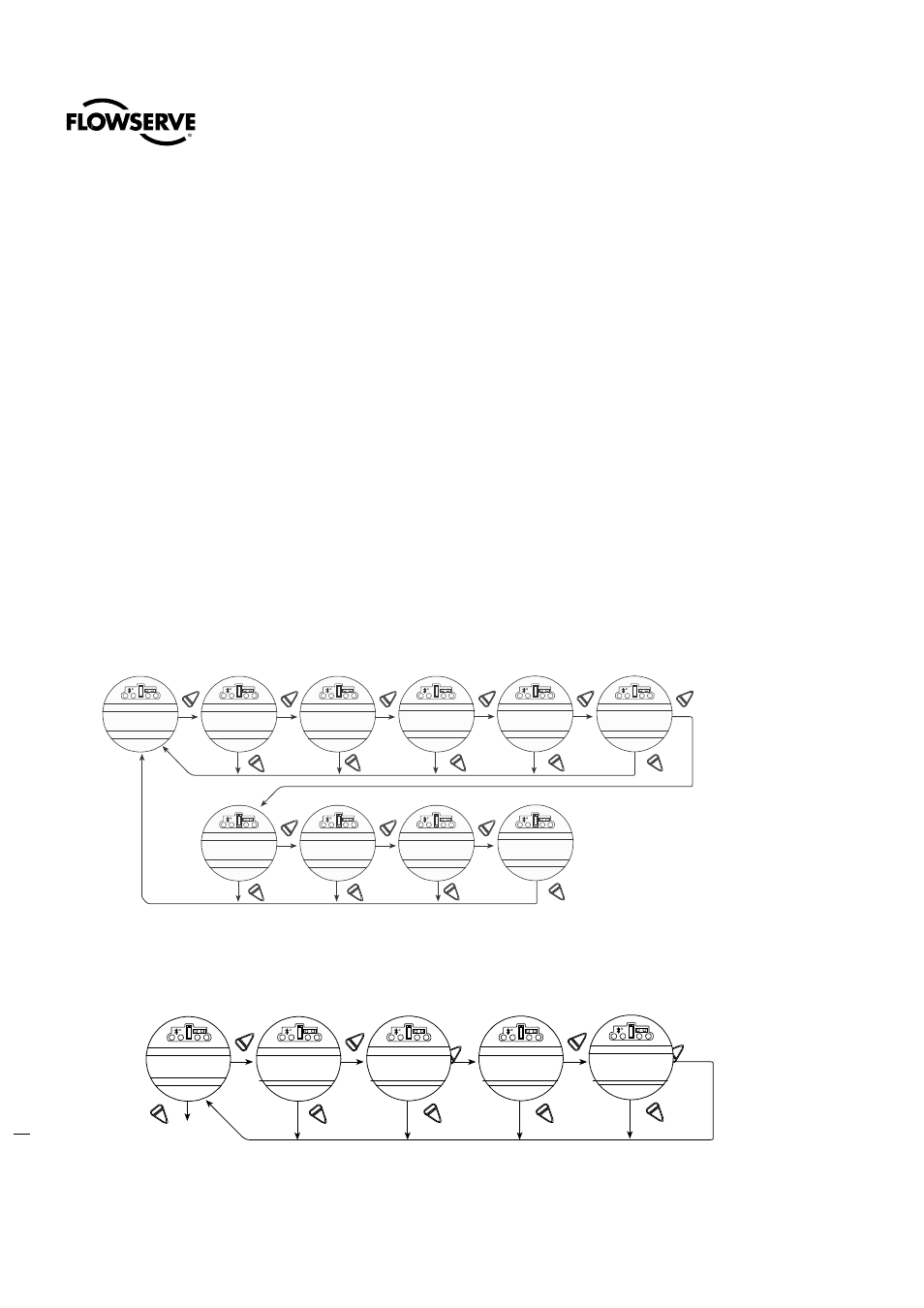

Figura 5.8 – Visualizzazione registro operazioni
Visualizzazione stato DNET?
5.10
Questa scelta consente di visualizzare le informazioni specifiche che riassumono lo stato della scheda opzionale
DeviceNet
Figura 5.9 – Visualizzazione stato DNET
VISUALIZZA STATO
DEVICENET?
VISUALIZZA STATO
MODULO?
STATO RETE INATTIVO
