Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
53

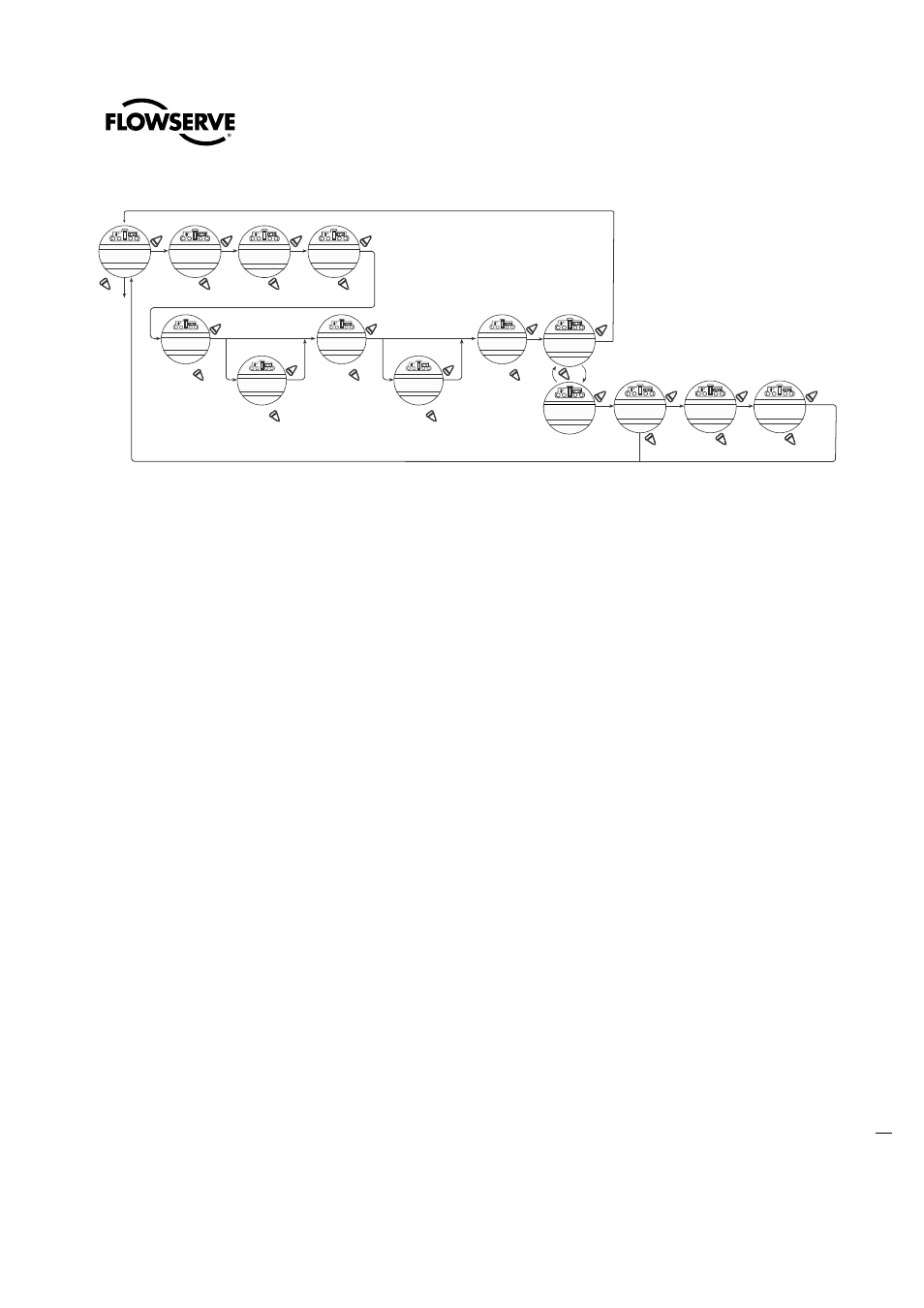

Figura 4.17 – PA Profibus
Opzione DN
4.11
L'opzione DN permette di controllare l'attuatore tramite un segnale di comunicazione DeviceNet. Se acquistata,
l'opzione verrà automaticamente abilitata. Per impostare l'indirizzo DN si dovrà utilizzare un tool di configurazione
per sistema DeviceNet.
N.B.: Se non si è acquistata l'opzione, le schermate per le relative modifiche non saranno disponibili. Per
aggiungere tale opzione contattare il servizio Limitorque allo 0.2.66325.1.
Il controllo dell'MX può avvenire tramite comando digitale cablato, comando analogico (Modutronic), o attraverso i
protocolli di rete. Al fine di utilizzare questa funzione, scegliere il funzionamento “Modo multiplo”, nel Capitolo 4.15,
Modo remoto. Questa è l'impostazione preimpostata per il comando remoto. Con questa configurazione, sono
disponibili tre modalità di comando remoto: digitale, analogico, di rete. Il controllo digitale e di rete si basano
sull'ultimo comando ricevuto. Quello analogico si inizializza sia abilitando l'ingresso utente 2 (configurato come
ingresso CSE), sia interrompendo e riattivando il controllo analogico.
Stato
4.11.1
Default = ON
Lo stato DN permette di attivare o disattivare la funzione di controllo digitale dell'attuatore.
Velocità in baud
4.11.2
"Velocità in Baud" cambia la velocità di comunicazione per adattarsi all'applicazione.
Modificare la velocità preimpostata:
Selezionare “NO” per scegliere tra una velocità in Baud di 125k, 250k, 500k a seconda del modello del sistema
DN. Vedere documentazione del contratto.
Indirizzo di rete
4.11.3
Default = 1
"Indirizzo di rete" consente all'utente di assegnare un indirizzo di rete unico a un attuatore.
1. Esso deve essere inserito come da scheda tecnica, e non deve essere utilizzato in nessun'altra posizione nella
stessa rete.
2. Selezionare “NO” per inserire modifiche limitate, o mantenere premuto per modifiche più ingenti, fino a che non
comparirà il valore desiderato. L'indirizzo può essere impostato con valori tra 001 e 63.
Scala analogica
4.11.4
Default = 0-100
SI
SI
SI
SI
MODIFICA
RETE PB/PA?
STATO
(ON)-OK?
INDIRIZZO
PB 1 – OK?
SCALA ANALOG.
0-100 – OK?
NO
(OFF)
NO
NO
(1-125)
Incrementi per
unità
NO
SI
SI
SI
SI
AZIONE SU ESD
(IGNORA) – OK?
SU GUASTO COMUN.
(NO AZIONE) – OK?
RITARDO PERD. COM
(60 SEC)–OK?
MODO APRI/CHIUDI
– OK?
*
*
SI
SI
NO
NO
NO
(CHIUSO)
(APERTO)
(STOP)
(
POSIZIONE
)
)
(CHIUSO)
(APERTO)
(STOP)
(
POSIZIONE
)
)
(0-4095)
NO
VAI A XXX%
APERTO -OK?
VAI A XXX%
APERTO -OK?
SI
NO
NO
(0-100%)
(0-100%)
* Se si sceglie l'azione POSIZIO NE,
apparirà questo menu.
SI
SI
SI
CAMBIA BANDA
MORTA/PROPORZ.?
BANDA PROPORZ.
(15%) – OK?
BANDA MORTA
(2%)-OK?
MODO
POSIZIONE - OK?
(1%-100%)
Incrementi 1%
(1%-50%)
Incrementi 1%
NO
NO
NO
