Installazione e funzionamento
Preparazione della boccola/madrevite
3.1
L'MX dispone di due (2) modelli standard di base:
• Base di sola coppia, indicata dal prefisso "B"
• Base per applicazioni di sola spinta, indicata dal prefisso "A"
Basi di tipo "B": Applicazioni sola coppia
3.1.1
Base B4/B4E standard
La base standard dell'attuatore MX è la B4 per sola coppia. Essa comprende una piastra di montaggio e una
bussola in acciaio che può essere lavorata per adattarla a una valvola o a un riduttore. E' possibile installare una
bussola B4E per permettere una tolleranza maggiore dello stelo.
N.B.: Alcuni attuatori MX sono forniti con canotti a pezzo unico forati e dotati di chiavetta, di norma montati
direttamente sui riduttori. L'attuatore MX può essere montato in qualsiasi posizione, basta che il volantino sia
accessibile.

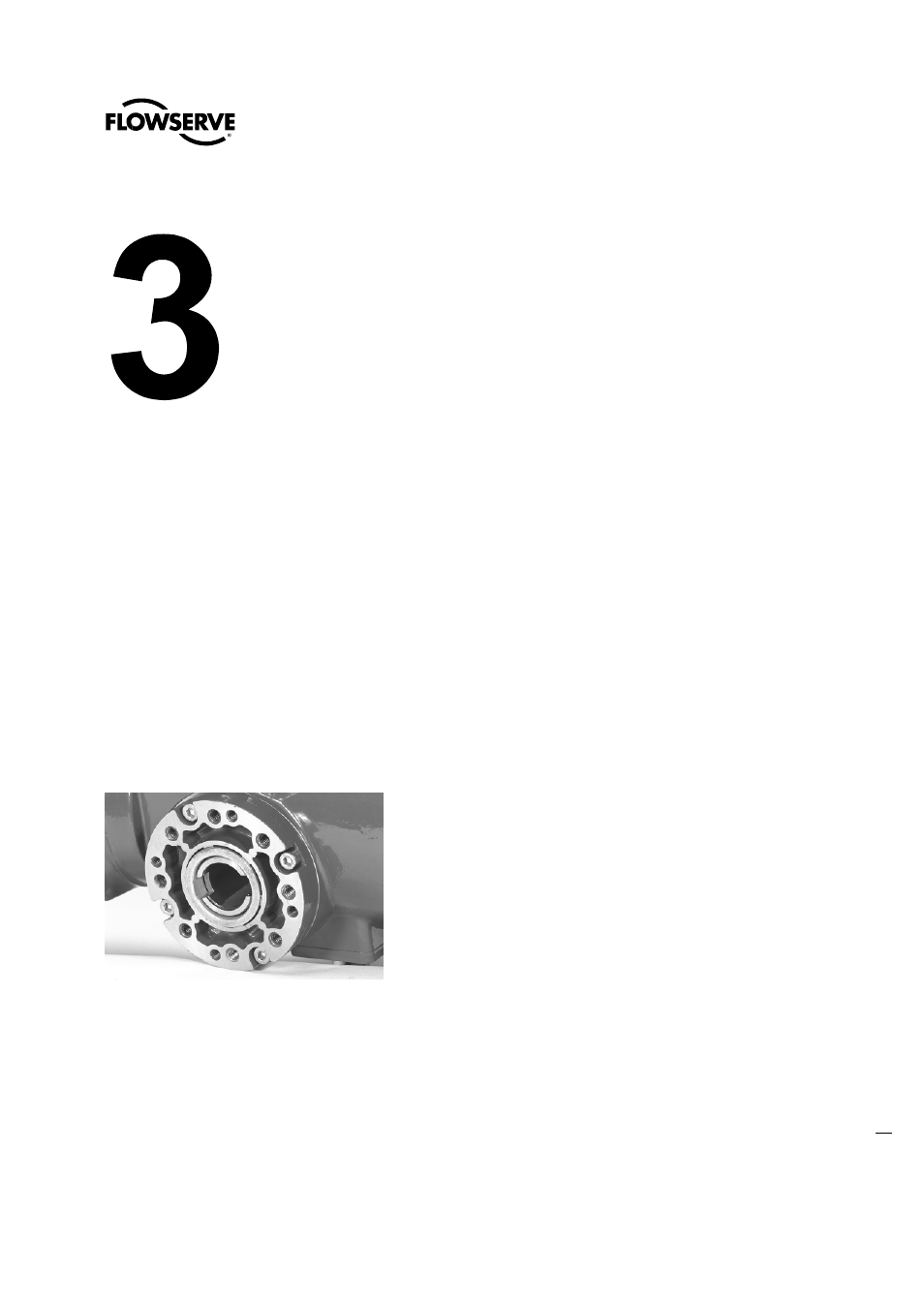

Figura 3.1 – Base B4
