Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
46
Attesa dopo stop 4.7.6
Impostazione di default = 0 secondi
Per modificare il valore preimpostato, scegliere “NO” per regolare l'ampiezza dell'attesa dopo che l'attuatore
arresta la modulazione. La regolazione può essere da 0 a 60 secondi.

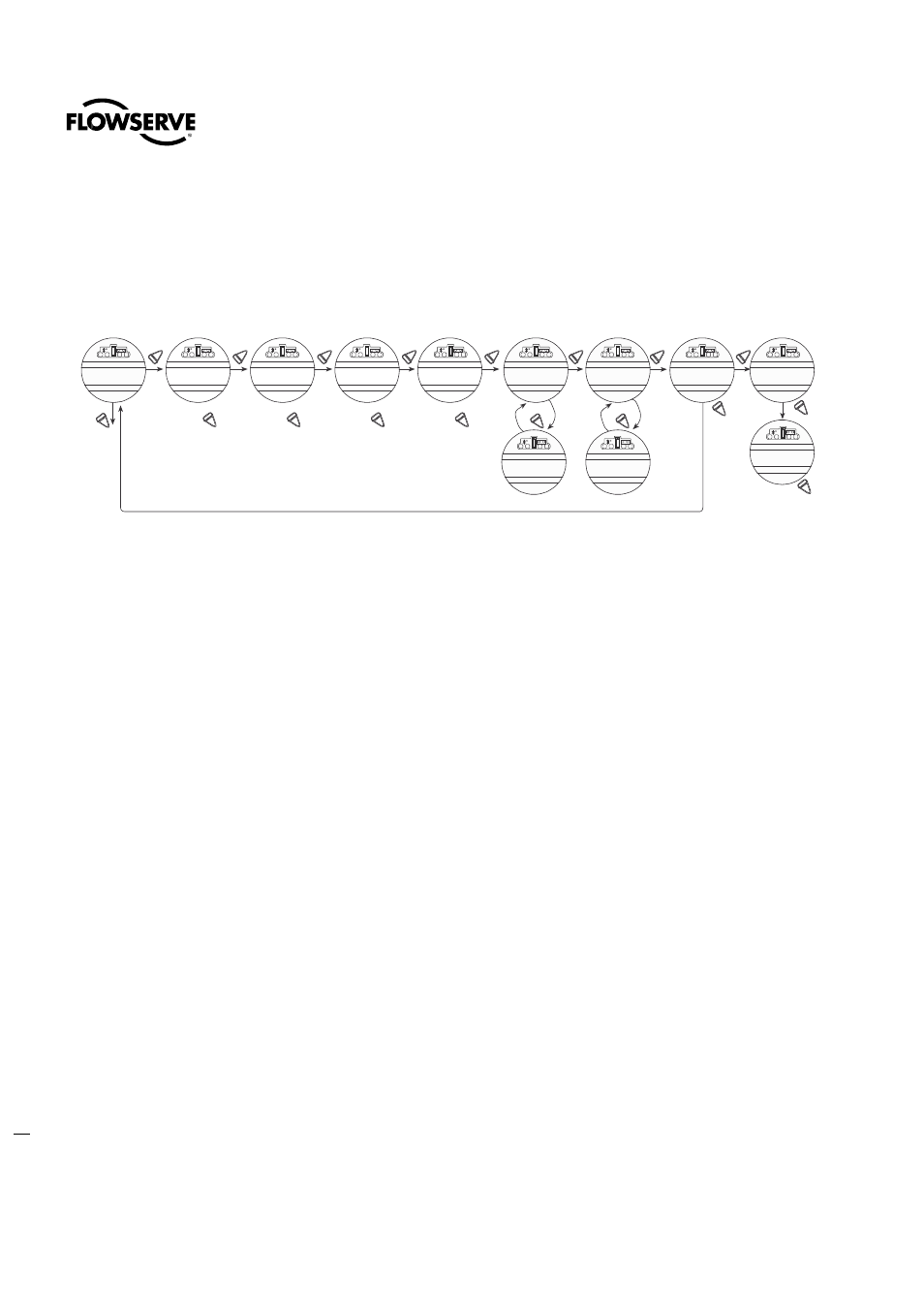

Figura 4.11 – Opzione Modutronic
Limiti segnale 4-20 mA 4.7.7
Limiti segnale: permette di modificare i limiti di segnale preimpostati.
L'impostazione di default è per il Limite superiore = 20 mA (anche adattabile a sistemi di 10-50mA più vecchi. In tal
caso sugli ingressi analogici va collocato un resistore da 166.66 ohm.)
Impostazione di default per il Limite inferiore = 4 mA
Per modificare il limite di segnale (ossia 4 mA-12 mA o 12 mA-20 mA o altri) rispondere “SI.” Procedere da
“IMPOSTA LIMITE SUPERIORE” a “IMPOSTA LIMITE SUPERIORE - OK?” Un "SI" necessita l'utilizzo di un
calibratore. Se non è necessario modificare il limite di segnale, rispondere “NO” e tornare al messaggio
“MODIFICA MODULAZIONE?”
Impostazione limite superiore 4.7.8
Default = 20 mA
1. Scegliere “NO” per accettare l'impostazione esistente (nessuna modifica).
2. Scegliere “SI" per accedere alla schermata “APPLICA SEGNALE PER LIMITE SUPERIORE.”
3. Applicare questo segnale ai terminali 19 e 20 indicati sullo schema elettrico.
4. Scegliere ancora “SI” per registrarlo come limite superiore. Vedere Figura 4.10.
Impostazione limite inferiore 4.7.9
Default = 4 mA
1. Scegliere "NO" per spostarsi da “IMPOSTA LIMITE SUPERIORE” a “IMPOSTA LIMITE INFERIORE - OK?”
2. Scegliere “SI” per accedere alla schermata “APPLICA SEGNALE PER LIMITE INFERIORE.”
3. Con un calibratore, applicare il segnale inferiore e scegliere “SI” per registrarlo come limite inferiore.
SI SI SI SI SI SI SI SI
MODIFICA
MODULAZIONE?
STATO
(ON)-OK?
BANDA PROP.
(15%) OK?
POS. ANOMALIA
(CHIUSO) OK?
BANDA MORTA
(2%) OK?
POLARITÀ
20mA=APERTA-
OK?
IMPOSTA LIMITE
SUPERIORE – OK?
NO NO
NO NO NO NO NO NO NO
(1%-100%)
incrementi 1%
(0.1%-100%)
( APERTO)
(STOP)
(1%-50%)
incrementi 1%
(0.1%-50%)
(ON)
(OFF)
incrementi 0.1%* incrementi 0.1%*
IMPOSTA LIMITE
INFERIORE – OK?
* Solo con IMPOSTARE PRECISIONE DI IMPOSTAZIONE su XXX.X% APERTO
POLARITÀ
20mA=CHIUSA-OK?
ATTESA DOPO STOP
60 SECONDI-OK?
NO
ATTESA DOPO
STOP 0 SECONDI-
OK?
CAMBIA LIMITI
SEGNALE 4-20mA
