Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
43
SI SI SI
MODIFICA COPPIA COPPIA CHIUSURA
LIMITE (100%) – OK?
COPPIA APERTURA
LIMITE (100%) – OK?
NO NO (40%-
100%) (40%-
100%)
NO
(Regolabile con incrementi dell'1%)

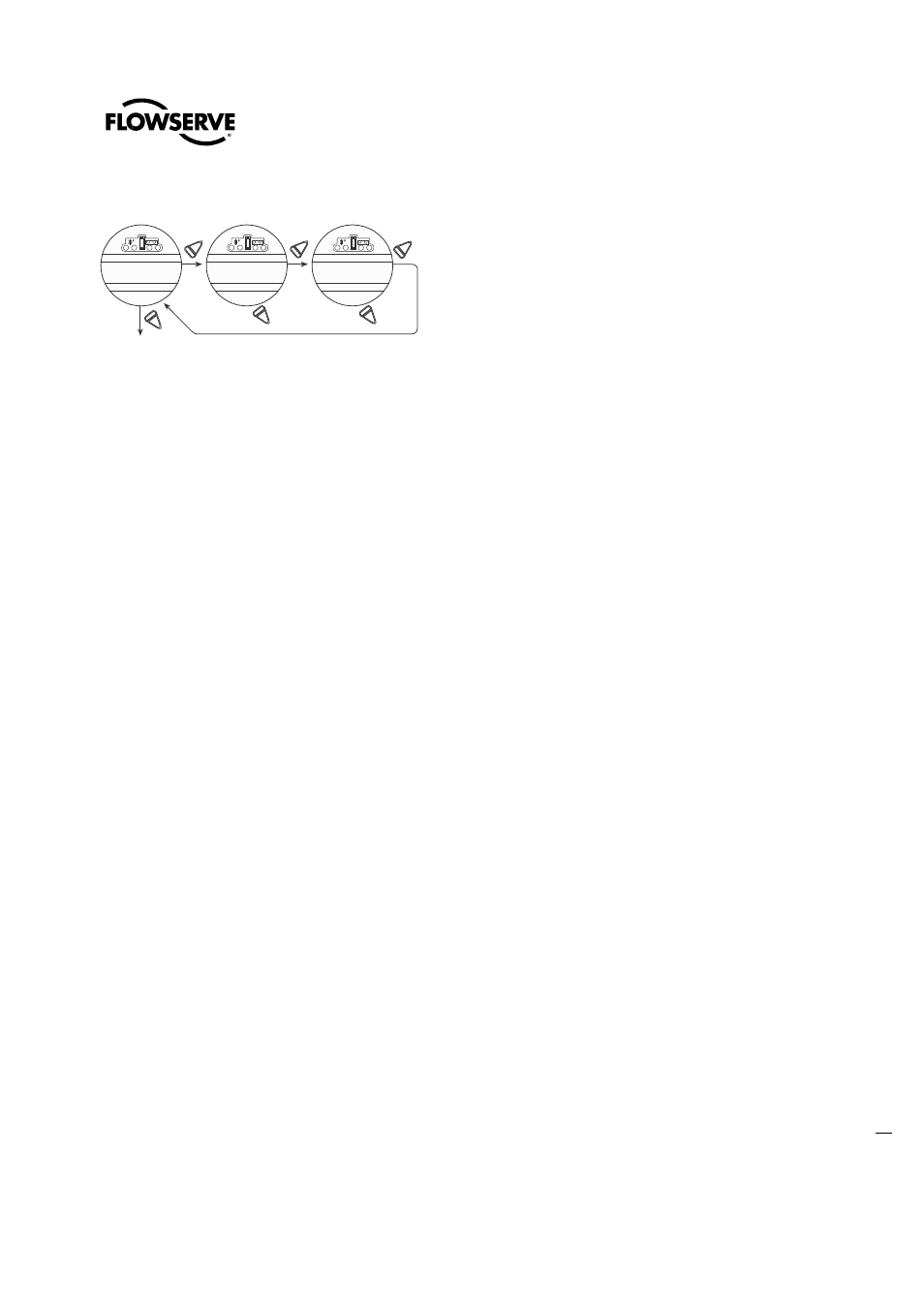

Figura 4.8 - Configurazione della coppia
Configurazione della posizione 4.6
Menu Modifica configurazione. Inserita e accettata la password, rispondere “NO” ai messaggi del menu Modifica
configurazione fino ad arrivare a “MODIFICA POSIZIONE?”, quindi rispondere “SI.”
Impostazione finecorsa di posizione con manovra elettrica 4.6.1
1. Impostare posizione valvola chiusa. Al messaggio “CHIUDERE VALVOLA–OK?”, muovere il selettore rosso su
“LOCALE.” Mantenere quello nero su posizione “CHIUSO” fino a che la valvola non ha raggiunto la posizione
desiderata. Ruotare il selettore rosso su “STOP.”
2. Impostare posizione di valvola aperta. Al messaggio “APRIRE VALVOLA–OK?”, muovere il selettore rosso su
“LOCALE.” Mantenere quello nero su posizione “APERTO” fino a che la valvola non ha raggiunto la posizione
desiderata. Ruotare il selettore rosso su “STOP.”
3. Verificare il funzionamento. La calibrazione della posizione è ora completa e l'attuatore funzionerà come
richiesto. Controllare il funzionamento azionando l'attuatore elettricamente.
N.B.: Per valvole a tenuta per coppia, verificare che il finecorsa non sia impostato su tenuta per coppia. Si
raccomanda invece di impostare il finecorsa a circa un giro di volantino (360
˚) nella direzione opposta.
Impostazione finecorsa di posizione con manovra manuale 4.6.2
1. Impostare posizione chiusa. A “CAMBIA FINECORSA IN CHIUSURA?” rispondere “SI.” A “CHIUDERE
VALVOLA-OK?” rilasciare la leva di ingaggio del volantino ruotando lentamente il volantino fino all’innesto
completo. Rilasciare la leva di ingaggio del volantino; l'innesto rimarrà in modo manuale. Se la valvola è
completamente chiusa, muovere il volantino un giro verso l'apertura per permettere al motore di avanzare per
inerzia. Una volta nella posizione desiderata, scegliere “SI”. A “SALVA POSIZIONE DI CHIUSURA-OK?”
scegliere “SI” per impostare la posizione o “NO” per regolare l'impostazione.
2. Impostare posizione aperta. Al messaggio “CAMBIA FINECORSA IN APERTURA?” selezionare “SI” per
arrivare ad “APRIRE VALVOLA-OK?.” Ingaggiare il volantino (vedere punto 1). Aprire completamente la
valvola, quindi muoverla ruotando una volta il volantino, per permettere al motore di avanzare per inerzia. Una
volta nel punto desiderato, scegliere “SI” di nuovo per impostare la posizione aperta o "NO" per continuare la
regolazione.
3. Verifica delle impostazioni. Ruotare il volantino e verificare che i LED di aperto e chiuso funzionino
correttamente (vedere Verifica delle impostazioni). Se si rendono necessari perfezionamenti, scegliere “NO”
per tornare a “MODIFICA POSIZIONE?” e ripetere dal punto 1.
