Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
30
Blocco terminale
Messa a terra
Protez. sovracorr.
Dati rete A1*
Dati rete A1
3
4
5
14
13
Dati rete A2*
Dati rete A2
N/C
B
A
I finecorsa APERTO e CHIUSO devono essere impostati dopo il montaggio dell'attuatore sulla valvola. Vedere
Capitolo 3.5.4, Impostazione finecorsa di posizione. Tutti gli altri parametri dell'attuatore sono già impostati dalla
fabbrica secondo i valori predefiniti standard di Limitorque (vedere Cap. 3.5.1, Impostazioni predefinite).
Riconfermare tali valori prima di mettere in servizio l'attuatore; i requisiti dell'applicazione possono infatti essere
cambiati dopo la sua fabbricazione. Vedere Cap. 3.5.2, Visualizzazione delle impostazioni correnti.
Impostazioni predefinite 3.5.1
Salvo diversa indicazione, gli attuatori sono consegnati con la seguente configurazione:
• In apertura arrestato dal finecorsa; Modo apertura: posizione
• In chiusura arrestato dal finecorsa; Modo chiusura: posizione
• Mantenimento comando locale; Modo: autoritenuto
• Senso orario chiude; direzione Chiusura: senso orario
• ESD - Ingressi configurabili utente; preimpostato “OFF”
• Inibizioni on; stato inibizioni (default = OFF)
• Comando remoto - autoritenuto a tre fili
• Password - 100

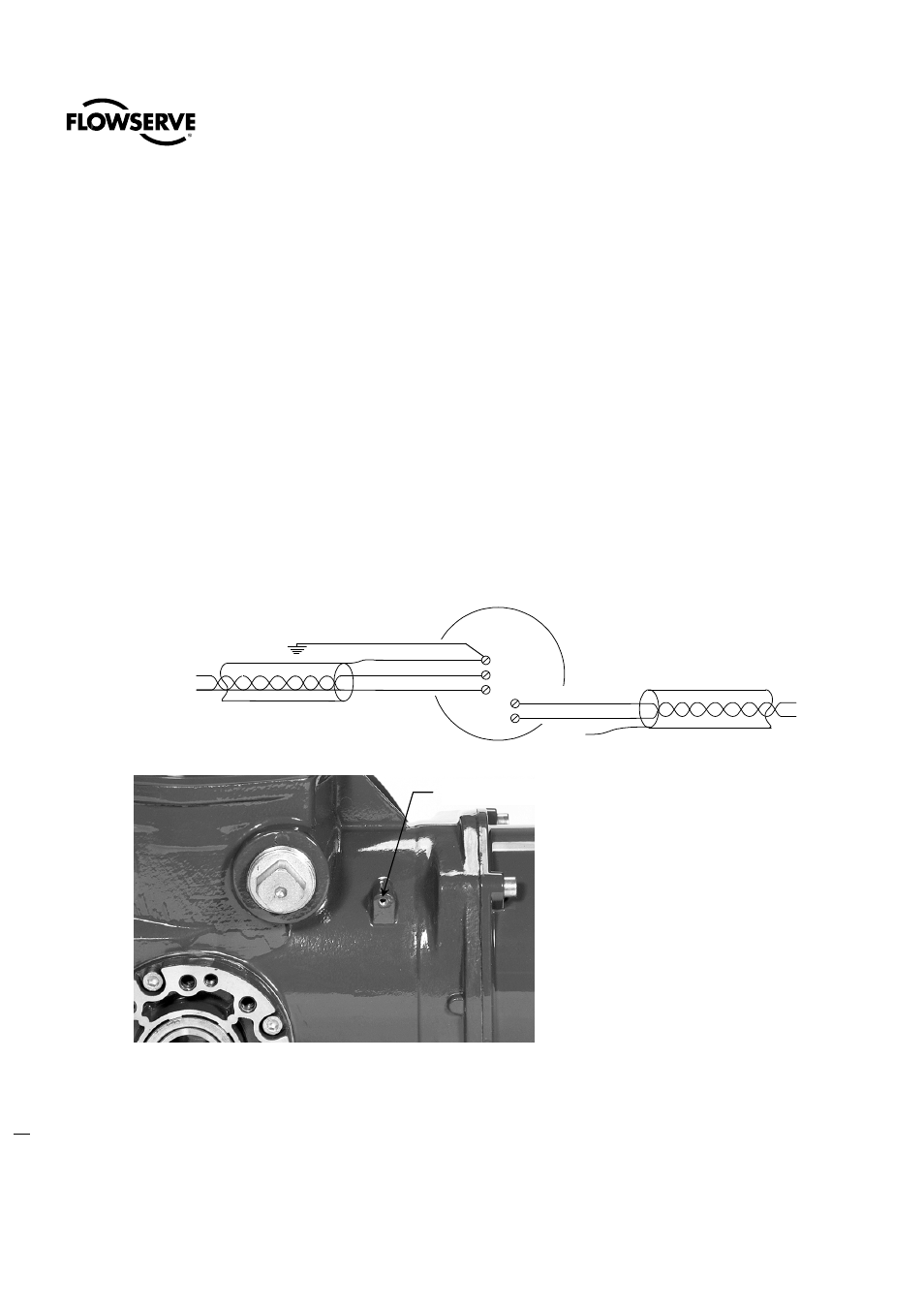

Figura 3.20 – Connessione rete utente per topologia di rete/ Tipica per tutti i protocolli rete a due fili
Figura 3.21 - Collegamento esterno messa a terra - alloggiamento
Bullone di messa a terra
