Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
54
"Scala analogica" permette di modificare la scala dell'ingresso analogico.
Modificare il valore preimpostato:
Scegliere “NO” fino a che non comparirà la scala richiesta. Sono disponibili valori 0-255 e 0-4095.
Azione ESD 4.11.5
Dopo la definizione dell'ESD dell'unità, è possibile attivare una funzione ESD di rete. Essa è selezionabile per ignorare
il comando di rete; oppure per Chiudere, Aprire, Arrestare o Posizionare l'attuatore.
Banda proporzionale 4.11.6
La banda proporzionale è l’intervallo d’errore tra la posizione e il riferimento che produrrà una velocità ridotta (a impulso).
Default = 15%
Per modificare il valore preimpostato, scegliere “NO” fino a che non comparirà quello desiderato. Il valore è
regolabile dall'1 al 100%, con incrementi dell'1%.
Banda morta 4.11.7
Default = 2%
La banda morta deve essere abbastanza larga da evitare l'oscillazione indesiderata (pendolamento) dell'attuatore,
ma la più bassa possibile per dare risposta adeguata ai cambiamenti del segnale di riferimento.
Modificare il valore preimpostato:
Selezionare “NO” per regolare il valore tra 1% e 50%, con incrementi dello 1% per conformarsi all'applicazione.

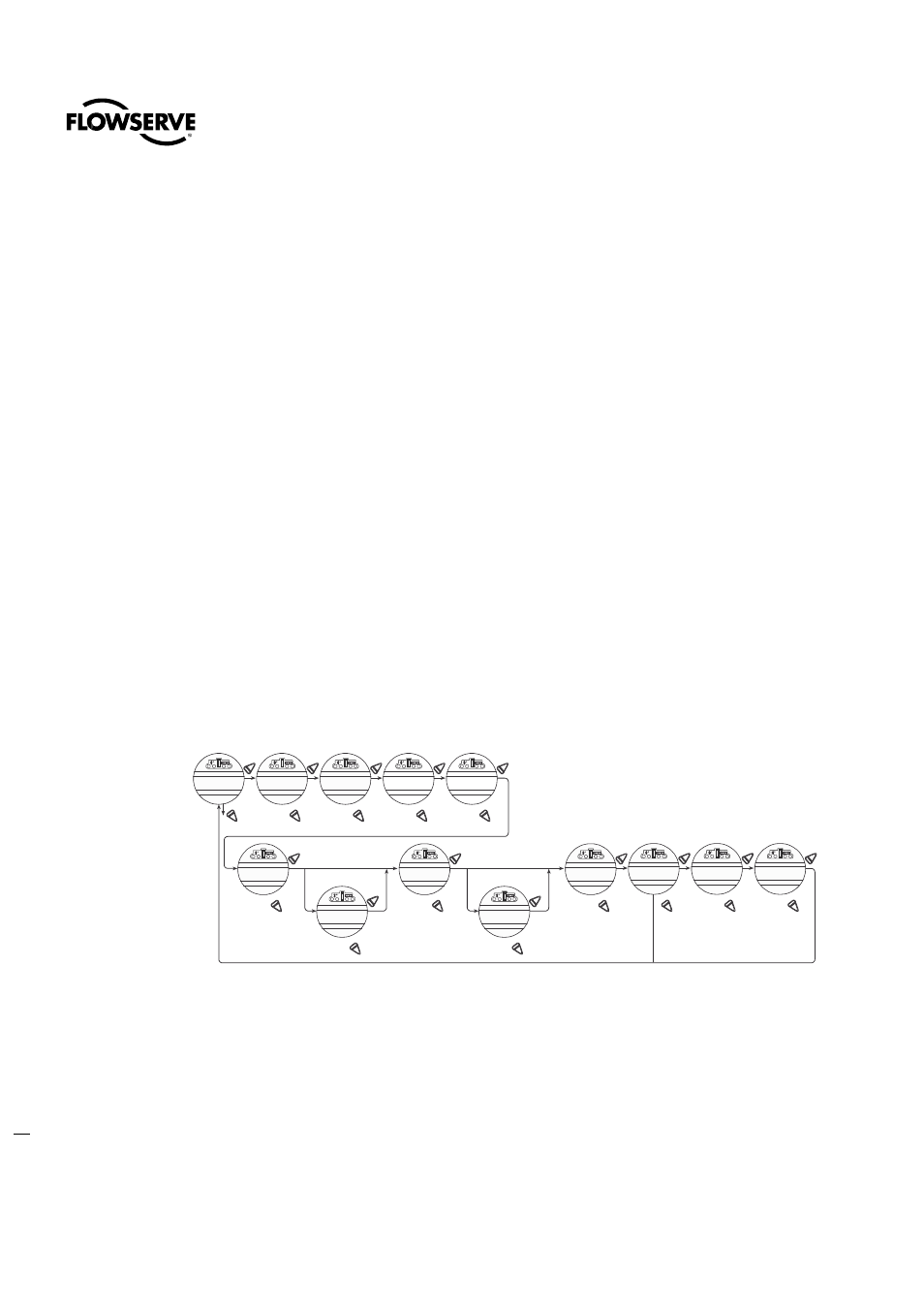

Figura 4.17 - Opzione DN
Contatti di stato e allarme 4.12
I contatti di stato e allarme permettono di cablarsi a contatti esistenti per visualizzare il funzionamento o eventuali
anomalie. (Vedere lo schema elettrico per le specifiche dei relè.)
I contatti di stato (S) e quelli d'allarme (R), opzionali, possono essere configurati per una delle seguenti funzioni:
• “IN CHIUSURA” - chiusura valvola
• “IN APERTURA” - apertura valvola
• “FERMO” - arresto valvola a mezza corsa
MODIFICA
DEVICENET?
STATO (OFF)-
OK?
VELOCITÀ IN BAUD
(AUTO) -OK?
INDIRIZZO DNET
NET CTRL – OK?
SCALA ANALOGICA
0-100 – OK?
* Se si sceglie l'azione POSIZIONE,
apparirà questo menu. NO NO NO NO
(ON) (ASCII) (2400-
115.2K)
VAI A XXX%
APERTO-OK?
VAI A XXX%
APERTO-OK?
NO NO
(0-100%) (0-100%)
SI SI SI SI SI
SI SI SI SI SI SI
BANDA PROPORZ.
(8%) – OK?
BANDA MORTA
(2%)
SU GUASTO COMUN.
(NO AZIONE) – OK?
RITARDO PERD. COM
(60 SEC) – OK?
CAMBIA BANDA
MORTA /PROPORZ.?
* *
SI SI
NO NO
(CHIUSO)
(APERTO)
(STOP)
(POSIZIONE)
(CHIUSO)
(APERTO)
(STOP)
(POSIZIONE)
NO NO NO NO
(1-100%) (1-?%) (0-4095)
AZIONE SU ESD
(IGNORA) – OK?
