Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
16
MX-40: Ruotare in senso antiorario (CCW) e rimuovere.
Rimozione cuscinetto e boccola reggispinta
1. Rimuovere la prima serie di rondelle e cuscinetti reggispinta.
2. Rimuovere la boccola.
N.B.: Le rondelle, i cuscinetti e la boccola reggispinta possono essere rimossi contemporaneamente. La seconda
serie di rondelle e cuscinetti reggispinta non deve essere rimossa.
3. Lavorare la boccola reggispinta per adattarla allo stelo valvola. Verificare che ci sia spazio sufficiente per
evitare consunzione e surriscaldamento durante il funzionamento.
Riassemblaggio - Unità MX-05/10/20/40
Vedere Figura 3.7.
1. Ripulire bene la boccola, le rondelle e i cuscinetti reggispinta.
2. Reinserire la seconda serie di rondelle e cuscinetti reggispinta, in caso siano stati rimossi.
N.B.: L'assemblaggio deve avvenire nel seguente ordine: rondella, cuscinetto reggispinta, rondella.
Installazione della guida
MX-05/10/20: Inserire la guida nel gruppo base di spinta e fissare con rondella e vite. Serrare bene. MX-40:
Collocare la guida sulla base di spinta e ruotare in senso orario (CW) fino a che non sia ben avvitato.
N.B.: Riempire la base con Nebula EP 0, Conoco Conolith EP 00, Mobil SHC 632, Dynalife-L-EP0, Triton ELL, o
grasso al litio EP0.
Disassemblaggio - Unità MX-85
Vedere Figura 3.8.
Il disassemblaggio dell'alloggiamento principale dalla base può essere utile per permettere a quest'ultima di
rimanere sulla valvola nel caso l'attuatore debba essere rimosso dal servizio.
Rimozione della piastra di montaggio della base di spinta
Rimuovere le sei viti a testa cava che fissano la piastra di montaggio della valvola all'alloggiamento della base di
spinta e rimuoverla.

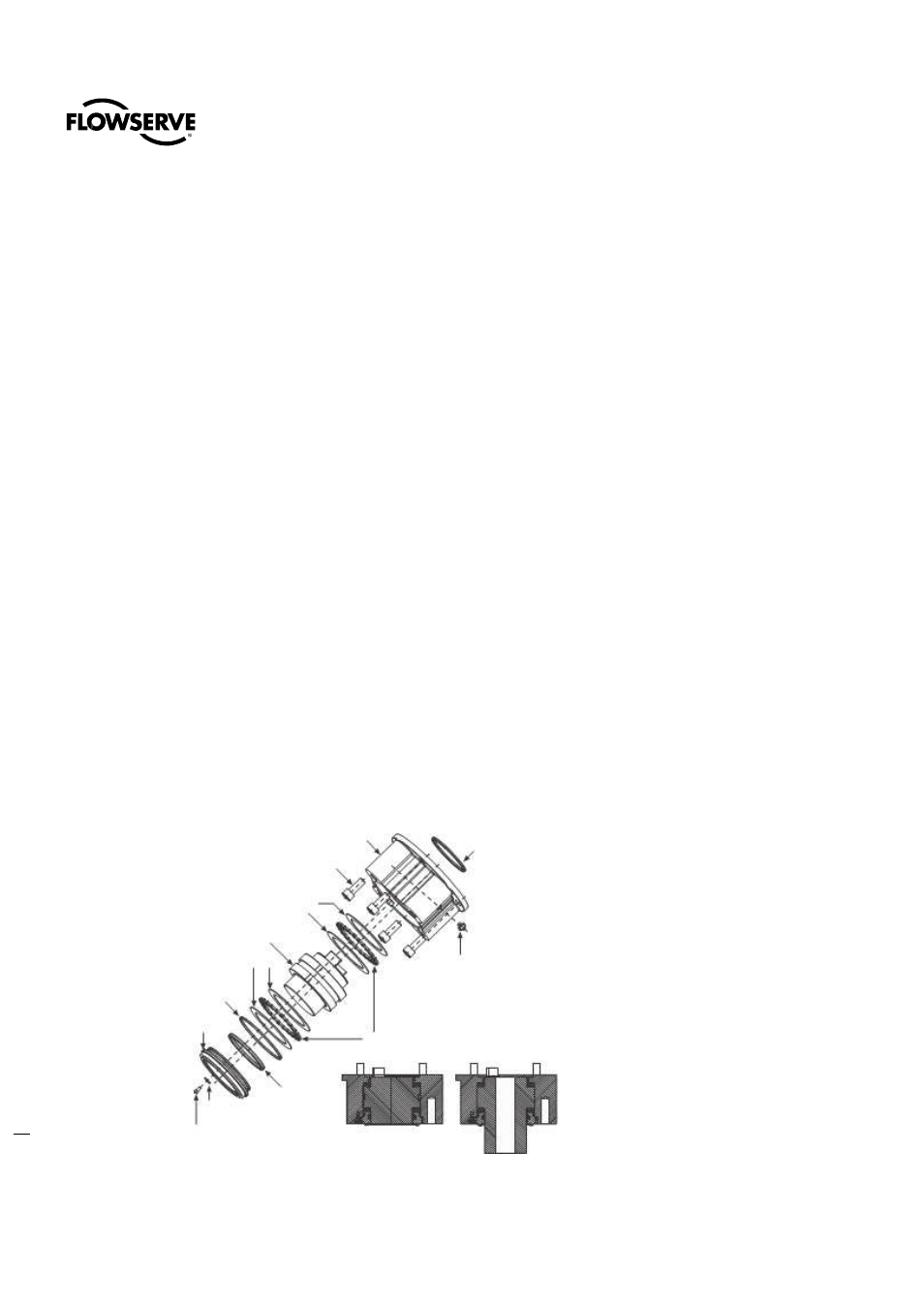

Figura 3.7 – Esploso della base A1/A1E (solo MX-05/10/20/40)
Alloggiamento
Quad ring
Tappo a testa cava
Rondella reggispinta
Boccola di spinta
Rondella reggispinta
Tappo cilindrico
O-ring
Guida di spinta
Cuscinetto a rulli
Quad ring
Rondella
Vite a testa cava
Boccola base di spinta
maggiorata
