Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
82
SI SI
SI
SI
SI
NO NO NO NO NO
NOTA: La temp. e la tensione del
motore si aggiornano ogni 0,5
secondi.
Visualizzazione stato motore 5.5
Visualizzare “STATO MOTORE” fornirà informazioni circa ciò che segue:
• Se l'alimentazione trifase è connessa in modo corretto.
• Se la correzione di fase è in funzione.
• Se si è verificata un'avaria o una perdita di fase.
• La temperatura degli avvolgimenti del motore.

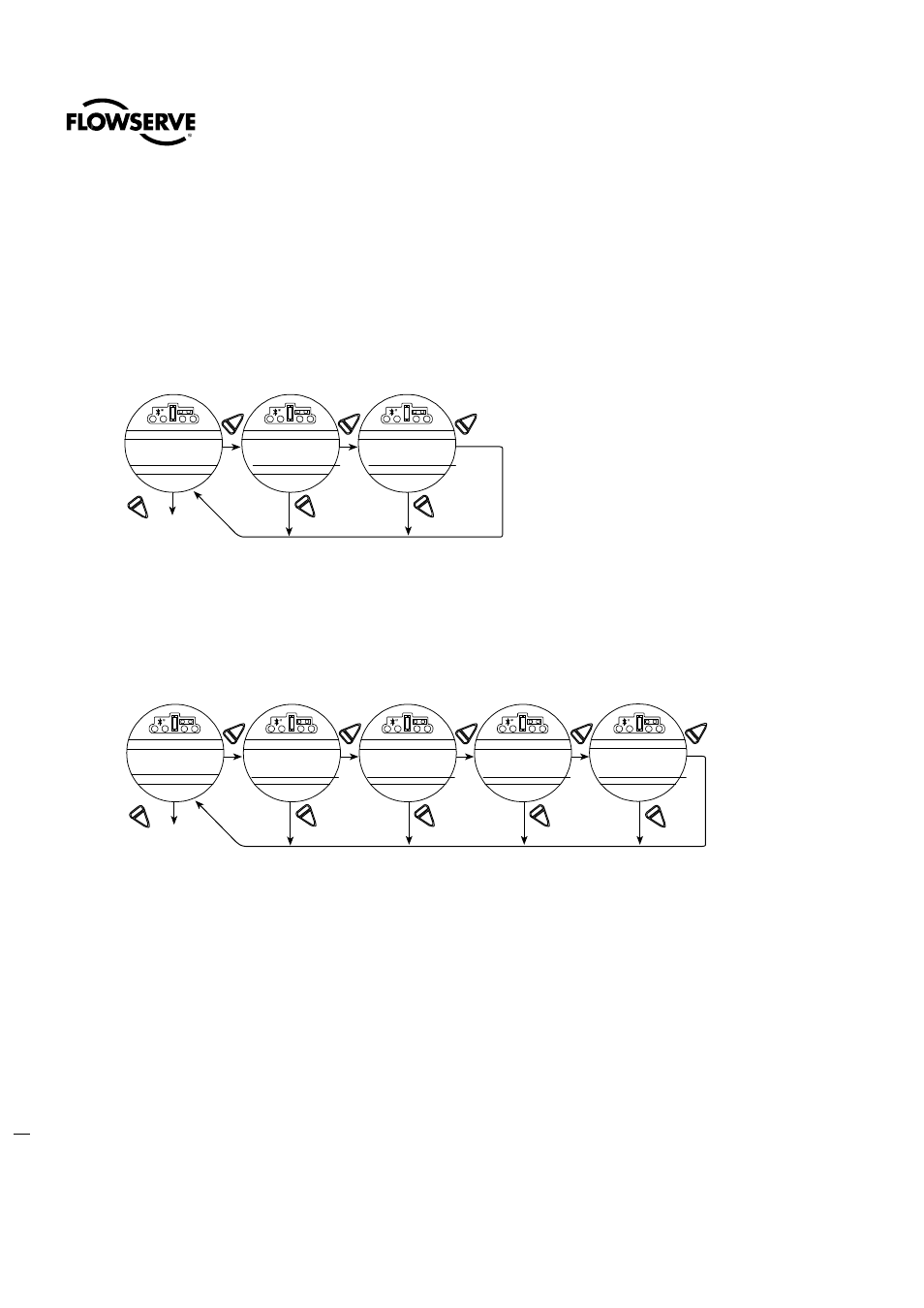

Figura 5.4 – Visualizzazione stato motore
Visualizzazione alimentazione 5.6
Visualizzare “ALIMENTAZIONE” fornirà lo storico sulle tensioni massime e minime applicate all'attuatore, nonché
la frequenza dell'alimentazione AC. Tutto ciò si può azzerare. Vedere il Capitolo 4.21, Azzeramento diagnostica.
Figura 5.5 – Visualizzazione alimentazione
VISUALIZZA STATO
MOTORE?
SEQUENZA FASI OK? TEMPERATURA
(40 °C) - OK?
SI
SI SI
NO
NO
“CORRETTO”
“GUASTO”
“FASE PERSA”
“NO”
abilita opzioni
VISUALIZZA
ALIMENTAZIONE?
VOLTAGGIO MAX
(460V) – SUCC.?
VOLTAGGIO MIN
(440V) – SUCC.?
VOLTAGGIO MIS.
(451V) – SUCC.?
FREQUENZA
(60 HZ) – SUCC.?
