Impostazione finecorsa di posizione 3.5.4 – Flowserve MX Limitorque Manuale d'uso
Pagina 32
Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
32
YES
YES
YES
NO
YES
NOTA 1:
Messaggi presenti solo a
fronte di acquisto di
determinate opzioni
.
SI
NO
Vedi
NOTA 1
Vedi
NOTA 1
Vedi
NOTA 1
SI
SI
SI
SI
SI
SI
SI
VISUALIZZA
IMPOSTAZ.?
NO
NO
NO
NO
NO
Vedi
NOTA 1
NO
Vedi
NOTA 1
SI
SI
SI
SI
NO
NO
NO
NO
Vedi
NOTA 1
Vedi
NOTA 1
Vedi
NOTA 1
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
Vedi
NOTA 1
Vedi
NOTA 1
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
VISUAL. TIMER 2-
VELOCITÀ?
VISUALIZZA
PB/DP?
VISUALIZZA
VALVOLA?
VISUAL. CONTATTI
STATO E ALLARME?
VISUALIZZA
FF?
VISUALIZZA
COMANDO LOCALE?
VISUAL. EXTRA
COPPIA?
VISUAL. DATI
UNITÀ?
VISUALIZZA
COPPIA?
VISUAL.
ESCLUSIONE ESD?
VISUALIZZA
PB/PA?
VISUALIZZA
USCITE ANALOG.?
VISUALIZZA
INGRESSI DIGITALI?
VISUALIZZA
MODUTRONIC
?
VISUALIZZA
DATI VALVOLA?
VISUALIZZA
DEVICENET?
VISUALIZZA
MODO REMOTO?
VISUALIZZA
MONITOR RELÈ?
VISUALIZZA
IRDA / BT?
VISUALIZZA
DDC?
VISUALIZZA
TERMOSTATO?
5.
A configurazione completata, scegliere “SI” per “ESCI DALLA CONFIGURAZIONE?” o spostare il selettore
rosso da “STOP” a “LOCALE”o “REMOTO.”
Usciti dal modo “SETUP”, tutte le impostazioni verranno automaticamente salvate su una memoria non volatile e
conservate, anche in caso di interruzione dell'alimentazione dall'attuatore. Se invece l'energia viene a mancare
mentre l'unità si trova in modo “SETUP”, le modifiche andranno perse.

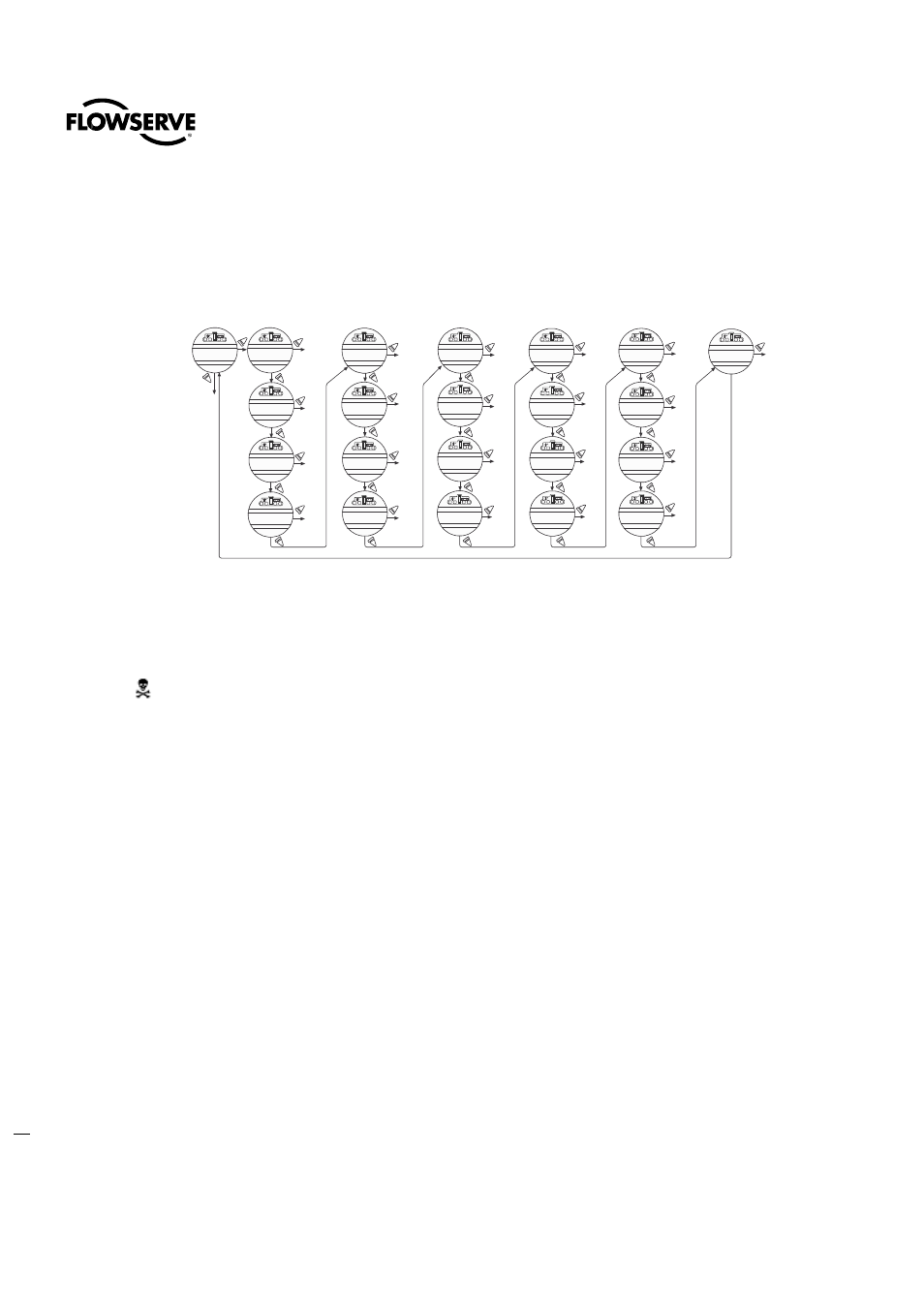

Figura 3.22 – Visualizzazione configurazione
Impostazione finecorsa di posizione
3.5.4
Questo capitolo tratterà della configurazione dei finecorsa.
Essi possono essere impostati manualmente o elettricamente.
AVVERTENZA: Se l'attuatore non si sposta dopo l'impostazione dei finecorsa, significa che sono impostati in
modo errato.
Impostazione del finecorsa di chiusura (funzionamento a volantino)
1. Accedere a "SETUP" come descritto nell'apposito Capitolo 2.1.1.
2. Accedere alla routine “MODIFICA POSIZIONE?”
3. Al messaggio “CAMBIA FINECORSA IN CHIUSURA?” selezionare “SI.” Apparirà “CHIUDERE VALVOLA -
OK?”
4. Inserire la manovra manuale, come descritto nel Cap. 3.6.1, Funzionamento manuale.
5. Verificare che la valvola sia completamente chiusa.
6. Muoverla quindi nella direzione d'apertura ruotando una volta il volantino per permettere al motore di avanzare
per inerzia.
7. Una volta nella posizione desiderata, scegliere di nuovo “SI”. Apparirà “SALVA POSIZIONE DI CHIUSURA
OK?”
8. Selezionare “SI”
La posizione sarà così calibrata. Verificare l'impostazione del finecorsa come segue:
1. Muovere la valvola nel senso d'apertura. L'indicatore luminoso di chiusura si spegnerà con circa un giro di
volantino.
2. Far tornare la valvola verso la chiusura e verificare che il relativo indicatore luminoso si accenda poco prima
della completa chiusura (circa un giro).
