Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
70

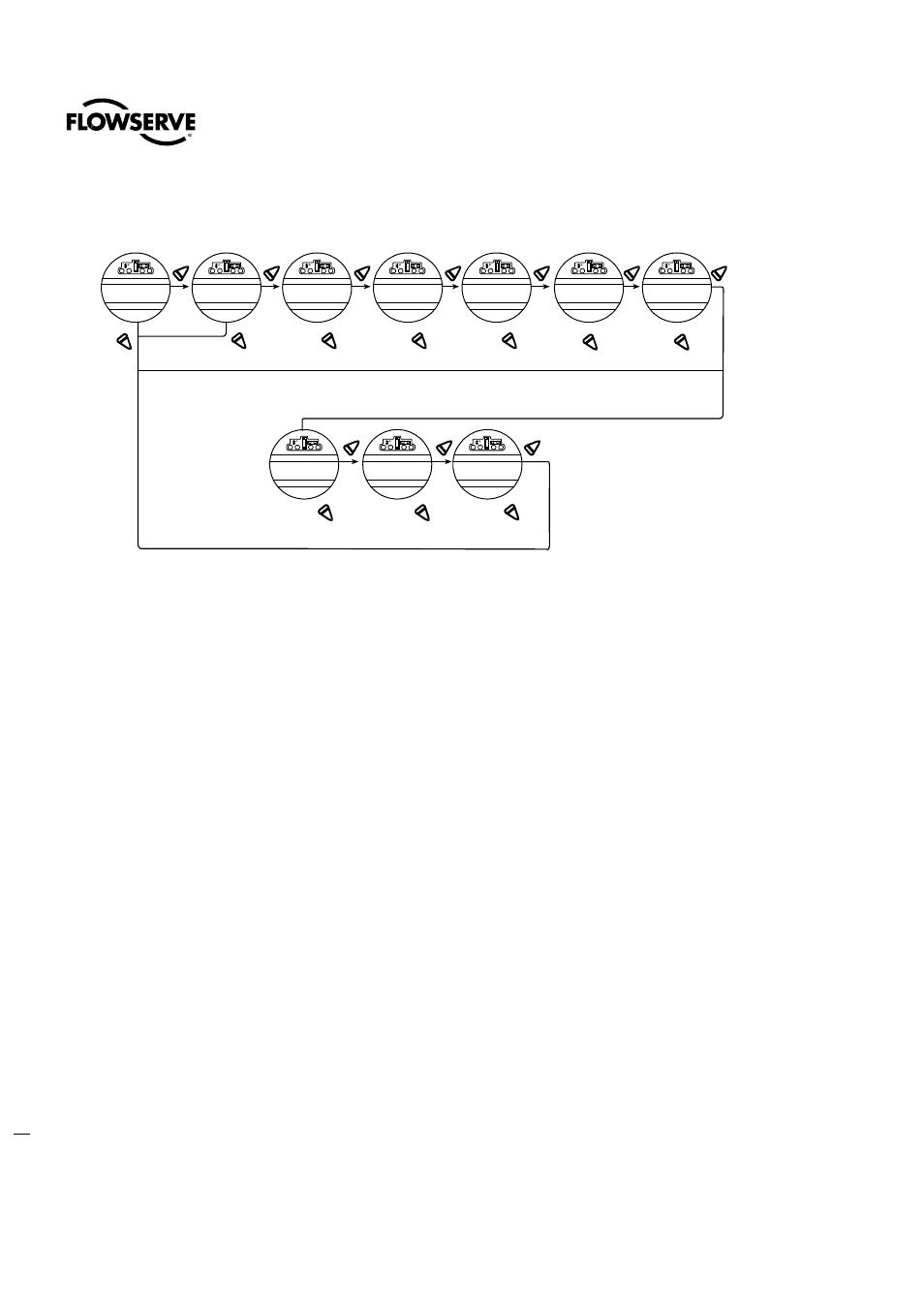

Figura 4.30 - Monitor relè
Alcune funzioni sono monitorate costantemente e non possono essere modificate. Altre tre, invece, possono
essere configurate singolarmente durante il setup.
1. Selezionare “MODIFICA MONITOR RELE'?” dalla routine di “SETUP”.
2. Selezionare “SI” per accedere alla schermata “MODIFICA IMPOSTAZIONI?”. Scegliere “SI” per accedere a
ognuna delle tre funzioni che seguono:
• “COPPIA ECCESSIVA” - parametri di coppia superati in posizione intermedia, temperatura termistore
superata, o malfunzionamento del termistore
• “SEGNALE INIBIZ.” - Inibizione “ON” e attiva
• “SEGNALE ESD” - ESD “ON” e attivo
3. Selezionare “NO” per:
• “ABILITATO” - fa scattare il monitor relè o
• “DISABILITATO” - non lo fa scattare.
Azzeramento diagnostica 4.20
Per fini diagnostici, i parametri che seguono sono registrati in determinati punti della corsa della valvola a ogni
movimento di apertura e chiusura:
• Misurazione proporzionale coppia
• Numero rotazioni
• Operazioni contattore
• Tensione massima e minima
• Totale tempo motore
• Tempo corsa
SI SI SI SI SI SI SI
MODIFICA RELÈ
ALLARME?
MODIFICA
IMPOSTAZIONI?
LOCALE ABILITATO
– OK?
STOP SELEZ. – OK? LIMITAZ COPPIA
DISABILITATA – OK?
SEGNALE INIBIZIONE
DISABILITATO – OK?
SEGNALE ESD
DISABILITATO – OK?
NO NO NO NO NO NO
DISABILITATO-OK? DISABILITATO-OK? ABILITATA-OK? ABILITATA-OK? ABILITATA-OK?
Le tre opzioni che seguono appariranno solo se si sarà
acquistata ed abilitata l'opzione personalizzata 1.
SI SI SI
ABIL. PS ATTIVO
ABILITATO – OK?
ABIL. PS KO
ABILITATO – OK?
RILASCIO ESD KO
ABILITATO – OK?
NO NO NO
DISABILITATO-OK? DISABILITATO-OK? DISABILITATO-OK?
NO
