Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
42
SI SI SI SI
MODIFICA
VALVOLA?
CHIUDE IN SENSO
(CW) - OK?
MODO CHIUSURA
(POSIZIONE) - OK?
MODO APERTURA
(POSIZIONE) - OK?
NO NO NO NO (CCW) ( COPPIA ) ( COPPIA )

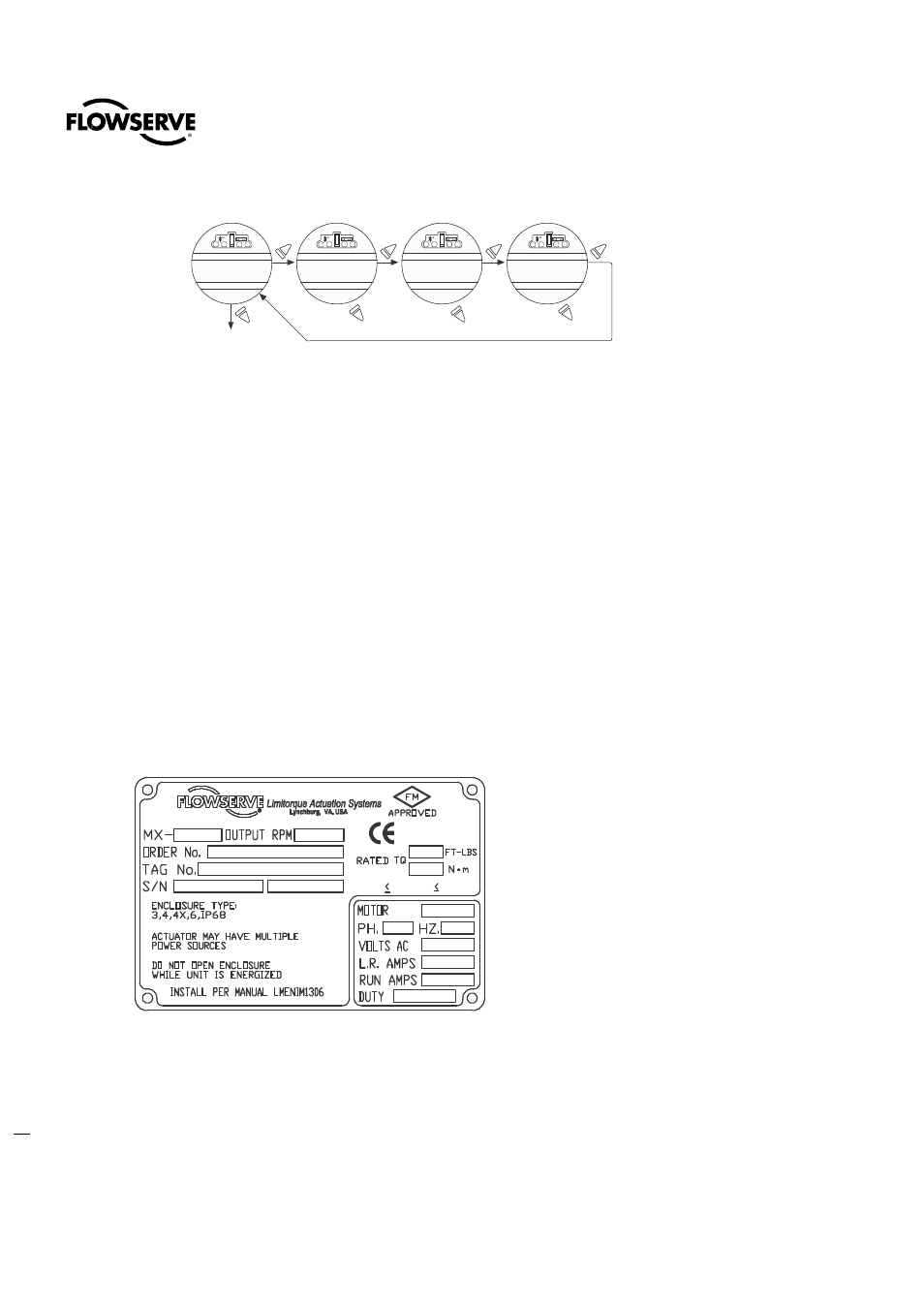

Figura 4.6 - Configurazione della valvola
Configurazione della coppia 4.5
La coppia di uscita può essere modificata dal 40 al 100% della coppia nominale come segue:
1. Da “MODIFICA VALVOLA?” scegliere “SI” per accedere alla routine “MODIFICA COPPIA?”
2. Scegliere “SI” per cambiare le impostazioni.
Scegliendo "NO" si accederà alla routine “MODIFICA POSIZIONE?”
Coppia chiusura o coppia apertura valvola 4.5.1
La coppia d'uscita dall'attuatore per chiudere o aprire la valvola può essere configurata dal 40 al 100% della coppia
nominale (indicata sulla targhetta dell'attuatore) con incrementi dell'1% alla volta (salvo limitazioni da parte della
fabbrica).
Per aumentare la percentuale della coppia richiesta:
1. Scegliere “NO” fino a che non comparirà la % desiderata.
2. Scegliere “SI” per salvare la coppia richiesta.
Se si sceglie un'impostazione di coppia massima minore del 100% a causa dei limiti della valvola o del riduttore,
tale scelta può essere protetta da una password.
Figura 4.7 - Targhetta dell'MX
