Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
60

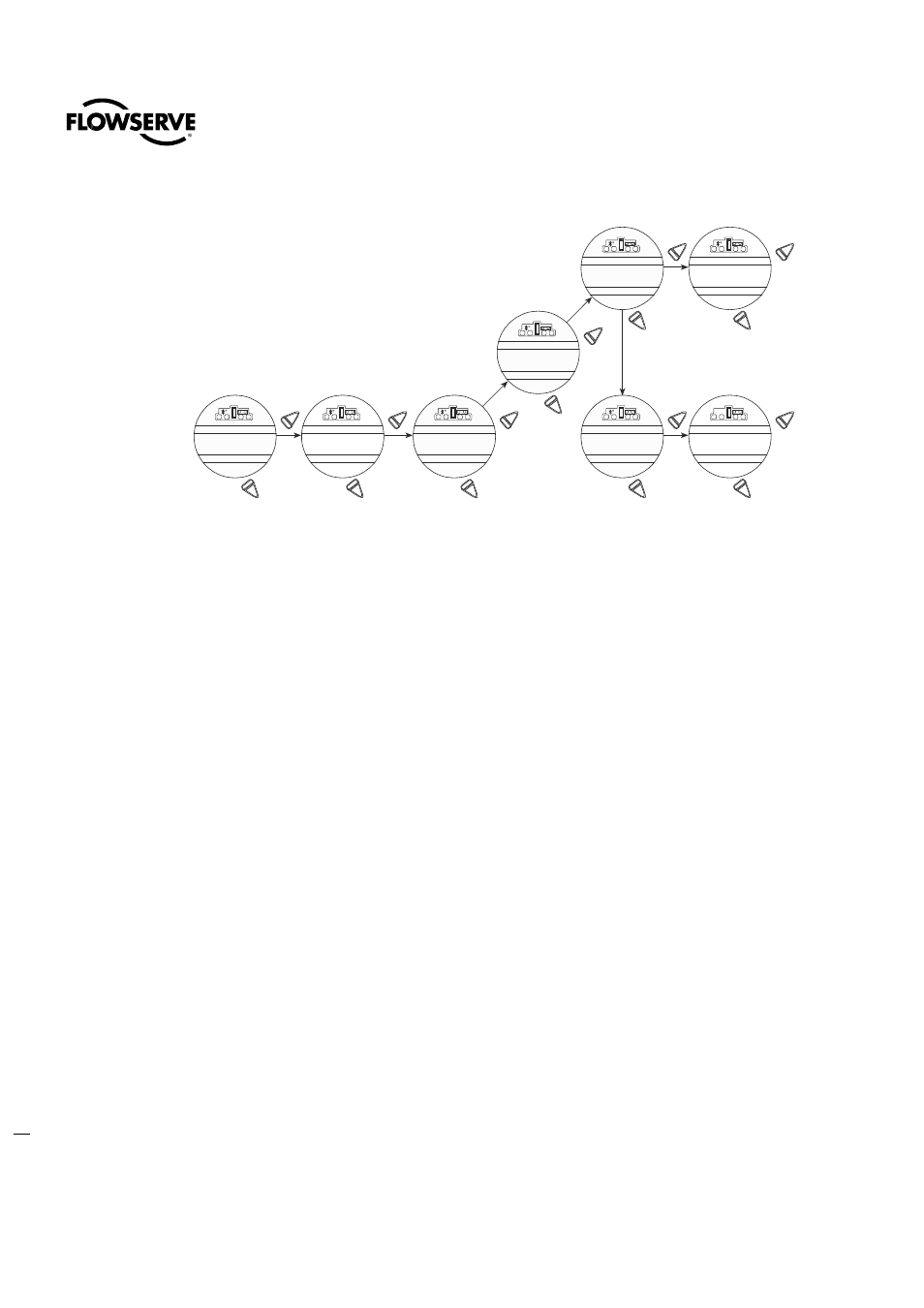

Figura 4.24 – Modifica corrente uscite analogiche - ATT
Opzione polarità APT 4.14.1
L'opzione APT fornisce un segnale di feedback di 4-20 mA proporzionale alla posizione della valvola. APT è
connesso ai terminali 17 e 18 per uscita di 4-20 mA. Vedere lo schema elettrico dell'attuatore per i dettagli.
N.B.: Se la seconda opzione d'uscita analogica è su ON ma non è stata acquistata, verrà visualizzata un'anomalia
hardware. Per questa opzione è richiesta una scheda I/O opzionale. Per acquistarla, contattare il coordinatore
assistenza Limitorque allo 02.66325.1.
Durante la calibrazione dei finecorsa di posizione (vedere capitolo 3.5.4, Impostazione finecorsa di posizione)
l'APT è calibrata automaticamente sulle impostazioni di default: Default = 20 mA APERTA, 4 mA CHIUSA.
Personalizzare le impostazioni:
1. Selezionare “MODIFICA APT?” dalla routine di “SETUP”. Selezionare “SI.”
2. Se “OFF", selezionare “NO” per definire lo stato. Se ON, scegliere “SI” per accedere alla schermata “Funzione
stato APT?” Selezionare “NO” per scegliere visualizzazione ATT.
3. Selezionare “NO” per scegliere 4 ma/0 VDC2. Selezionare “SI” per accedere alla schermata “POLARITÀ”.
4. Selezionare “NO” per scegliere tra:
20 mA = APERTA
oppure
20 mA = CHIUSA OPPURE
5. Selezionare “NO” per ricalibrare nuovi valori (estremità inferiore 3.4-4.5 mA; superiore 19.5-21 mA) come
mostrato sul misuratore. I nuovi valori non appariranno sul display.
SI SI
CALIBRAZIONE LIM.
SUPERIORE?
20MA OK?
SI
NO
NO
SALVA
IMPOSTAZIONI?
NO
SI SI SI SI SI
USCITA ANALOGICA
CORRENTE – OK?
OFFSET SEGNALI
4-20MA – OK?
POLARIT À 20MA
MAX-OK?
CALIBRAZIONE LIM.
INFERIORE?
4MA OK?
NO 0-20MA-OK? NO
NO
NO MIN-OK? NO
