Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
25

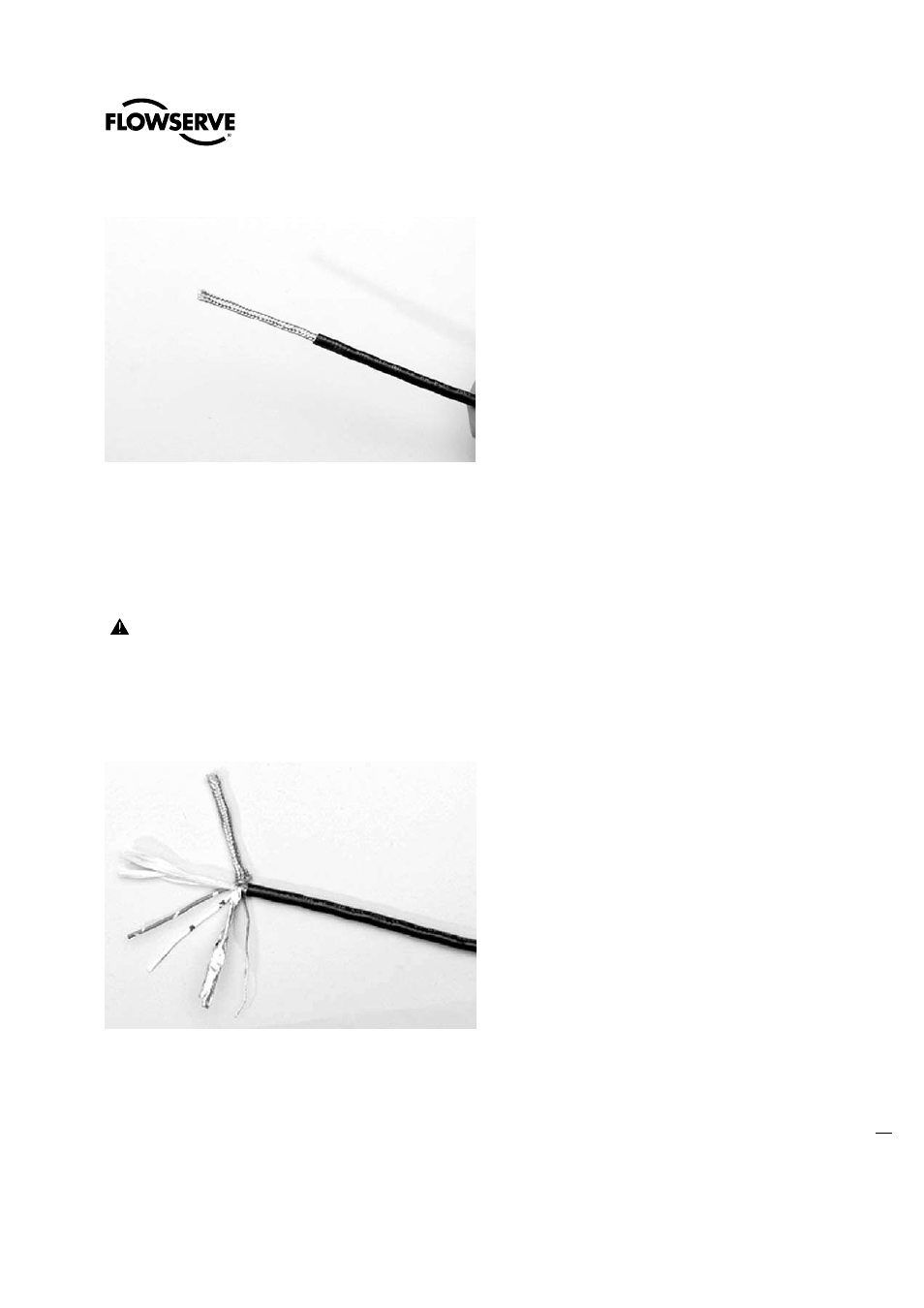

Figura 3.15 – Rimozione guaina in plastica esterna
2. Separare le parti del cavo. Sciogliere la schermatura a treccia e ritrarre quella a foglio fino al punto in cui è
stata rimossa la guaina, come da Figura 3.10.
3. Tagliare le due schermature. Denudare i conduttori per circa 1cm, come da Figura 3.17.
4. Applicare un film termoretraibile per isolare il filo di rame e alleggerire lo stress del cavo.
5. Installare connettori a occhiello come da Figura 3.18.
ATTENZIONE: Non fare fondere l'isolante.
6. Collegare i cavi di rete al blocco terminale dell'attuatore MX come da Tabella 3.4 e dall'apposito diagramma. La
Tabella 3.3 mostra una connessione per la topologia di rete.
Figura 3.16 – Separazione delle sezioni del cavo
