Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09
flowser v e. com
21
MAX SPESSORE = 1.6
NON SUPERARE 3.5
NON SUPERARE
6.5
NON SUPERARE 9.8
NON SUPERARE 15
NON SUPERARE
Ø 9.6
DIMENSIONARE
PER VITE M5
DIMENSIONARE
PER VITE M5
NON
SUPERARE 15
TERMINALI A
FORCELLA E A
SCATTO
TERMINALE A
FORCELLA CON
FLANGIA
TERMINALE A
OCCHIELLO
Documenti in morsettiera
3.3.2
I kit di installazione utente o OEM, gli schemi elettrici e i report dei test sono contenuti nel vano terminale o con
l'attuatore. Non lasciarli nella morsettiera a collegamenti elettrici ultimati.
N.B.: Le presenti istruzioni non riguardano i produttori che usano installare l'attuatore sulla valvola prima della
consegna. E' importante che questi documenti siano disponibili sul sito di destinazione finale.
Sigillatura attacchi cavi/tubi
3.3.3
La sigillatura degli attacchi dei cavi e dei condotti deve essere eseguita conformemente agli standard nazionali o
alle autorità normative che hanno certificato gli attuatori. Ciò è particolarmente importante per unità certificate per
uso in aree a rischio in cui il metodo di sigillatura deve rispettare uno standard approvato e i premistoppa, i riduttori
e gli adattatori dei cavi devono essere approvati e certificati separatamente. Tutti gli attacchi dei tubi devono
essere sigillati contro le condizioni climatiche prevalenti nel sito, specie in casi in cui si prevede utilizzo
sommergibile temporaneo. Tutti gli attacchi non utilizzati devono essere sigillati con tappi metallici filettati. I tappi di
plastica installati da Limitorque sono esclusivamente per la spedizione e non devono essere considerati sigilli
permanenti.
Collegamenti terminali raccomandati
3.3.4
Terminali di alimentazione
I connettori a occhiello utilizzati sui terminali d'alimentazione devono rispettare le dimensioni riportate in Figura
3.10. Per ulteriori informazioni consultare il fabbricante del terminale.
La Figura 3.11 riporta la tensione consentita e i parametri per i terminali di alimentazione del blocco terminale.
Precaricare le viti M5 a 1,6-3,2 Nm (1,2-2,33 ft-lb).
Terminali di comando
I connettori ad occhiello utilizzati sui terminali di comando devono rispettare le dimensioni riportate in Figura 3.12.
Per ulteriori informazioni consultare il fabbricante del terminale. Precaricare le viti M3 a 0,33-0,66 Nm (0,25-15,24
cm-lb).
N.B.: E' possibile utilizzare produttori alternativi soltanto se le dimensioni rispettano quelle della Figura 3.12.
N.B.: L'utilizzo di terminali a forcella non è raccomandato per connessioni elettriche sicure.

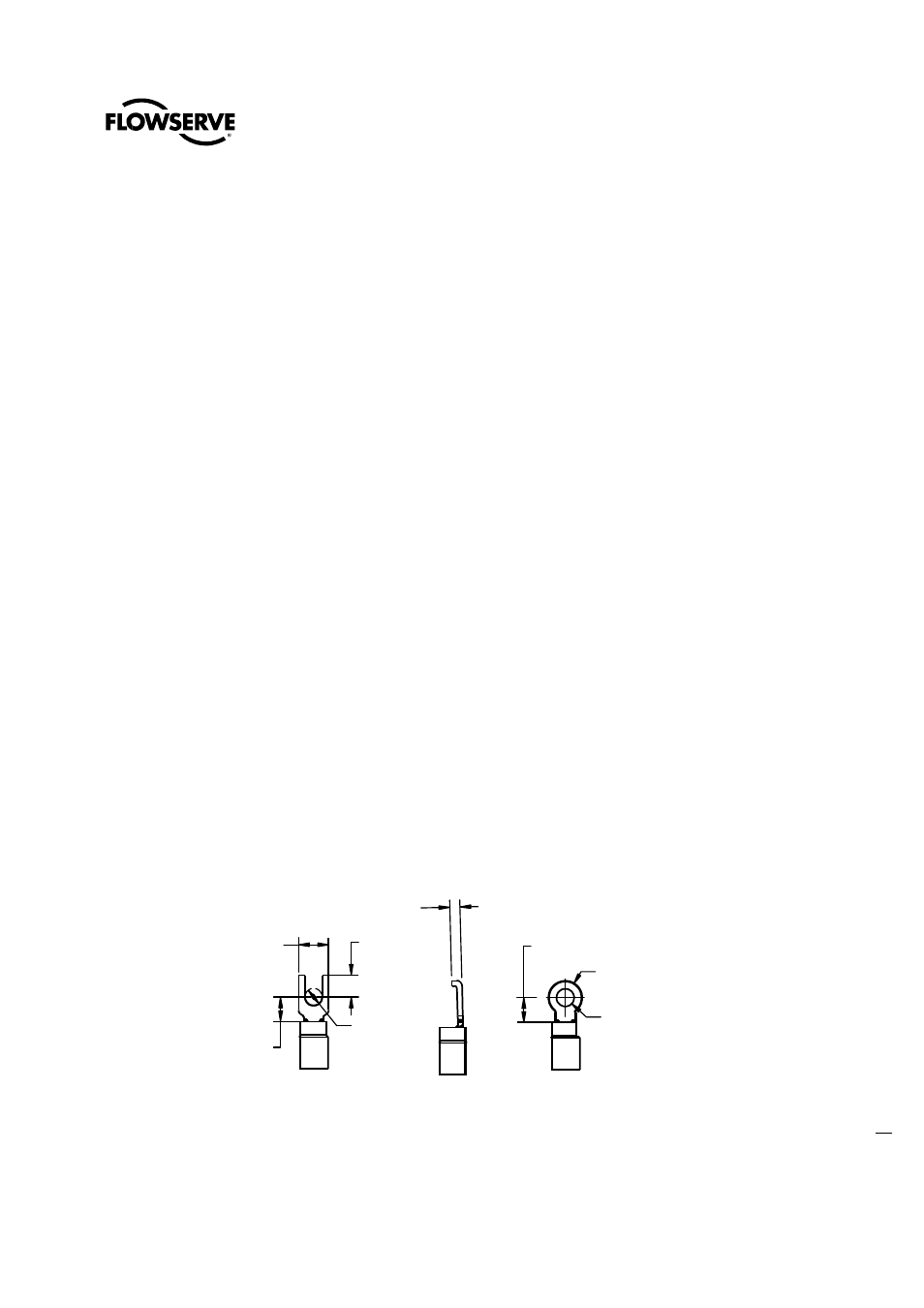

Figura 3.10 – Limiti dimensionali connettore terminale alimentazione
