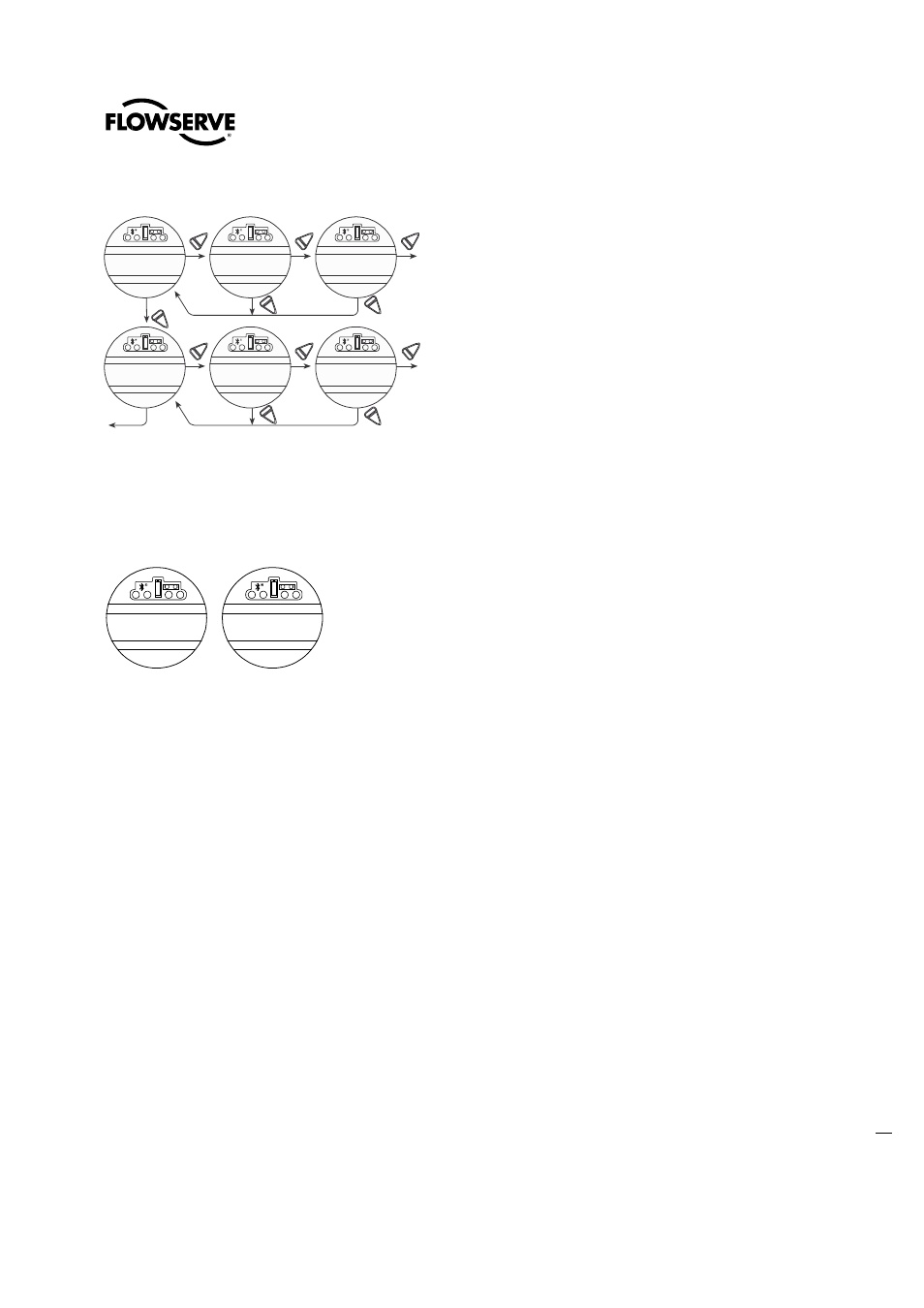

Figura 4.12 - Segnali Modutronic
Display LDC Modutronic 4.7.10
Quando l'opzione Modutronic viene acquistata, è impostata su “ON,” e il selettore rosso è in “REMOTO,” sul
display LCD normale sarà scritto:
* Se IMPOSTARE PRECISIONE DI POSIZIONE è su XXX,X% APERTO
OBIETTIVO: XXX% è il valore percentuale del segnale ingresso milliampere.
Opzione DDC 4.8
L'opzione DDC permette di controllare l'attuatore tramite una segnale di comunicazione seriale RS-485. Se
presente, questa opzione verrà automaticamente abilitata. Resterà da impostare l'indirizzo DDC.
N.B.: Se l'opzione non è stata acquistata, le schermate per le relative modifiche non saranno disponibili. Per
acquistarla contattare il servizio Limitorque allo 02.66325.1.
Il controllo dell'MX può avvenire tramite comando digitale cablato, comando analogico (Modutronic), o attraverso i
protocolli di rete. Al fine di utilizzare questa funzione, scegliere il funzionamento “Modo multiplo”, nel Capitolo 4.15,
Modo remoto. Questa è l'impostazione preimpostata per il comando remoto. Con questa configurazione, sono
disponibili tre modalità di comando remoto: digitale, analogico, di rete. Il controllo digitale e di rete si basano
sull'ultimo comando ricevuto. Quello analogico si inizializza sia abilitando l'ingresso utente 2 (configurato come
ingresso CSE), sia interrompendo e riattivando il controllo analogico.
Stato 4.8.1
Default = ON
Lo stato di DDC permette all'utente di attivare o disattivare la funzione di controllo digitale dell'attuatore partendo
dallo stato di default.
Per modificare il valore preimpostato:
Selezionare “NO” per passare a “OFF.” Scegliendo “OFF” non saranno mostrati altri menu.
Indirizzo di rete 4.8.2
SI SI SI
A “IMPOSTA LIMITE
INFERIORE”
IMPOSTA LIMITE
SUPERIORE – OK?
APPLICA SEGNALE
PER LIMITE SUP.
RIFERIMENTO
SUP. (OK)-ESCI
NO NO NO
SI SI SI
“MODIFICA
MODULAZIONE” IMPOSTA LIMITE
INFERIORE – OK?
APPLICA SEGNALE
PER LIMITE INF.
RIFERIMENTO INF.
(OK)-ESCI
VERSO “MODIFICA MODULAZIONE”
XXX% APERTO
XXX% POSIZIONE
XXX.X% APERTO
XXX.X% POSIZIONE
