Attuatore elettronico Limitorque MX FCD LMITIM2306-04 – 8/09

flowser v e. com

15

Tappo cilindrico

Vite a testa cava (M8 x
20)

Bussola

(B1)

Struttura esterna,
spinta/coppia

Cuscinetto

Tappo cilindrico

Ritegno, cuscinetto

Guida, spinta/coppia

Rondella (M4)

Vite a testa cava (M8 x 8)

Vite di settaggio a testa cava

Gruppo boccola

reggispinta

B1 MX-05

B1 MX-40

Dal momento che la bussola è stata lavorata a standard internazionale, non è necessario alcun disassemblaggio.
Ripulire bene e ingrassare leggermente il foro.

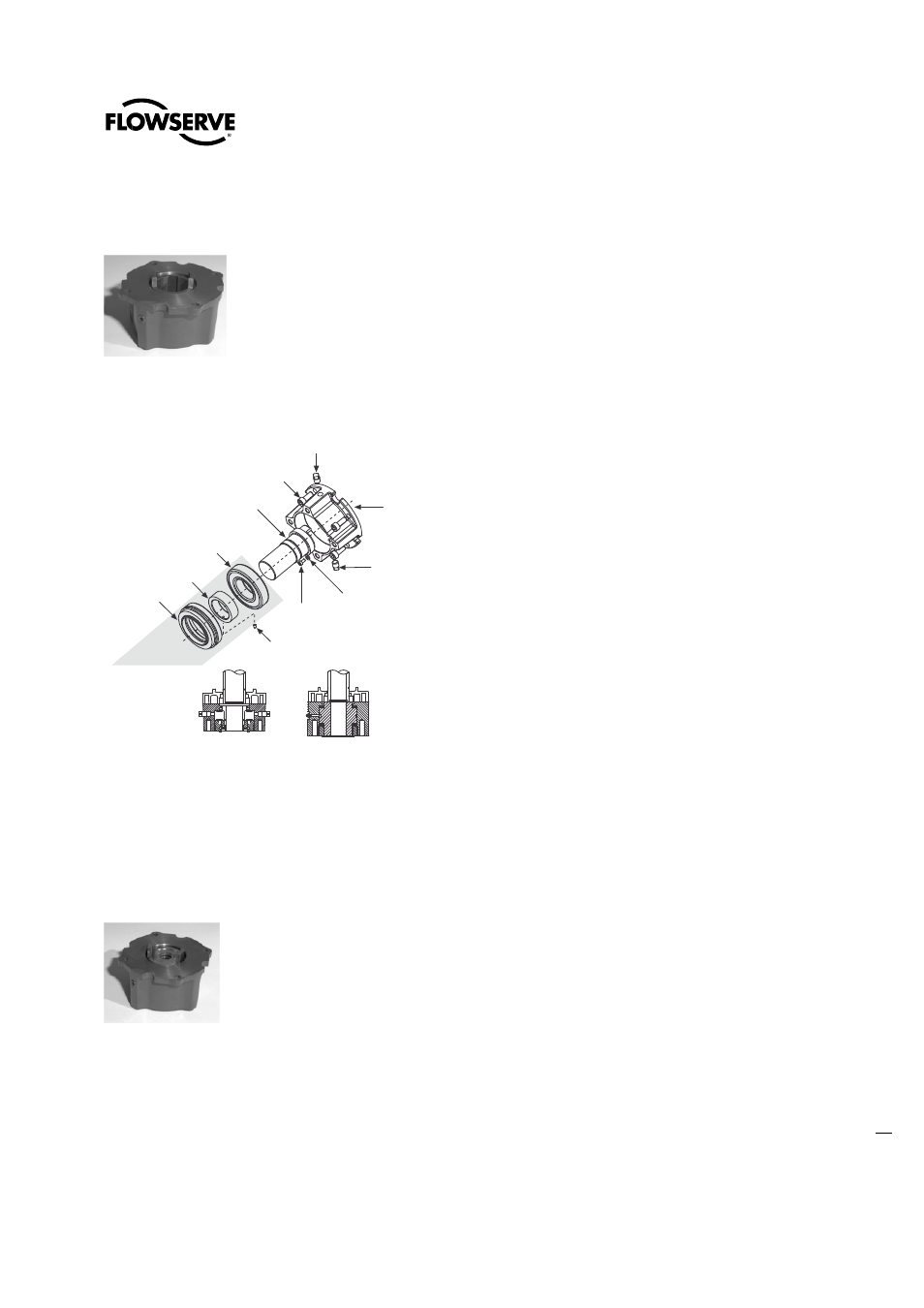

Figura 3.4 – Base B1

N.B.: Riempire la base con grasso al litio EP-0.

Figura 3.5 – Esploso della base B1

Basi di tipo "A": Applicazioni di sola spinta

3.1.2

Base A1/A1E standard

La base di spinta standard dell'attuatore MX è la A1, e può essere fissata direttamente all'attuatore. Essa contiene
una boccola reggispinta in lega di bronzo, che può essere lavorata e adattata allo stelo valvola.

Esiste anche una boccola reggispinta A1E (più lunga), utilizzabile in caso di steli più corti.

Figura 3.6 - base A1

Disassemblaggio - Unità MX-05/10/20/40

Vedere Figura 3.7.

Il disassemblaggio dell'alloggiamento principale dalla base può essere utile per permettere a quest'ultima di
rimanere sulla valvola nel caso l'attuatore debba essere rimosso dal servizio.

Rimozione della guida

MX-10/20: Rimuovere la vite e la rondella che fissano la guida della valvola alla base di spinta, e rimuovere la
guida.
