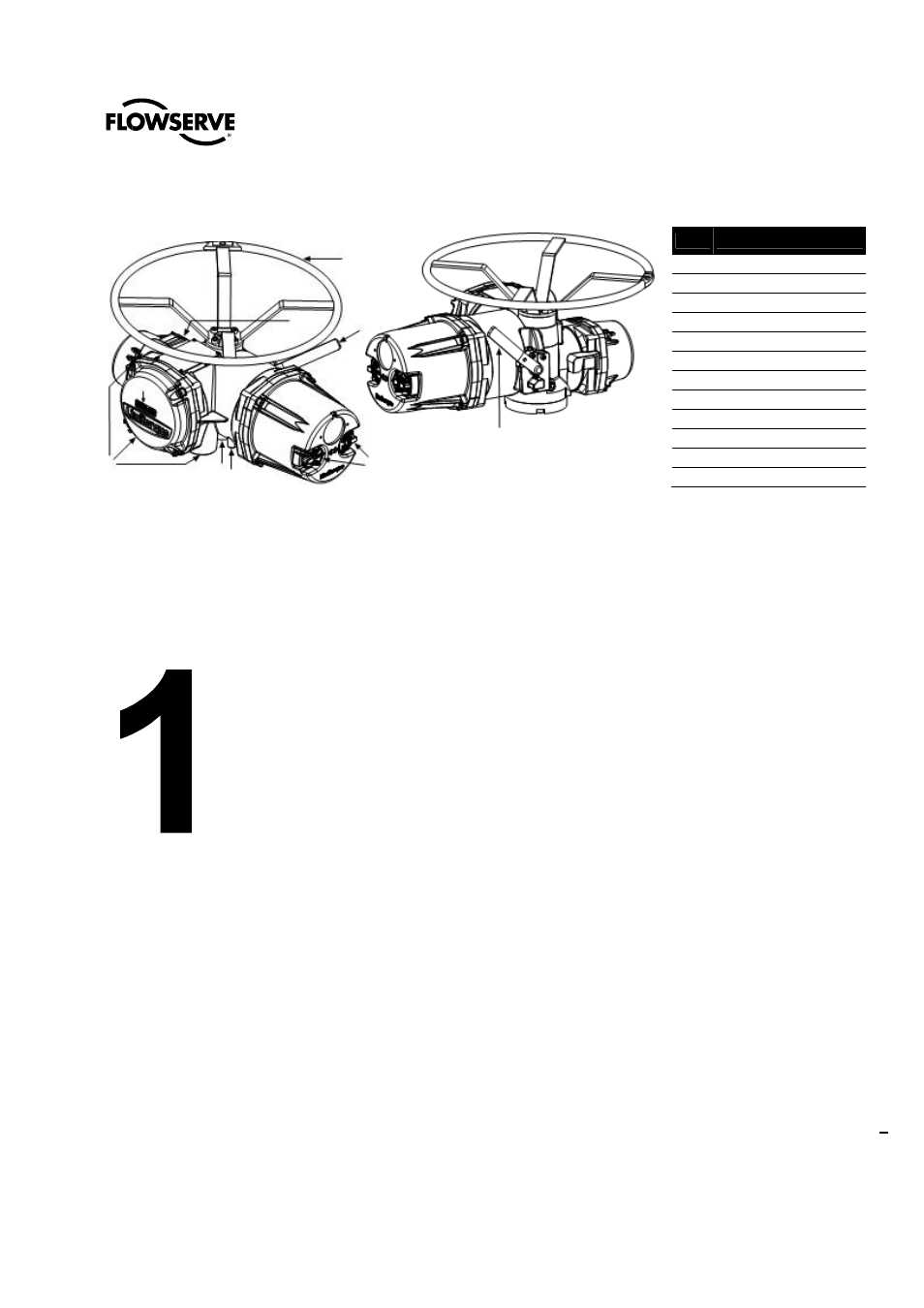

Figura 1. 1 – Attuatore MX-05
Note Importanti
 Si prega di leggere per intero il presente manuale prima di installare o mettere in funzione l'attuatore MX.
Comprendere appieno le opzioni d'installazione e funzionamento sarà d'aiuto per installare l'attuatore nella
maniera più efficiente. Limitorque ha progettato l'attuatore MX per durare a lungo anche negli ambienti più
difficili, con opzioni flessibili di protezione e controllo a garanzia della soddisfazione di ogni esigenza.
 Tutte le aperture dell'attuatore sono sigillate da o-ring, e gli attacchi dei cavi hanno tappi filettati per proteggere il
vano terminale fino a quando l'unità non sarà cablata. Se l'attuatore non può essere installato immediatamente,
si raccomanda di conservarlo in un luogo asciutto e pulito, preferibilmente in una zona non soggetta a forti sbalzi
di temperatura.
 Disconnettere tutte le fonti d'alimentazione prima di aprire i coperchi dell'attuatore. L'utente/operatore deve
utilizzare sempre metodologie di lavoro sicure e conformi agli standard locali o nazionali in vigore sul luogo ove
sorge il sito.
 Per installare ed eseguire l'avviamento dell'attuatore, basterà rimuovere il solo coperchio del vano terminale.
Vedere Figura 1.1, voce 10. Le impostazioni per l'avviamento dell'attuatore avvengono esternamente, senza
dover rimuovere coperture. L'attuatore è stato assemblato in condizioni asciutte ideali e la sigillatura totale delle
Parte Descrizione
1 Volantino
2 Leva di ingaggio (MX-05)
3 Rabbocco olio
4 Coperchio comandi
5 LCD
6 Selettore di comando
7 Staffa di messa a terra
8 Base spinta/coppia
9 Entrata cavi/tubi
10 Vano terminale
11 Motore
12 Targhetta
1
3
2
12
11
10
4
5
2
9 6
8 7
