LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 8
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

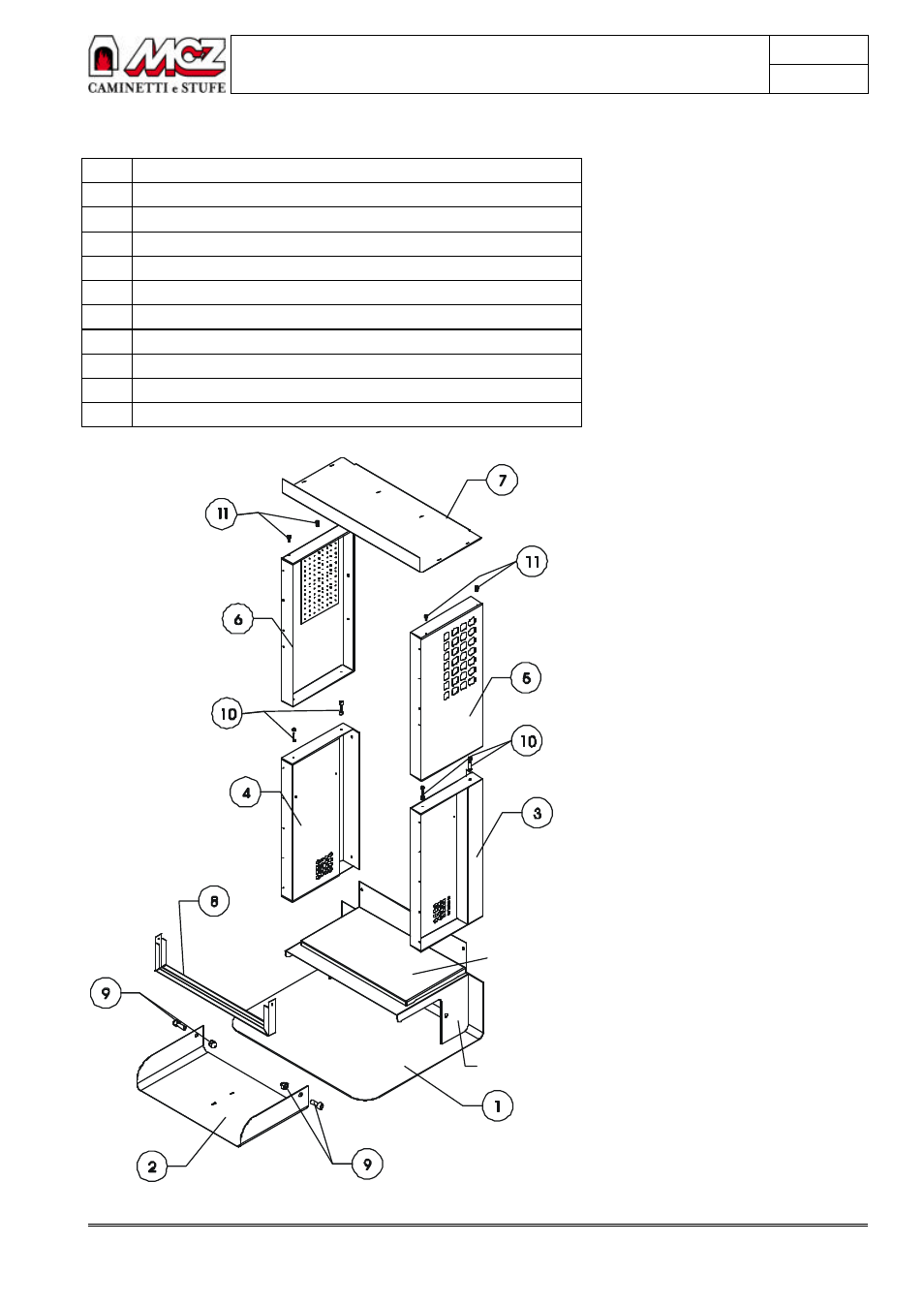

2.1. SCAMBIATORE IN METALLO – SCF80 CON PORTALEGNA
1 Base scambiatore
2 Portalegna
3 Fianco inferiore dx
4 Fianco inferiore sx
5 Fianco superiore dx
6 Fianco superiore sx
7 Cappello
8 Supporto SCF80
9 Vite+dado per portalegna
10 Vite+dado per fissaggio fianco inf.-fianco sup.
11 Vite fissaggio fianco sup.-cappello
PIANO
SUPPORTO PORTALEGNA
FIGURA 1
