LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 40
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
ASSE USCITA
FUMI
=
=
ASSE CANNA FUMARIA

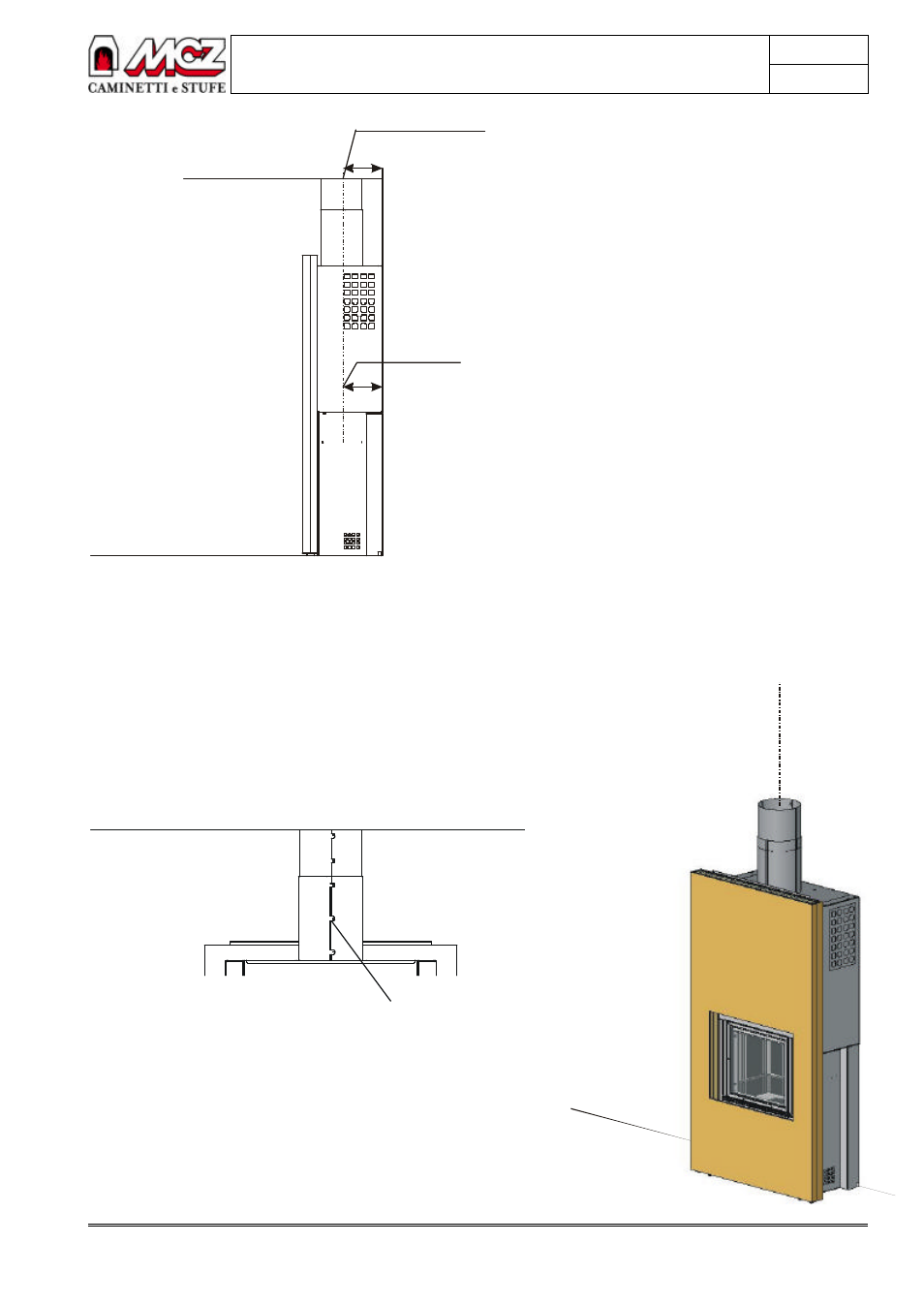

FIGURA 11
3°- Tubo interno Regolare il fissaggio del tubo esterno in funzione
dell’altezza del soffitto: chiudere il tubo interno utilizzando le viti brunite
d.3.5 mm (vedi figura 12), assicurandosi che sia perfettamente in asse
con il tubo esterno (e quindi con lo scambiatore).
VISTA POSTERIORE
PUNTI DI CHIUSURA
TUBO ESTERNO E
TUBO INTERNO
FIGURA 12
A fine operazione l’assieme scambiatore (monoblocco e telaio in
cartongesso) e tubo estensibile deve risultare come da figura 13.
FIGURA 13
ASSE CANNA FUMARIA
