LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 38
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

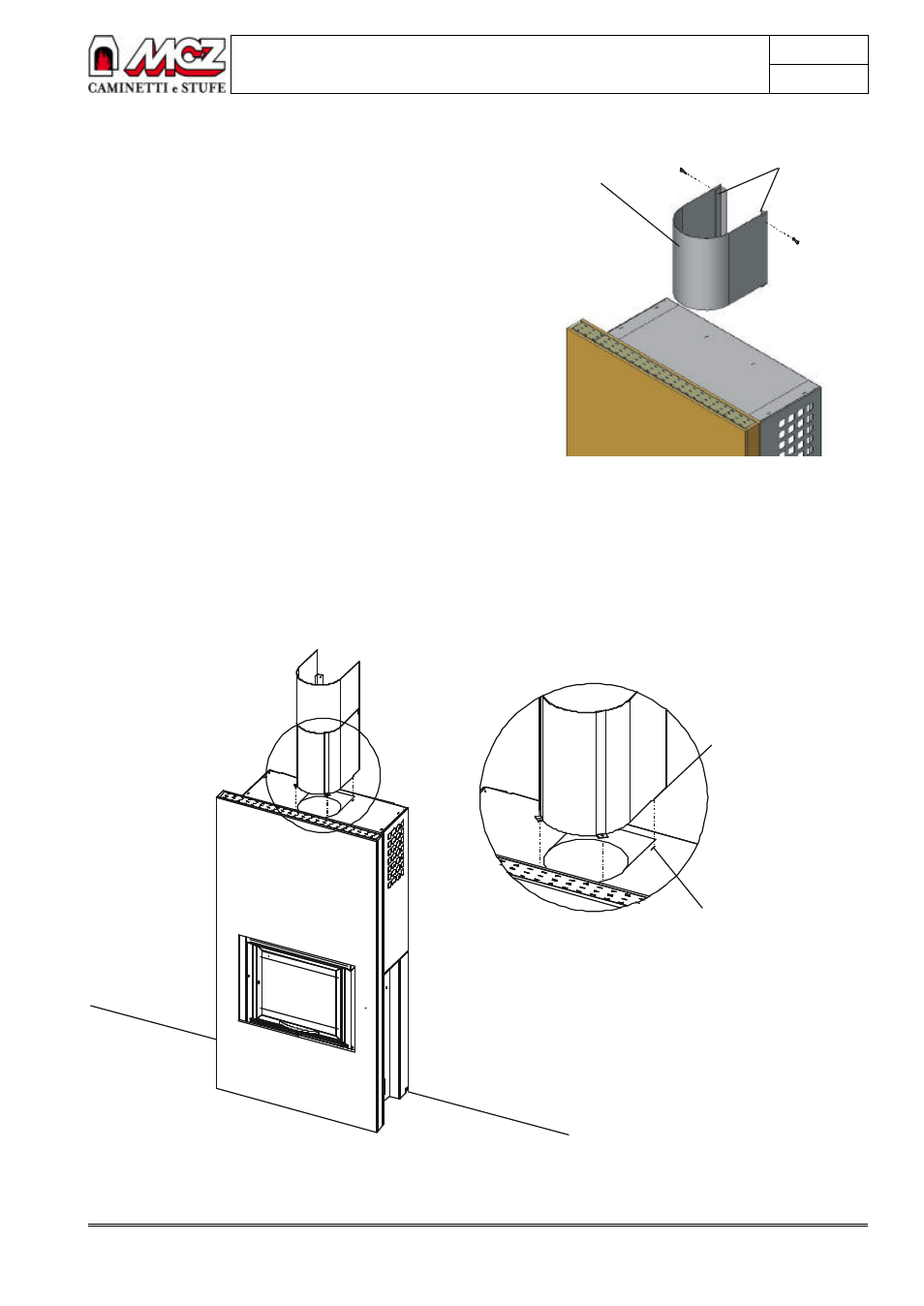

SUPPORTI
COPRITUBO INTERNO
fissare provvisoriamente il copritubo interno ai supporti (si consiglia di
mantenersi qualche cm al di sopra dei fori d.5 mm realizzati). Il copritubo
interno deve risultare in asse con lo scambiatore.
FIGURA 8
4°- Copritubo Esterno Inserire i naselli del copritubo esterno nelle
incisioni presenti nel cappello e fissarlo utilizzando le viti brunite da 3.5
mm: il copritubo deve risultare in asse con lo scambiatore, combaciare
perfettamente con il cappello ed avvolgere il copritubo interno.
Assicurarsi che sia a squadra e a livello con la parete e fissare copritubo
esterno-copritubo interno-supporto in corrispondenza delle asole laterali
(copritubo esterno) e dei fori d.5 mm realizzati precedentemente (nel
supporto sfruttare la foratura del materiale).
NASELLO
INCISIONE
FIGURA 9
