LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 26
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

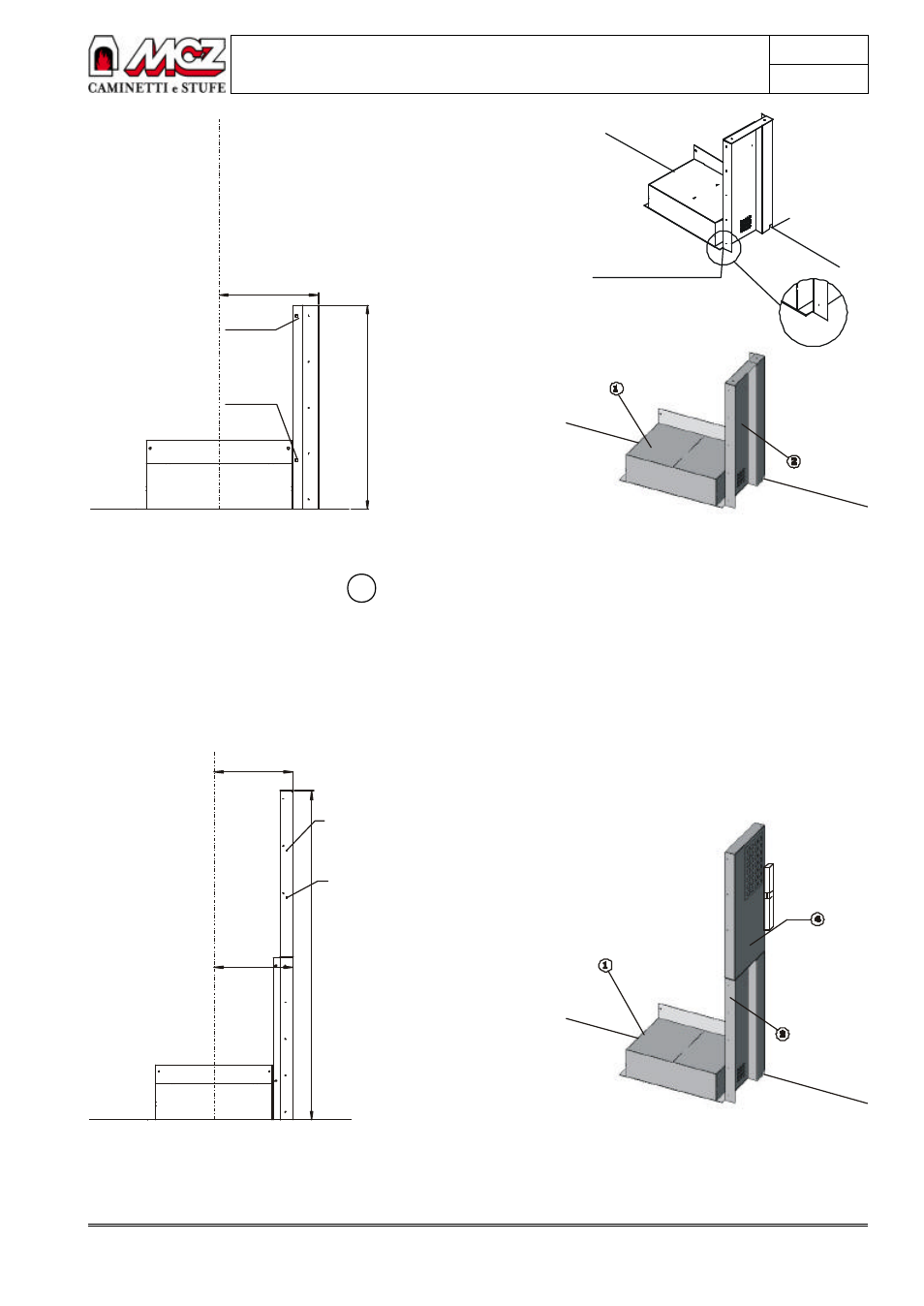

ASSE SCAMBIATORE E
ASSE USCITA FUMI AF60
500
FORO 3
FORO 4
10
34
FIGURA 2
3°- Posizionare il Fianco superiore dx 4 perfettamente allineato con il
Fianco inferiore dx. Fissare i due elementi utilizzando n.°2 vite+dado nei
fori presenti in entrambi i fianchi dello scambiatore. Assicurarsi che sia a
squadra e livello con la parete. Forare in corrispondenza dei fori 5 e 6 e
fissare il fianco con tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI AF60
=
FORO 5
20
94
FORO 6
=
FIGURA 4
FORO PER CAVO
ALIMENTAZIONE
VENTILATORE
FIANCO IN ACCOSTAMENTO
ALLA BASE SCAMBIATORE
BOLLA/LIVELLA
