LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 50
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Nei modelli per SCF80 la controcornice+passe partout
presenta nela parte posteriore una bendella con fissato
un pannello di isolante. Tale pannello (seguendo le
istruzioni) si posiziona sopra il termocamino: non deve
essere assolutamente rimosso e/o danneggiato in
quanto necessario per evitare il surriscaldamento del
telaio in cartongesso
PANNELLO DI ISOLANTE
CONTROCORNICE
PASSE PARTOUT LATERALE
PASSE PARTOUT INFERIORE

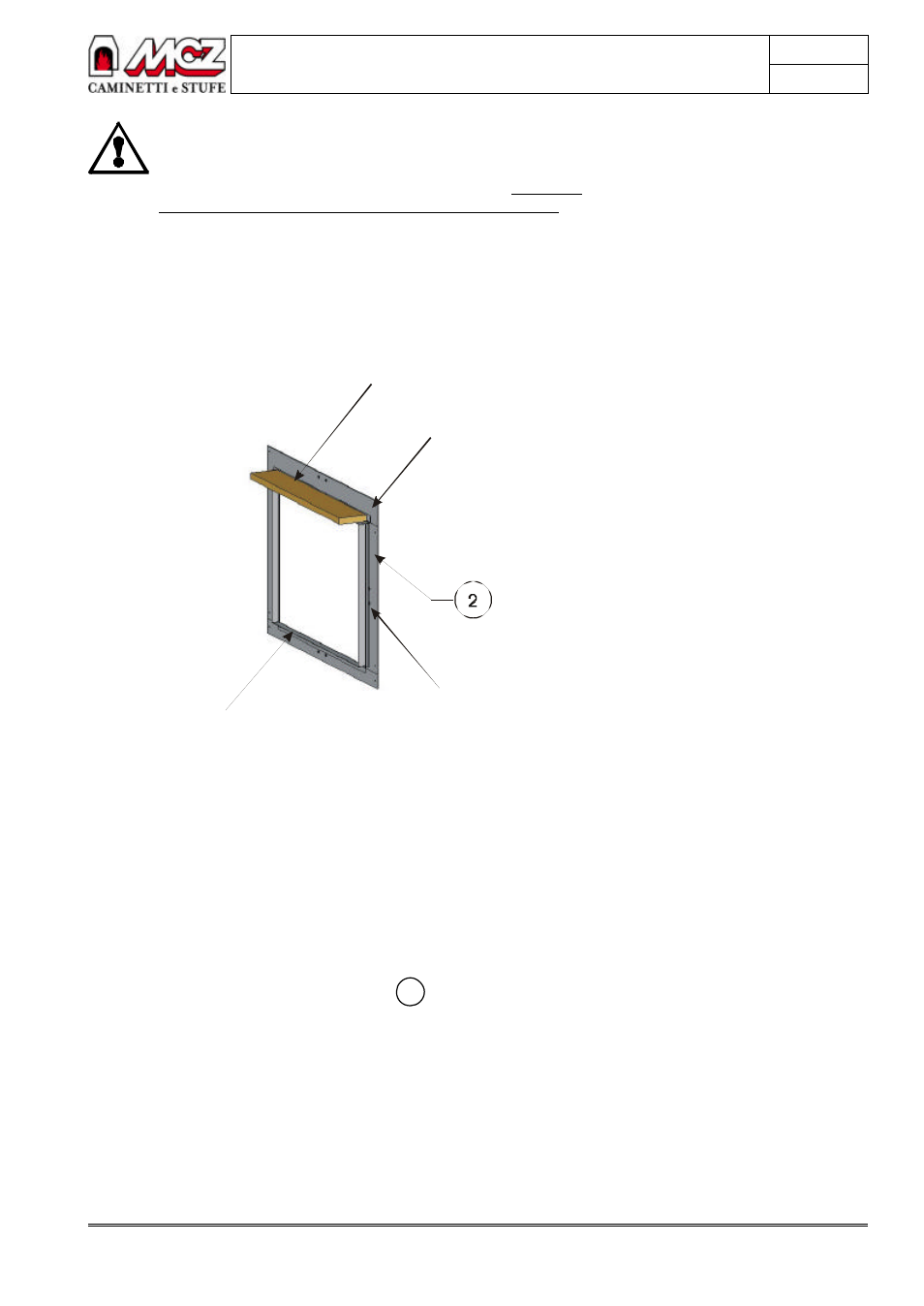

FIGURA 2 – CONTROCORNICE CON PASSE PARTOUT MODELLO PER SCF80
1°- Posizionare la controcornice 3 in modo che il passe partout si
inserisca perfettamente nel foro del telaio in cartongesso.
Nei modelli per SCF80, se necessario, avvicinare il monoblocco; nei
modelli per AF60 il profilo copripiano del monoblocco deve appoggiare
sopra il passe partout inferiore mentre il passe partout laterale deve
accostarsi ai fianchi dell’AF60.
Centrare la controcornice rispetto all’asse del telaio in cartongesso (se il
montaggio è stato corretto corrisponde all’asse del termocamino) e
spingerla verso l’interno in modo che aderisca perfettamente al pannello
frontale del telaio. Fissare la controcornice 3 utilizzando le viti per
cartongesso in dotazione.
Modelli per SCF80: il pannello isolante presente nel passe partout
(vedi figura 2) si colloca automaticamente sopra il monoblocco
nella giusta posizione.
