LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 35
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

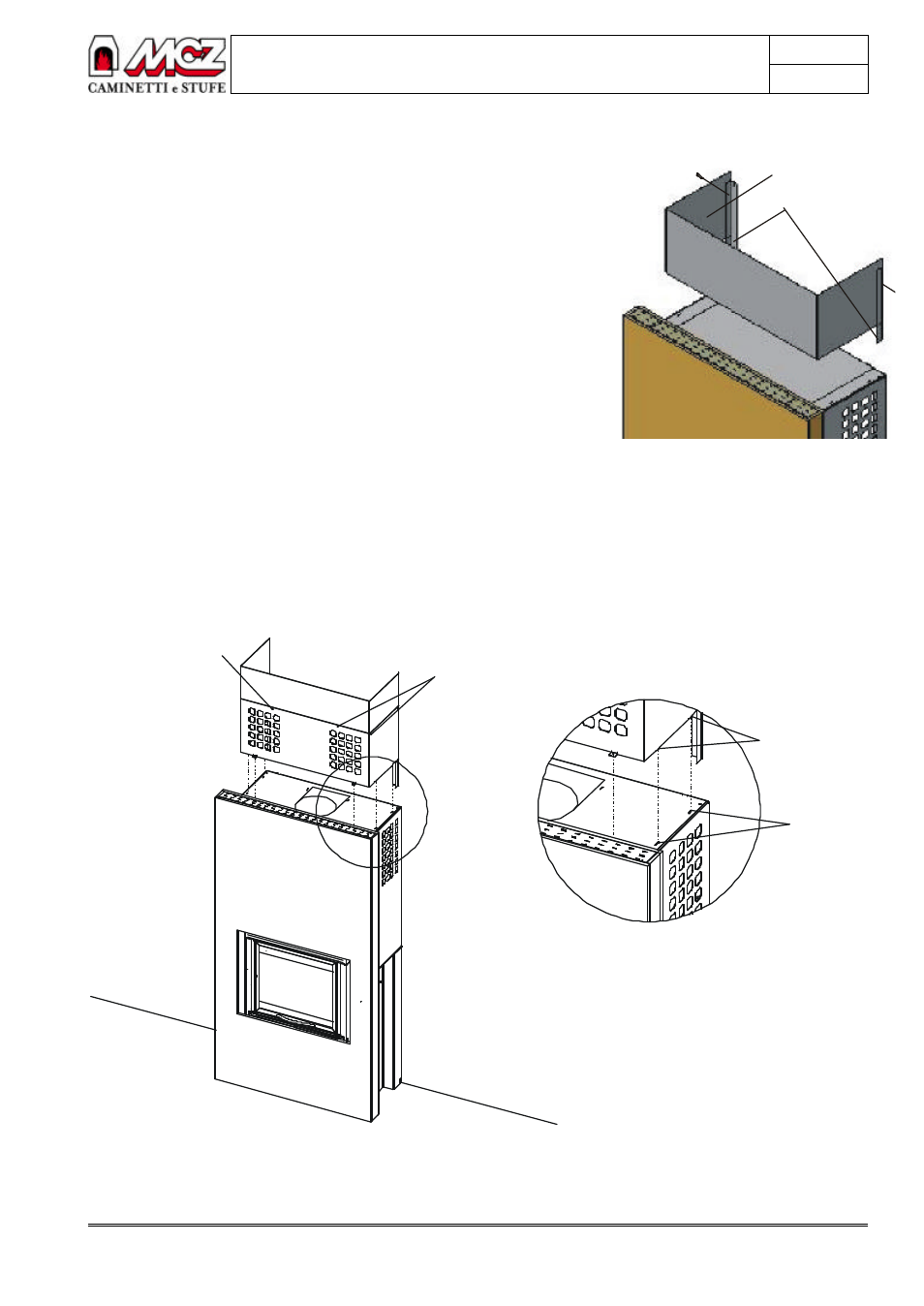

CAPPA INTERNA
SUPPORTI
soffitto. Assicurarsi che sia a squadra e a livello con la parete e fissare
provvisoriamente la cappa interna ai supporti (si consiglia di mantenersi
qualche cm al di sopra dei fori d.5 mm realizzati). La cappa interna deve
risultare in asse con lo scambiatore.
FIGURA 3
4°- Cappa Esterna Inserire i naselli della cappa esterna nelle incisioni
presenti nel cappello e fissarla utilizzando le viti brunite da 3.5 mm: la
cappa deve risultare in asse con lo scambiatore, combaciare
perfettamente con il cappello ed avvolgere la cappa interna.
Assicurarsi che sia a squadra e a livello con la parete e fissare cappa
esterna-cappa interna-supporto in corrispondenza delle asole laterali
(cappa esterna) e dei fori d.5 mm realizzati precedentemente (nel
supporto sfruttare la foratura del materiale).
INCISIONI
NASELLI
FORI
FISSAGGIO
CAPPE
FORO
FISSAGGIO
CAPPE
FIGURA 4
