Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
INTERCAPEDINE PER
ISOLAMENTO CON
PANNELLI ISOLANTI
ES. DI CALORITE
PIANO
SUPPORTO
SUPPORTO
VITE
VITE
8
8
40

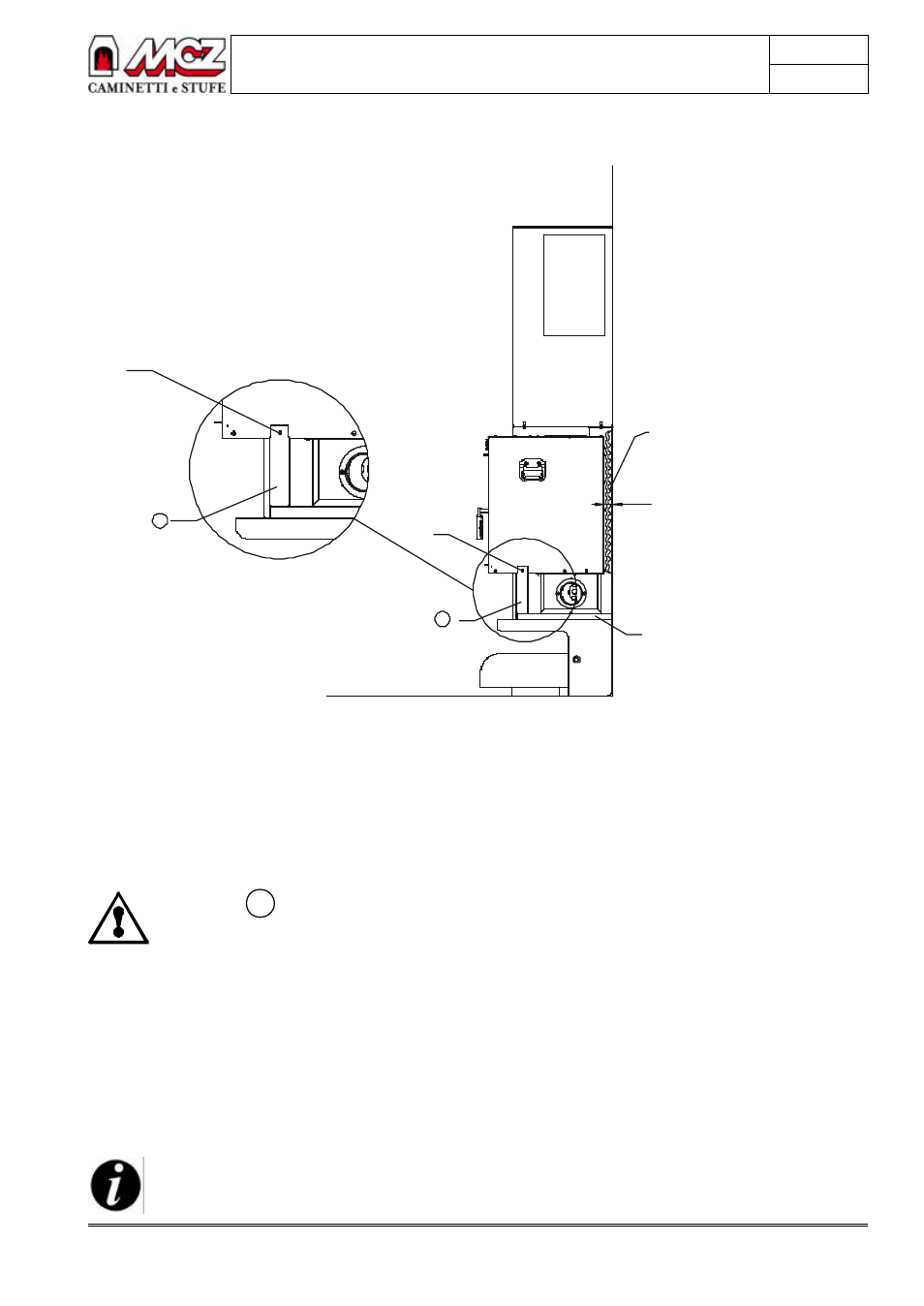

FIGURA 8
9°- Collegare il Superclima F80 alla canna fumaria seguendo le indicazioni
riportate nel paragrafo Raccordo canna fumaria del Manuale
d’installazione e uso del Superclima F80.
Il Cappello 7 deve essere montato dopo aver fissato il
telaio in cartongesso che in alcuni casi deve essere
precedentemente “preparato”. Prima di procedere con
la fase 10, è necessario leggere quanto riportato nel
capitolo relativo a Telaio in cartongesso
10°- Posizionare il Telaio in cartongesso (pronto per la messa in opera)
con la parte posteriore aderente ai fianchi in metallo e la parte inferiore in
appoggio al Supporto portalegna. Centrare il telaio rispetto all’asse dello
scambiatore e fissarlo ai fianchi utilizzando le viti per cartongesso in
dotazione.
Tutte le viti devono essere bene ed accuratamente
fissate
