LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 58
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2° - Centrare la cornice rispetto al Telaio in cartongesso
Il telaio fissato alla struttura in cartongesso si avvicina
al pavimento
± 3 mm. Fare attenzione alla planarità del
pavimento: eventualmente agire sui piedini del
monoblocco per alzare il tutto lievemente
= =
8
8
17

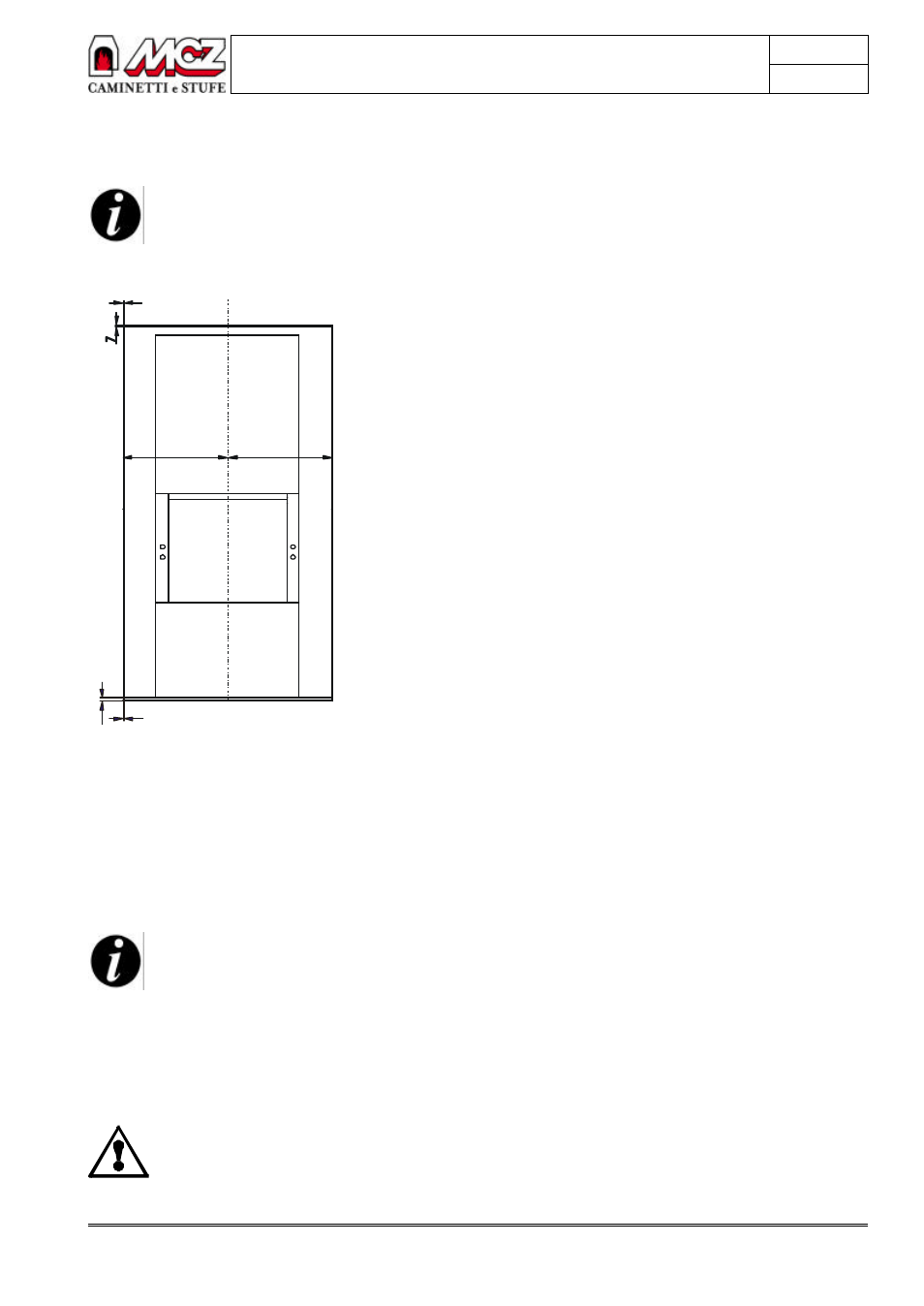

FIGURA 4 – TELAIO NIBBIO PER AF60
3° - Fissare la cornice al Telaio in cartongesso utilizzando le viti in
dotazione
Tutte le viti devono essere bene ed accuratamente
fissate
4° - Fissare la struttura, Telaio in cartongesso+Cornice Nibbio, allo
Scambiatore in metallo (per specifiche vedi capitolo Scambiatori in
metallo). A fine operazione l’assieme deve risultare come da figura 5.
Regolare la posizione del monoblocco in modo che i
passe partout laterali si accostino ai fianchi della
macchina. Nel caso di AF60, il profilo copripiano deve
appoggiare sopra il passe partout inferiore
