LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 11
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

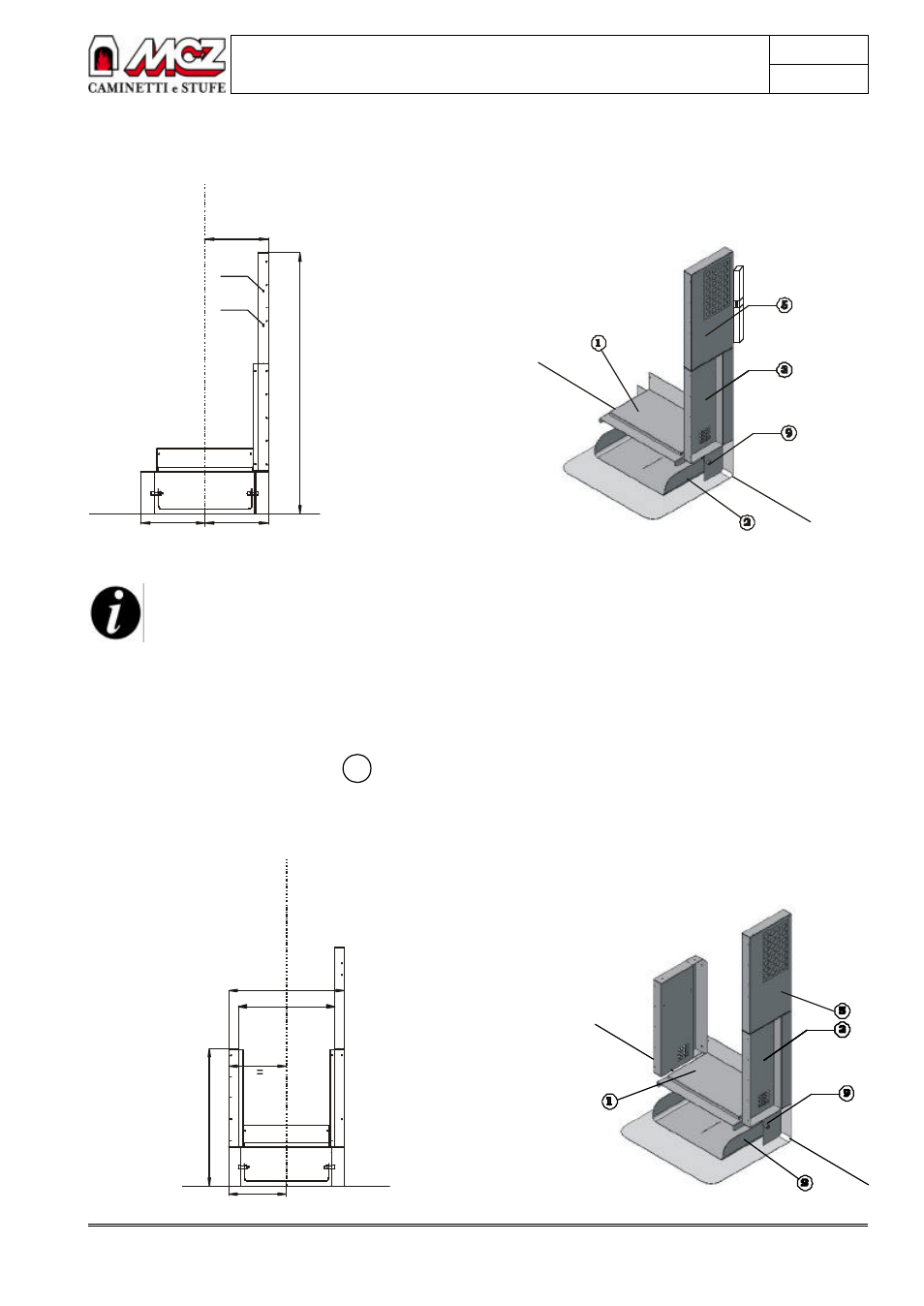

squadra e livello con la parete. Forare in corrispondenza dei fori 5 e 6 e
fissare il fianco con tasselli+vite da 8 ( in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
20
44
FORO 5
FORO 6
=
= =
FIGURA 5
Se la parete ed il pavimento sono tra loro
perfettamente a squadra, il montaggio dello
scambiatore non presenta difficoltà in quanto
l’assemblaggio dei singoli elementi è regolato da
posizioni di simmetria rispetto all’asse principale o da
posizioni di allineamento di un pezzo rispetto agli altri o
da fori coassiali. Nel caso contrario potrebbero sorgere
delle difficoltà rimediabili in loco
5°- Posizionare il Fianco inferiore sx 4 allineato verticalmente con il
bordo esterno della Base scambiatore ed, in direzione orizzontale, con il
piano del Supporto portalegna (vedi Figura 2). Assicurarsi che sia a
squadra e livello con la parete e fissare il fianco utilizzando i tasselli+vite
da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
=
995
835
1
17
4
BOLLA/LIVELLA
FIGURA 6
