LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 20
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
20
44
= =
= =

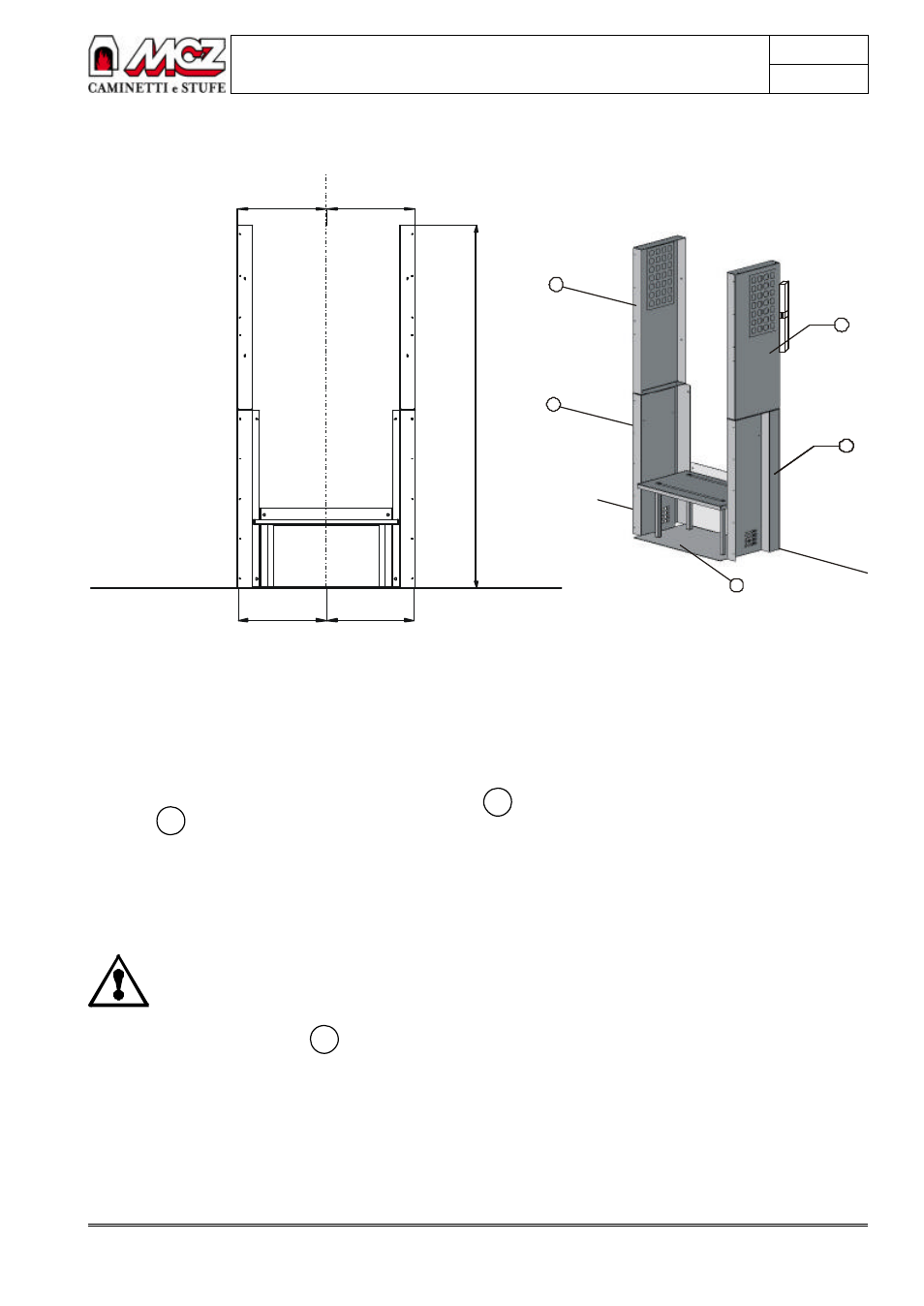

FIGURA 6
6°- Isolare accuratamente la parete compresa tra i due fianchi (vedi
anche Manuale d’installazione e utilizzo Superclima F80): si possono
usare, ad esempio, pannelli di Calorite (vedi listino MCZ).
7°- Appoggiare il Superclima F80 sulla Base scambiatore 1 , fissare il
Supporto 7 al Superclima utilizzando i fori e le viti presenti nelle parti
laterali del termocamino (posizione più arretrata rispetto fronte inserto).
Centrare l’assieme rispetto l’asse dello scambiatore facendolo arretrare
in modo che il supporto risulti allineato con il piano (vedi figura 7). Il
termocamino deve risultare stabile e ben appoggiato.
Per le composizioni con cornici modello Colibrì e Tucano
è necessario alzare il Superclima utilizzando gli elementi
in acciaio in dotazione con la cornice: gli elementi
devono essere attaccati sotto il monoblocco e sotto il
Supporto 7
8°- Collegare il Superclima F80 alla canna fumaria seguendo le indicazioni
riportate nel paragrafo Raccordo canna fumaria del Manuale
d’installazione e uso del Superclima F80.
2
4
1
3
5
BOLLA/LIVELLA
