LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 34
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
SUPPORTO
CAPPA
INTERNA
CAPPA
ESTERNA
CAPPA INTERNA
CAPPA ESTERNA
ASOLA
FORO D.5 MM
4. ACCESSORI
4.1. ACCESSORI PER COPRIRE IL RACCORDO ALLA
CANNA FUMARIA
Tutti gli accessori utili per coprire il raccordo alla canna fumaria
sono stati studiati per un’altezza pavimento-soffitto compresa
tra i 2500-2750 mm. Con l’elemento esterno di qualsiasi
accessorio scelto (cappa, copritubo, tubo) si raggiunge quota
2500 mm, con l’elemento interno si arriva a quota 2750 mm.

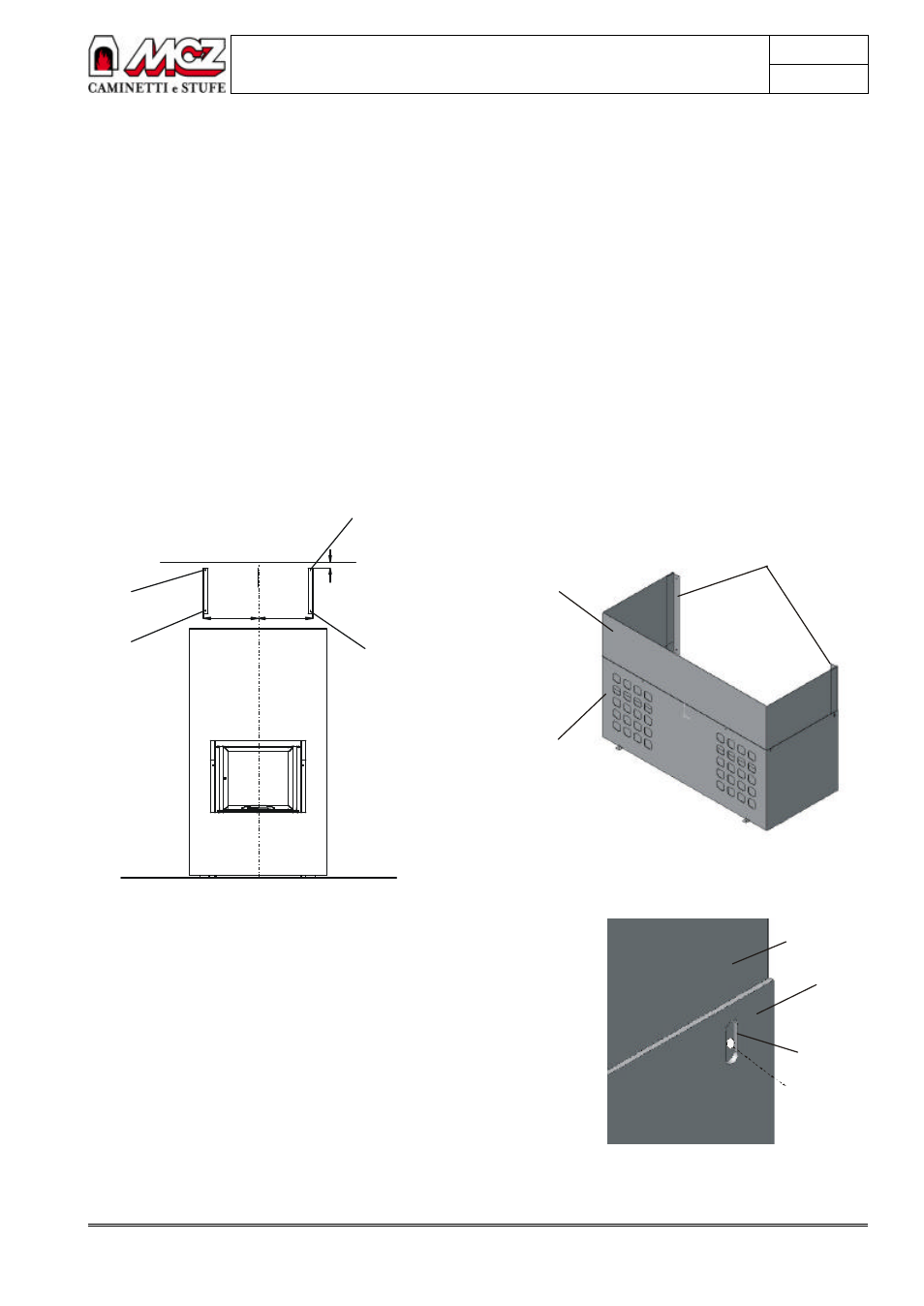

4.1.1. CAPPA REGOLABILE IN ALTEZZA
1°- Misurare accuratamente lo spazio compreso tra il cappello dello
scambiatore ed il soffitto. Posizionare a secco i n.°2 supporti in modo che
risultino a 473 mm dall’asse dello scambiatore ed a 50 mm circa dal
soffitto (per altezze superiori ai 2550 mm; vedi figura 1). Assicurarsi che
siano a squadra e a livello con la parete: forare in corrispondenza dei fori
1,2,3, e 4 e fissare i supporti con i tasselli (in ottone)+vite in dotazione.
SOFFITTO
FORO 1
FORO2
50
473
FORO 3
FORO4
PAVIMENTO
473
FIGURA 1
2°- A parte, regolare la cappa estensibile in funzione dell’altezza del
soffitto. Individuata la posizione ottimale, forare lateralmente la cappa
interna in corrispondenza dell’asse delle asole presenti nella cappa
esterna: eseguire n.°1 foro d.5 mm in ciascun lato (vedi figura 2).
FIGURA 2
3°- Cappa Interna Posizionare la cappa interna in aderenza ai supporti
(i supporti devono rimanere all’interno; vedi figura 3) alzandola sino a
