LINEA LIBERO
Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
45
Nozioni teoriche per l’installazione
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

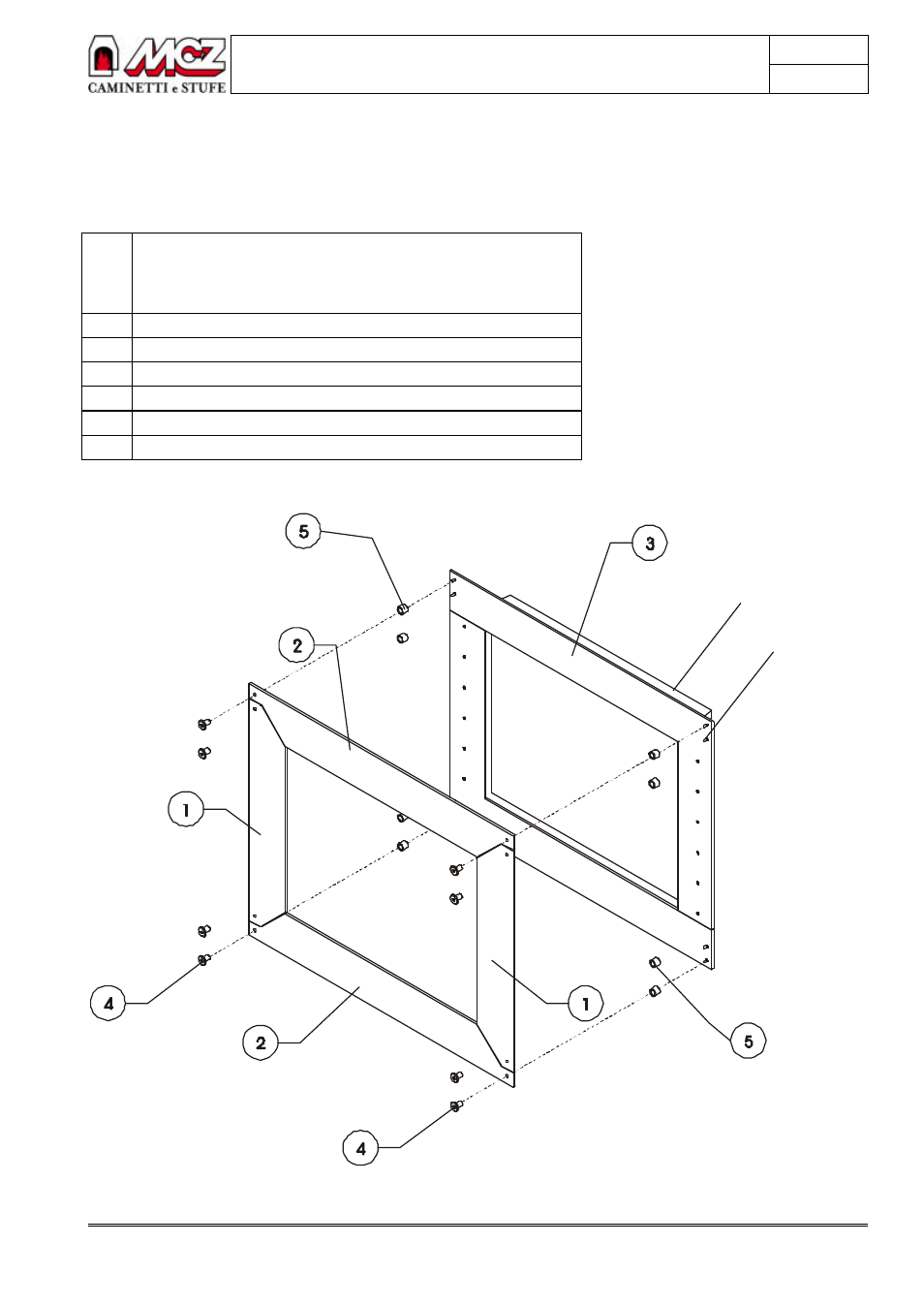

5.1. GABBIANO per SCF80 e per AF60
Le cornici Gabbiano sono composte da:
1/2 n.°4 elementi separati, a due a due uguali, in acciaio (con diversa
finitura: nichelatura o ruggine controllata o verniciatura rossa,
azzurra, ocra) o in vetro temperato (con diversa serigrafia: a
mosaico o a disegni etnici)
3
n.°1 controcornice+passe partout in acciaio verniciato nero
4
n.°8 testine con chiusura esagonale M6
5
n.°8 distanziali
n.° 12 viti per cartongesso
n.°16 rondelle in silicone (da utilizzare solo nelle cornici in vetro)
n.°4 distanziatori in acciaio inox
PANNELLO
ISOLANTE
PRIGIONIERO
FIGURA 1
