LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 31
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3. TELAI IN CARTONGESSO
Il Telaio in cartongesso è una struttura autoportante, composta
esternamente da cartongesso ignifugo ed internamente da elementi di
sostegno in acciaio (verticali ed orizzontali) che conferiscono all’assieme
consistenza e robustezza. Il pannello anteriore del Telaio in cartongesso
è protetto nella parte interna da apposito materiale isolante che ne evita il
surriscaldamento.
E’ assolutamente vietato rimuovere o danneggiare
l’isolante del Telaio in cartongesso
Le cornici MCZ (Rivestimento) della Linea Libero sono
predisposte (o viene fornita specifica indicazione, vedi
cornici Ibis e Nibbio) affinchè l’assemblaggio avvenga
lungo gli elementi portanti della struttura.

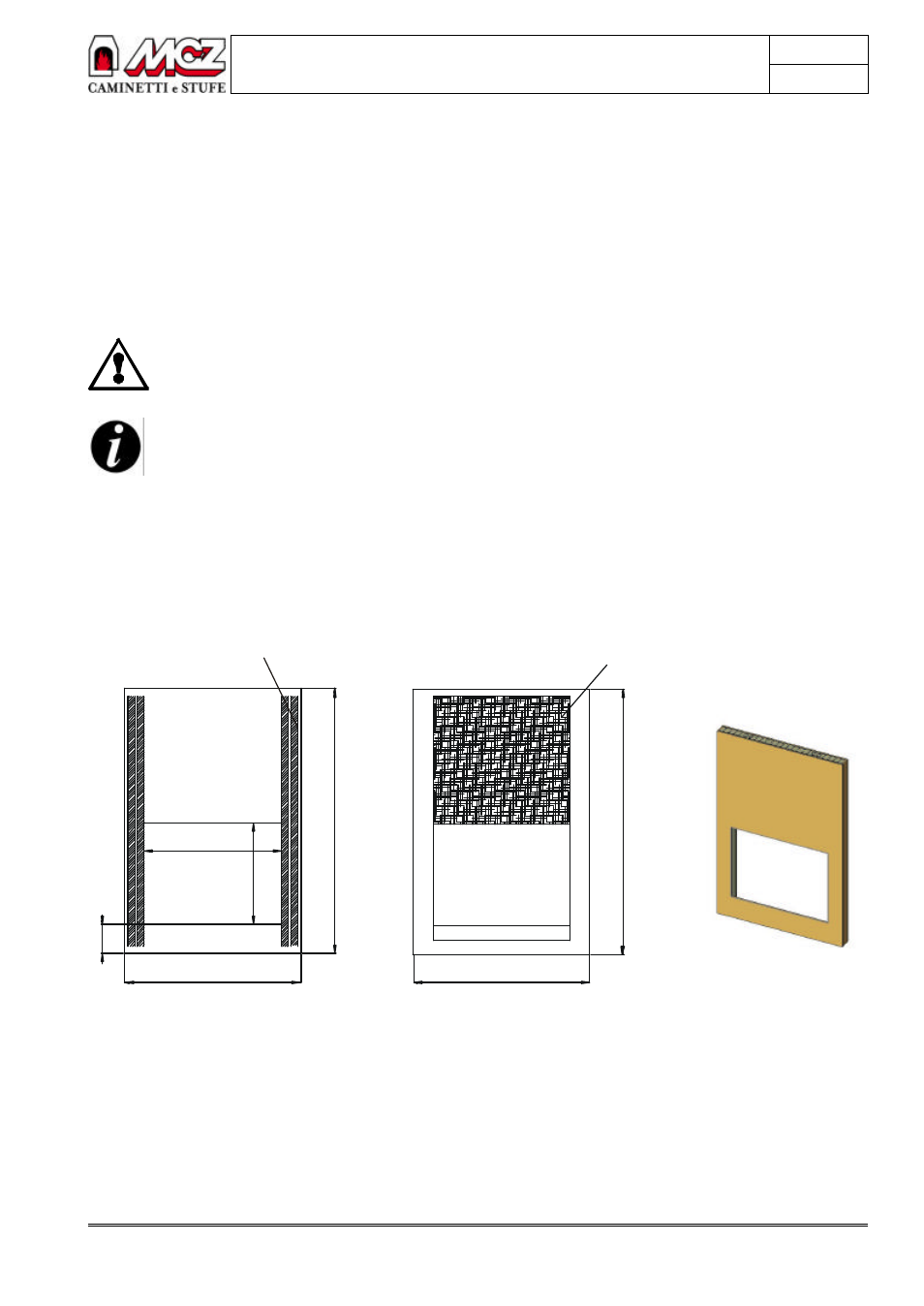

3.1. TELAIO IN CARTONGESSO PER SCAMBIATORE
SCF80 CON PORTALEGNA
20
0
ELEMENTI IN ACCIAIO
930
1200
18
05
69
0
MATERIALE ISOLANTE
1200
18
05
VISTA ANTERIORE VISTA POSTERIORE
FIGURA 1
TELAIO IN CARTONGESSO
PER SCAMBIATORE SCF80
CON PORTALEGNA
