LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 46
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
La cornice Gabbiano in acciaio verniciata Rossa
potrebbe avere un momentaneo viraggio di tinta nella
parte superiore quando il termocamino è in funzione. Il
fenomeno scompare totalmente con il raffreddamento
della cornice.
La ruggine controllata è una riproduzione, indotta ed
accelerata, di un processo naturale. Il trattamento
risulta difficilmente ripetibile con gli stessi toni e con la
stessa finitura superficiale, pertanto eventuali
disomogeneità sono da considerarsi una caratteristica
e non un difetto
Nei modelli per SCF80 la controcornice+passe partout
presenta nela parte posteriore una bendella con fissato
un pannello di isolante. Tale pannello (seguendo le
istruzioni) si posiziona sopra il termocamino: non deve
essere assolutamente rimosso e/o danneggiato in
quanto necessario per evitare il surriscaldamento del
telaio in cartongesso
PANNELLO DI ISOLANTE
PASSE PARTOUT LATERALE
PASSE PARTOUT INFERIORE
CONTROCORNICE

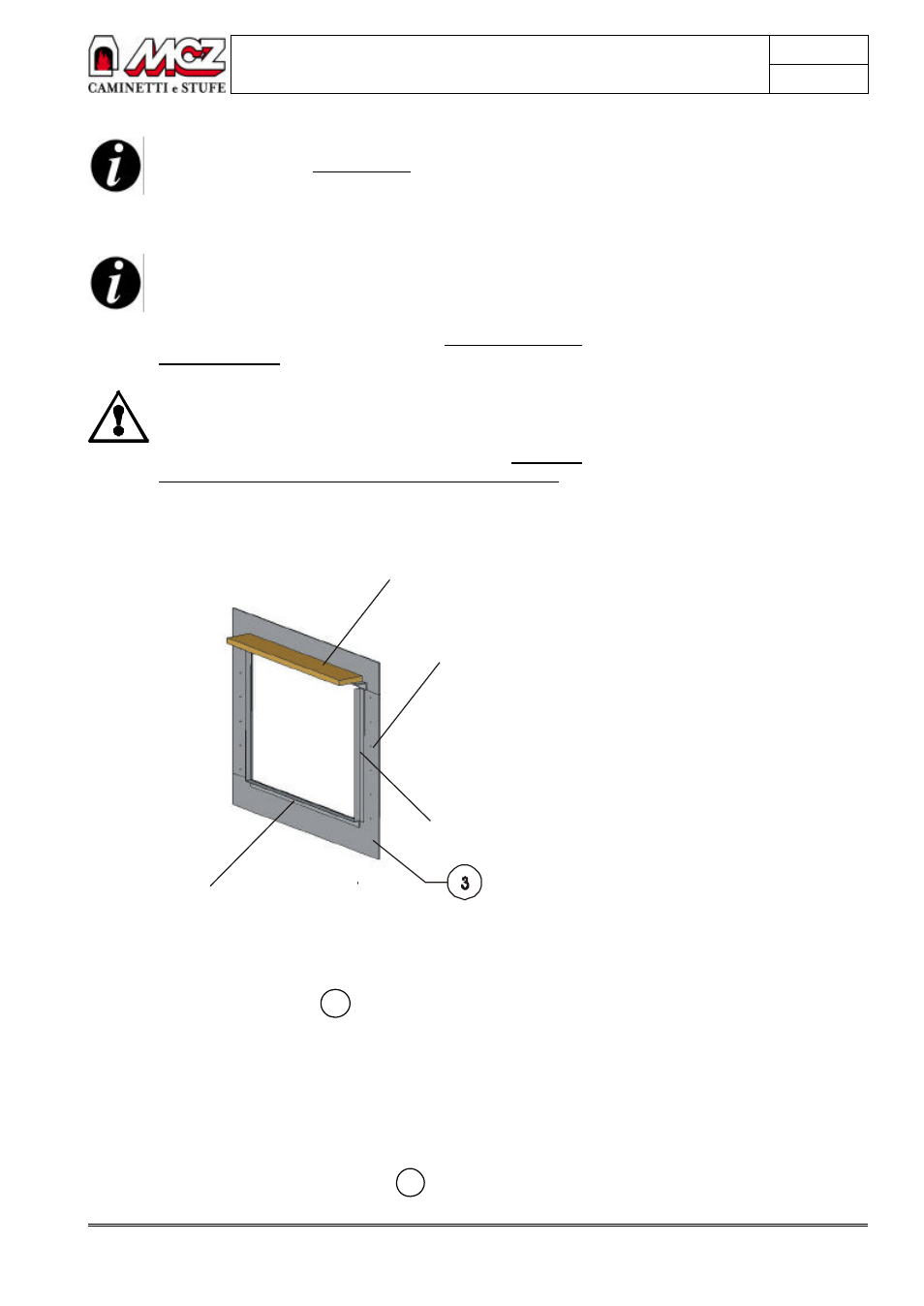

FIGURA 2 – CONTROCORNICE CON PASSE PARTOUT MODELLO PER SCF80
1°- Posizionare la controcornice 3 in modo che il passe partout si
inserisca perfettamente nel foro del telaio in cartongesso.
Nei modelli per SCF80, se necessario, avvicinare il monoblocco; nei
modelli per AF60 il profilo copripiano del monoblocco deve appoggiare
sopra il passe partout inferiore mentre il passe partout laterale deve
accostarsi ai fianchi dell’AF60.
Centrare la controcornice rispetto all’asse del telaio in cartongesso (se il
montaggio è stato corretto corrisponde all’asse del termocamino) e
spingerla verso l’interno in modo che aderisca perfettamente al pannello
frontale del telaio. Fissare la controcornice 3 utilizzando le viti per
cartongesso in dotazione.
