LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 10
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

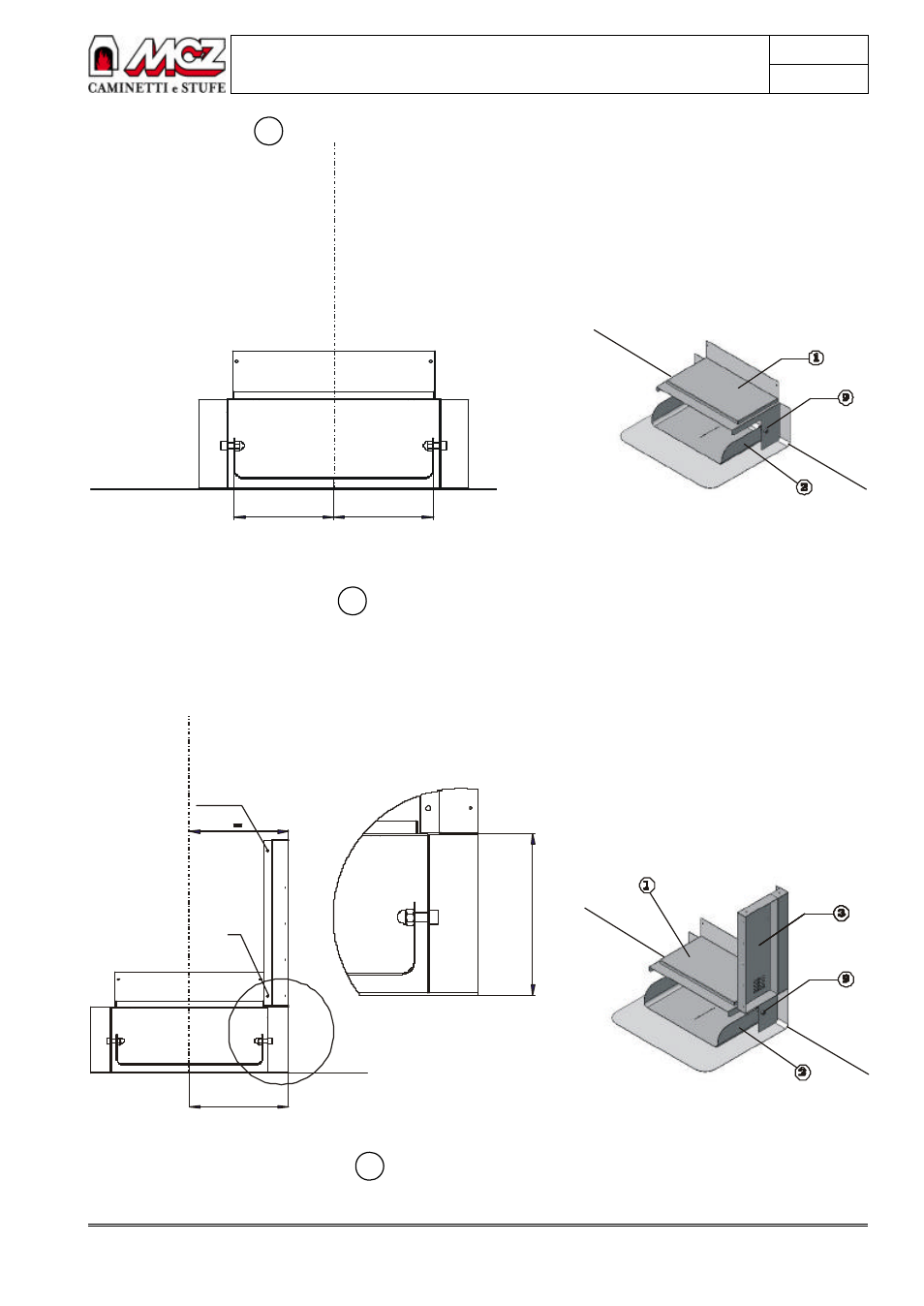

2°- Fissare il Portalegna 2 utilizzando la vite+dado esagonale.
= =
FIGURA 3
3°- Posizionare il Fianco inferiore dx 3 allineato, in direzione verticale,
con il bordo esterno della Base scambiatore ed, in direzione orizzontale,
con il piano Supporto portalegna (vedi figura 4). Assicurarsi che il Fianco
inferiore dx sia a squadra e livello con la parete, forare in corrispondenza
dei fori 3 e 4 e fissare utilizzando i tasselli+vite da 8 (in dotazione).
ASSE SCAMBIATORE E
ASSE USCITA FUMI SCF80
FORO 3
FORO 4
33
4
=
FIGURA 4
4°- Posizionare il Fianco superiore dx 5 perfettamente allineato con il
Fianco inferiore dx. Fissare i due elementi utilizzando n.° 2 vite+dado nei
fori presenti in entrambi i fianchi dello scambiatore. Assicurarsi che sia a
