4.2.3. PORTA ATTREZZI A PARETE
1°- Posizionare il Porta attrezzi a parete all’altezza desiderata dal
pavimento. Assicurarsi che sia a squadra e a livello con la parete: forare
in corrispondenza dei fori 1 e 2 e fissare il porta attrezzi utilizzando i
tasselli+vite e distanziali in dotazione.
DISTANZIALE
PA
R
ET
E
PAVIMENTO PAVIMENTO
PA
R
ET
E

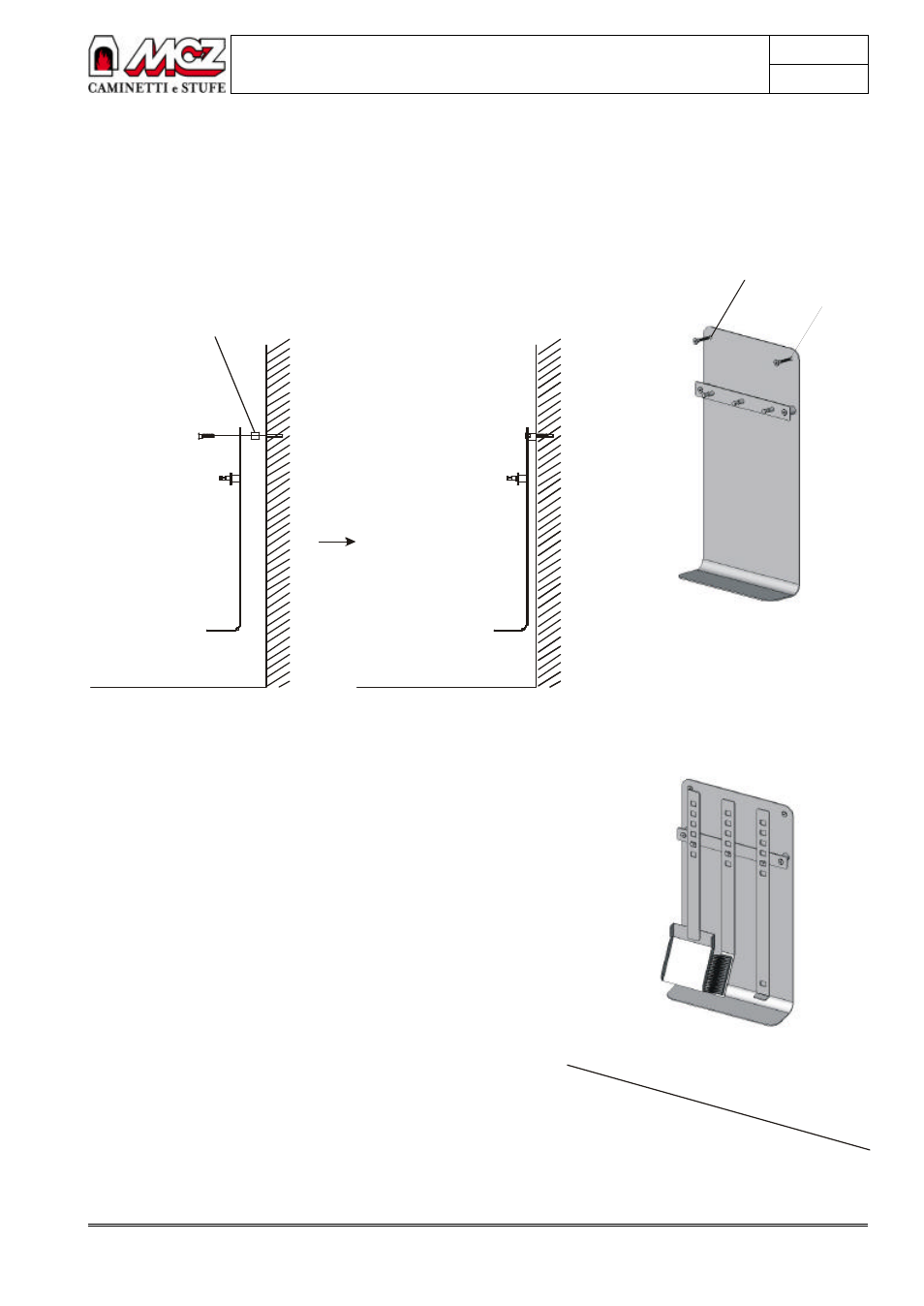

FIGURA 3
A fine operazione il Porta attrezzi a parete deve risultare come da figura
4.
FIGURA 4
PAVIMENTO
PARETE
