LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 16
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
9
6
9
5
4
8
8
3
2
1
7

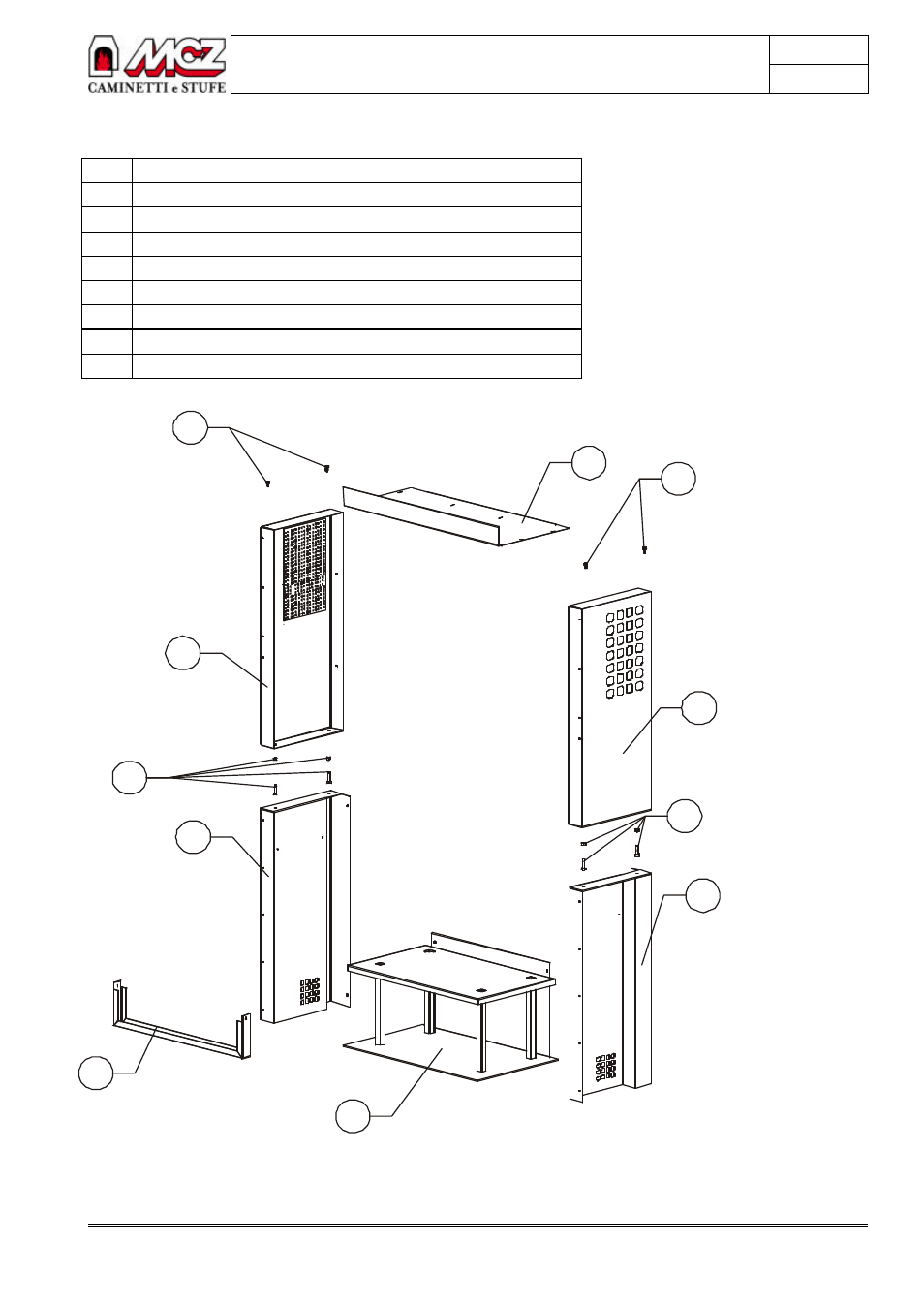

2.2. SCAMBIATORE IN METALLO – SCF80
1 Base scambiatore
2 Fianco inferiore dx
3 Fianco inferiore sx
4 Fianco superiore dx
5 Fianco superiore sx
6 Cappello
7 Supporto SCF80
8 Vite+dado per fissaggio fianco inf.-fianco sup.
9 Vite fissaggio fianco sup.-cappello
FIGURA 1
