LINEA LIBERO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 51
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
VITI PER FISSAGGIO CORNICE
FORI PER FISSAGGIO
AL TELAIO IN CARTONGESSO
= =
= =
= =

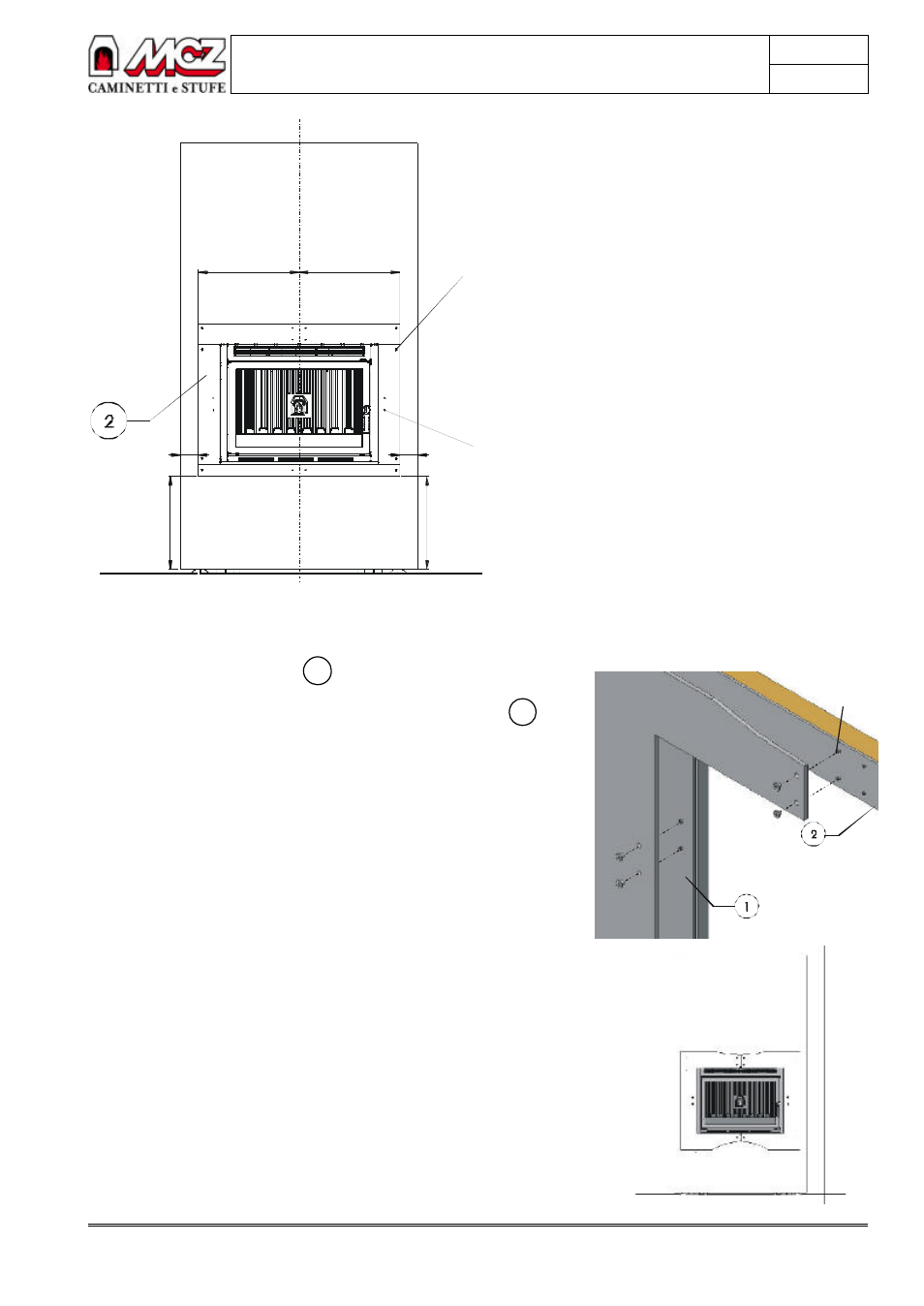

FIGURA 3° - CONTROCORNICE AIRONE MONTATA SU SCAMBIATORE PER SCF80
SENZA PORTALEGNA
3° - Posizionare un elemento 1 della cornice esterna (a scelta) in modo
che i sei fori risultino in asse con le viti saldate nella controcornice. Far
aderire perfettamente l’elemento 1 alla controcornice e fissarlo con le
testine a chiusura esagonale M6 (figura 4).
FIGURA 4
4° - Posizionare il secondo elemento della cornice esterna seguendo le
istruzioni del punto 3°. A montaggio ultimato, la cornice deve risultare
come da figura 5.
FIGURA 5
VITE PER
FISSAGGIO
CORNICE
