LINEA LIBERO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 24
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

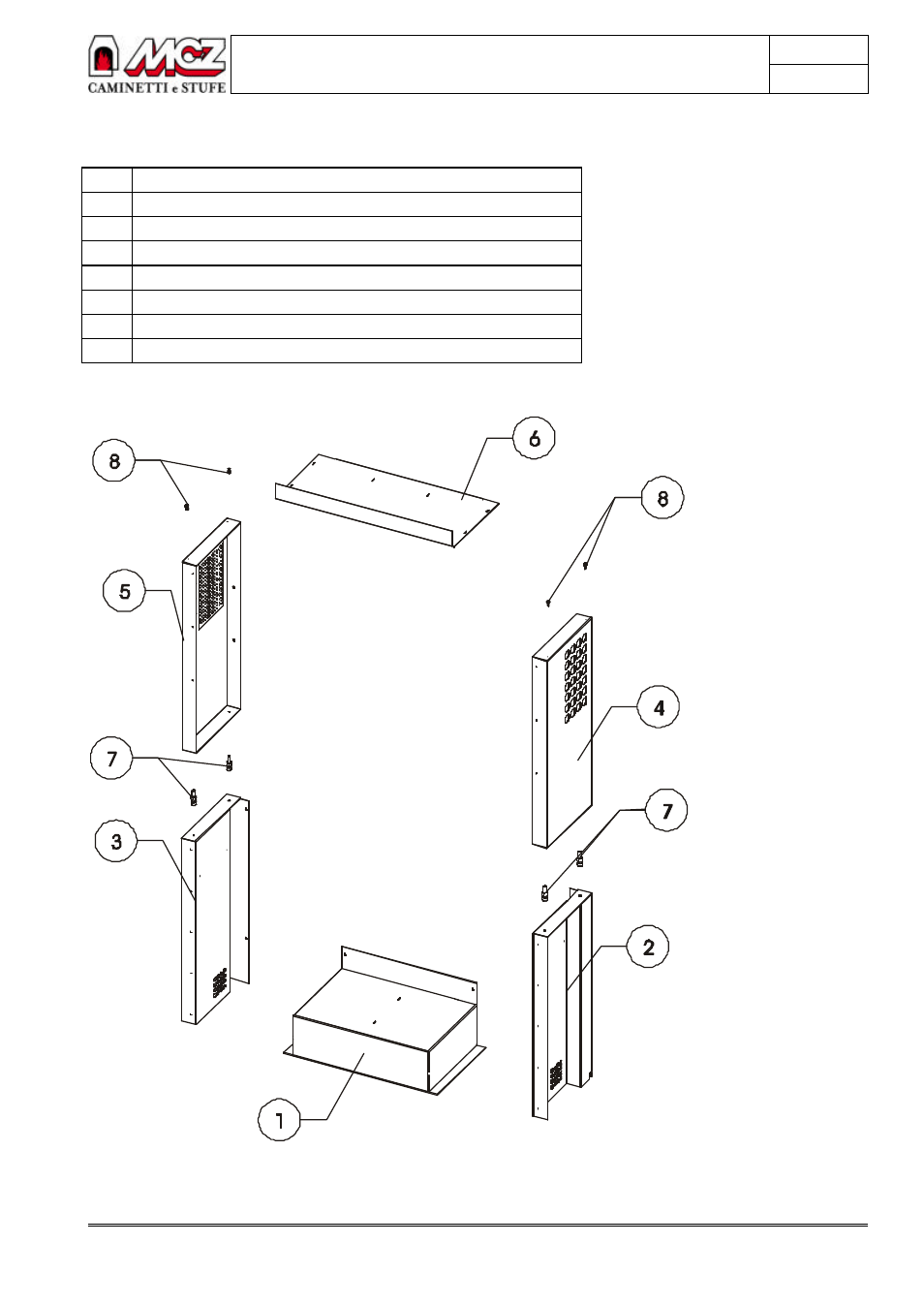

2.3. SCAMBIATORE IN METALLO – AF60
1 Base scambiatore
2 Fianco inferiore dx
3 Fianco inferiore sx
4 Fianco superiore dx
5 Fianco superiore sx
6 Cappello
7 Vite+dado per fissaggio fianco inf.-fianco sup.
8 Vite fissaggio fianco sup.-cappello
FIGURA 1
