Messa in servizio SMA Solar Technology AG
56 Sensorbox-IIT100914 Istruzioni per l’installazione

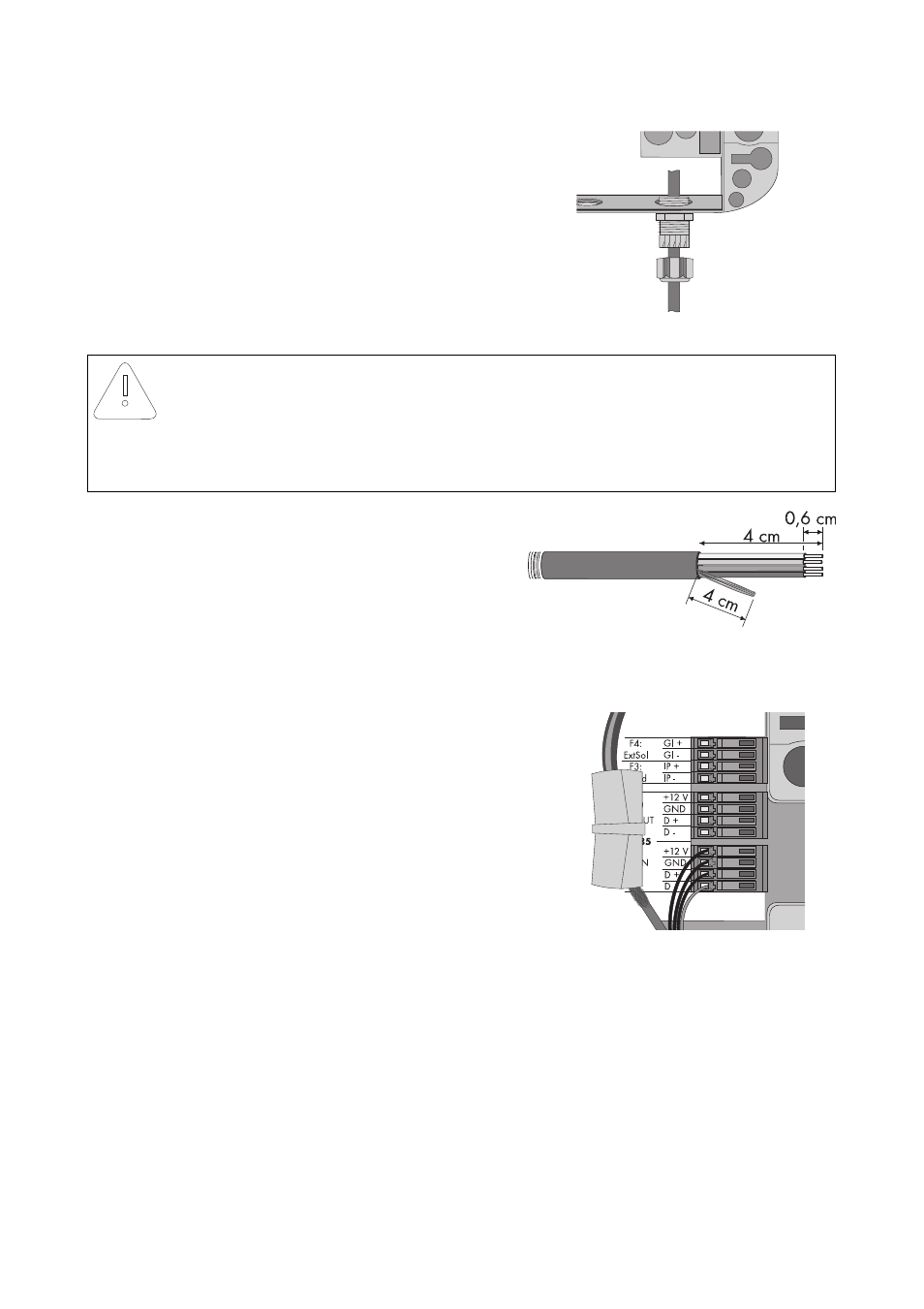

9. Tirare il cavo di comunicazione RS485
nell'involucro del Sunny SensorBox facendolo
passare attraverso il dado a risvolto e al
pressacavo.
10. Rimuovere 4 cm di guaina di protezione dal cavo
di comunicazione RS485 al Sunny SensorBox.
11. Spelare i fili di circa 6 mm.
12. Torcere la schermatura del cavo fino a formare un
fascio.
13. Inserire la guaina isolante sulla schermatura del cavo. Lasciar sporgere 4 cm della schermatura
del cavo dalla guaina isolante.
14. Inserire nel morsetto la schermatura del cavo
scoperta assieme al cavo di messa a terra del
Sunny SensorBox.
AVVISO!
Resti di metallo o di cavi nell'apparecchio provocano il danneggiamento del
Sunny SensorBox.
• Durante i lavori al cavo assicurarsi che nel Sunny SensorBox aperto non cadano resti
metallici della schermatura del cavo o del cavo stesso.
