SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 51
9. Inserire la schermatura del cavo scoperta nel
morsetto.

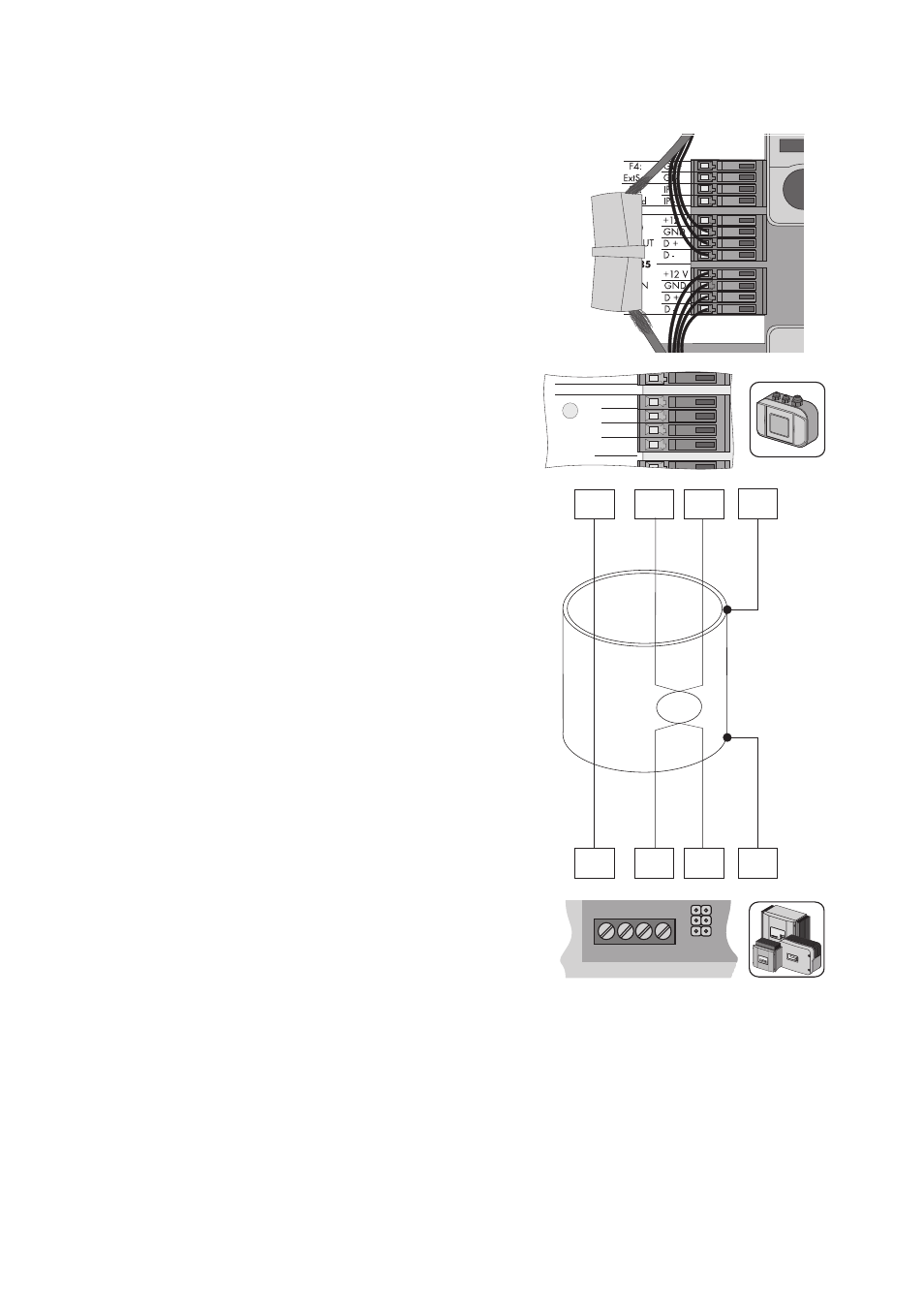

10. Collegare i fili ai morsetti "F2: OUT RS485" del
Sunny SensorBox. Rispettare l'assegnazione dei
collegamenti del bus di comunicazione RS485.
Prendere nota dei colori dei fili:
GND | 5 ________________________
D+| 2 ________________________
D- | 7 ________________________
11. Controllare che la guarnizione sia ben fissa nel pressacavo.
12. Per fissare il cavo di comunicazione RS485 stringere a mano il dado a risvolto sul pressacavo
(coppia: 0,8 Nm).
13. Verificare se la resistenza terminale è inserita (vedere capitolo 9.2 ”Terminazione del bus
RS485 al Sunny SensorBox” (Pagina 62)).
14. Chiudere il Sunny SensorBox (vedere pagina 61).
☑ Il Sunny SensorBox è collegato ad un'altra utenza bus RS485.
D+ GND D-
2 5 7
PE
PE
2 3 5 7
C
B
A
+12 V
F2: OUT
RS485
IP -
+12 V
GND
D +
D -
Wind
