Messa in servizio SMA Solar Technology AG
38 Sensorbox-IIT100914 Istruzioni per l’installazione

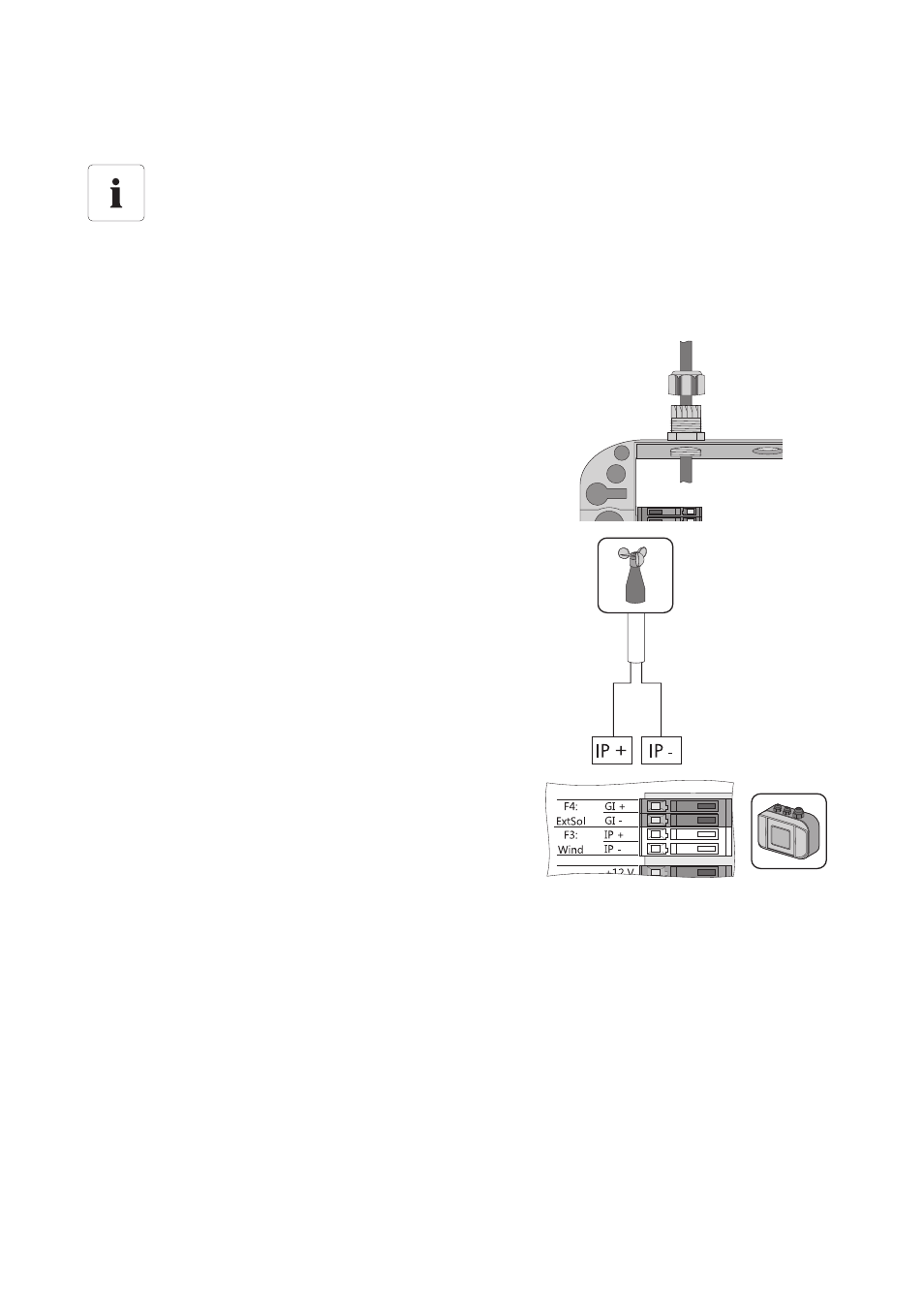

7.3 Collegamento del sensore eolico
1. Apire il Sunny SensorBox (vedere pagina 61).
2. Svitare il dado a risvolto del pressacavo in altro a sinistra del Sunny SensorBox ed estrarre il
tappo cieco.
3. Tirare il cavo del sensore nell'involucro del
Sunny SensorBox facendolo passare attraverso il
dado a risvolto e al pressacavo in alto a sinistra e
serrare il pressacavo.
4. Collegare il sensore all'uscita "F3: Wind" del
Sunny SensorBox. La polarità dei cavi è a scelta.
5. Controllare che la guarnizione sia ben fissa nel
pressacavo.
6. Stringere a mano il dado a risvolto sul pressacavo (coppia: 0,8 Nm).
7. Posare il cavo con il materiale di fissaggio adatto.
☑ Il sensore eolico è collegato.
Adesso è possibile collegare altri sensori oppure è possibile collegare e mettere in servizio il Sunny
SensorBox tramite il RS485-Power Injector o il SMA Power Injector con Bluetooth.
Lunghezza del cavo prescritta per il collegamento al SensorBox
• Rispettare la lunghezza del cavo indicata nelle istruzioni del sensore.
