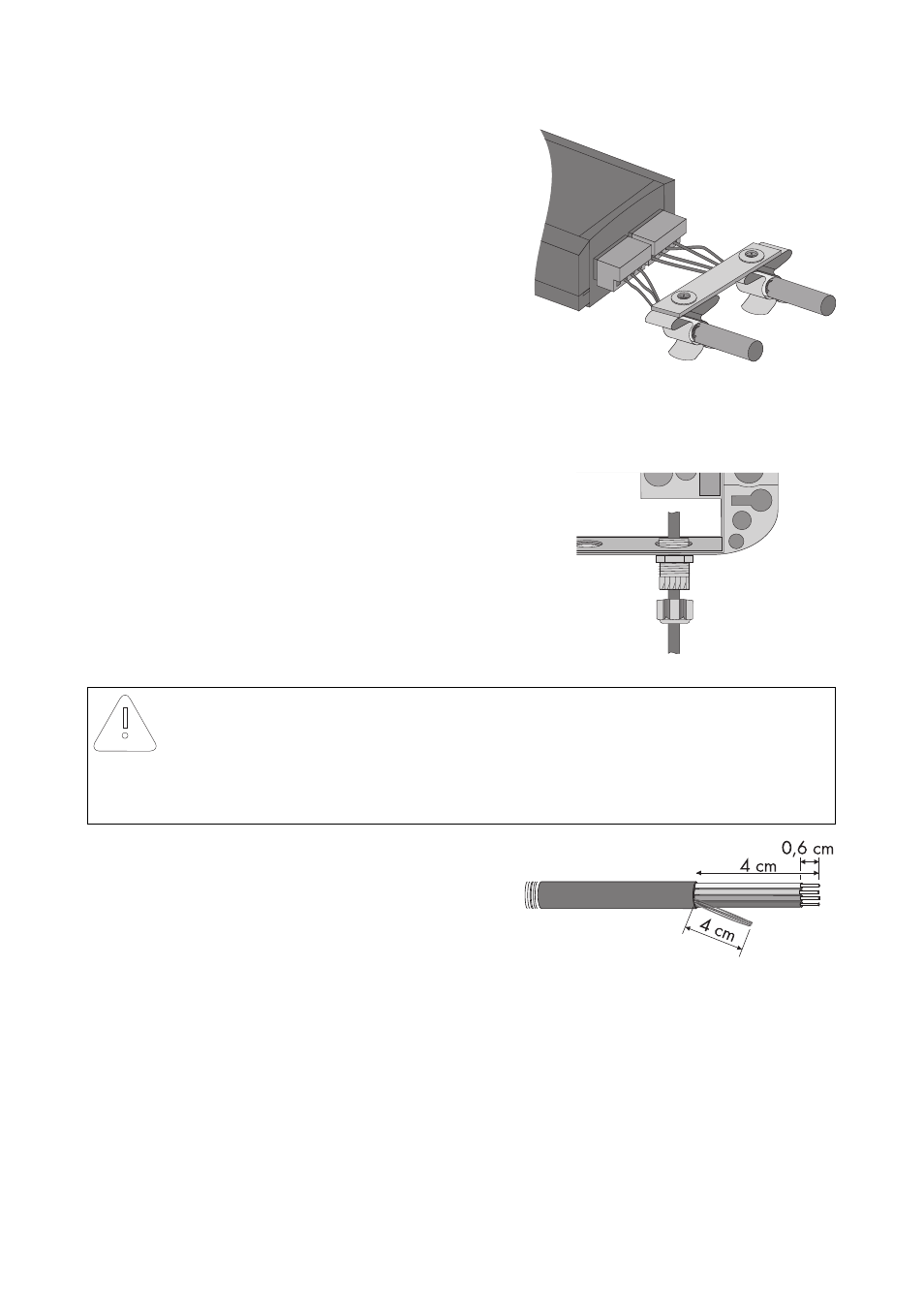

8. Applicare il morsetto schermato.
9. Collegare il cavo di comunicazione RS485 del RS485-Power Injector al Sunny SensorBox.
Sunny SensorBox
10. Aprire il Sunny SensorBox (vedere pagina 61).
11. Svitare il dado a risvolto del pressacavo in basso a
destra del Sunny SensorBox e rimuovere il tappo
cieco.
12. Tirare il cavo di comunicazione RS485
nell'involucro del Sunny SensorBox facendolo
passare attraverso il dado a risvolto e al
pressacavo.
13. Rimuovere 4 cm di guaina di protezione dal cavo
di comunicazione RS485 al Sunny SensorBox.
14. Spelare i fili di circa 6 mm.
15. Torcere la schermatura del cavo fino a formare un
fascio. La schermatura del cavo è necessaria solo
se è collegato un altro Sunny SensorBox.
16. Inserire la guaina isolante sulla schermatura del cavo. Lasciar sporgere 4 cm della schermatura
del cavo dalla guaina isolante.
AVVISO!
Resti di metallo o di cavi nell'apparecchio provocano il danneggiamento del
Sunny SensorBox.
• Durante i lavori al cavo assicurarsi che nel Sunny SensorBox aperto non cadano resti
metallici della schermatura del cavo o del cavo stesso.
