SMA Solar Technology AG Messa in servizio
Istruzioni per l’installazione Sensorbox-IIT100914 43

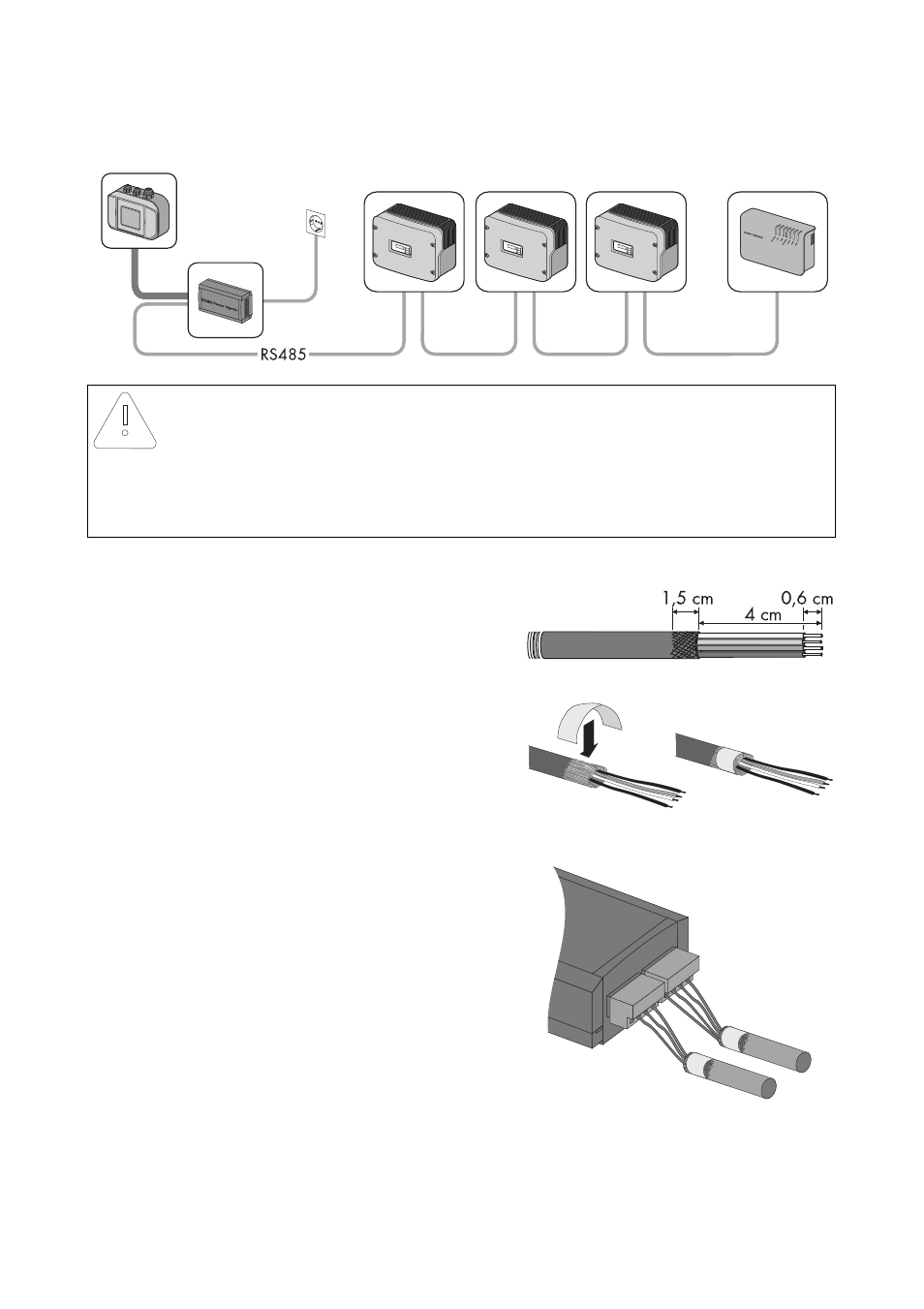

7.5.3 Collegamento del RS485-Power Injector al Sunny SensorBox
RS485-Power Injector
1. Rimuovere 4 cm di guaina del cavo di
comunicazione RS485 sul lato del RS485-Power
Injector.
2. Accorciare la schermatura a 1,5 cm.
3. Rovesciare all'indietro la schermatura del cavo e
rivestire di pellicola adesiva conduttrice. In quel
punto verrà fissato in seguito il morsetto schermato.
4. Accorciare i fili non utilizzati fino alla guaina del
cavo.
5. Spelare i fili di circa 6 mm.
6. Collegare i fili con il connettore.
Prendere nota dei colori dei fili:
+12V ________________________
GND ________________________
D+ ________________________
D - ________________________
7. Inserire il connettore nella presa
"RS485+Power OUT" del RS485-Power Injector.
☑ Il RS485-Power Injector è collegato.
AVVISO!
Corto circuito per cablaggio errato.
Il RS485-Power Injector deve essere collegato direttamente al Sunny SensorBox. Tra di
essi non devono essere cablate altre utenze bus RS485, in caso contrario si può verificare
un corto circuito.
