Messa in servizio SMA Solar Technology AG
40 Sensorbox-IIT100914 Istruzioni per l’installazione
7.5 Messa in servizio tramite RS485-Power Injector
7.5.1 Indicazioni relative alla messa in servizio
Il Sunny SensorBox è integrato nel bus di comunicazione RS485 tramite il RS485-Power Injector. Il
RS485-Power Injector serve per l'alimentazione di tensione del Sunny SensorBox. È consigliabile
posizionare il Sunny SensorBox alla fine del bus di comunicazione RS485. La necessaria
terminazione è già preconfezionata.

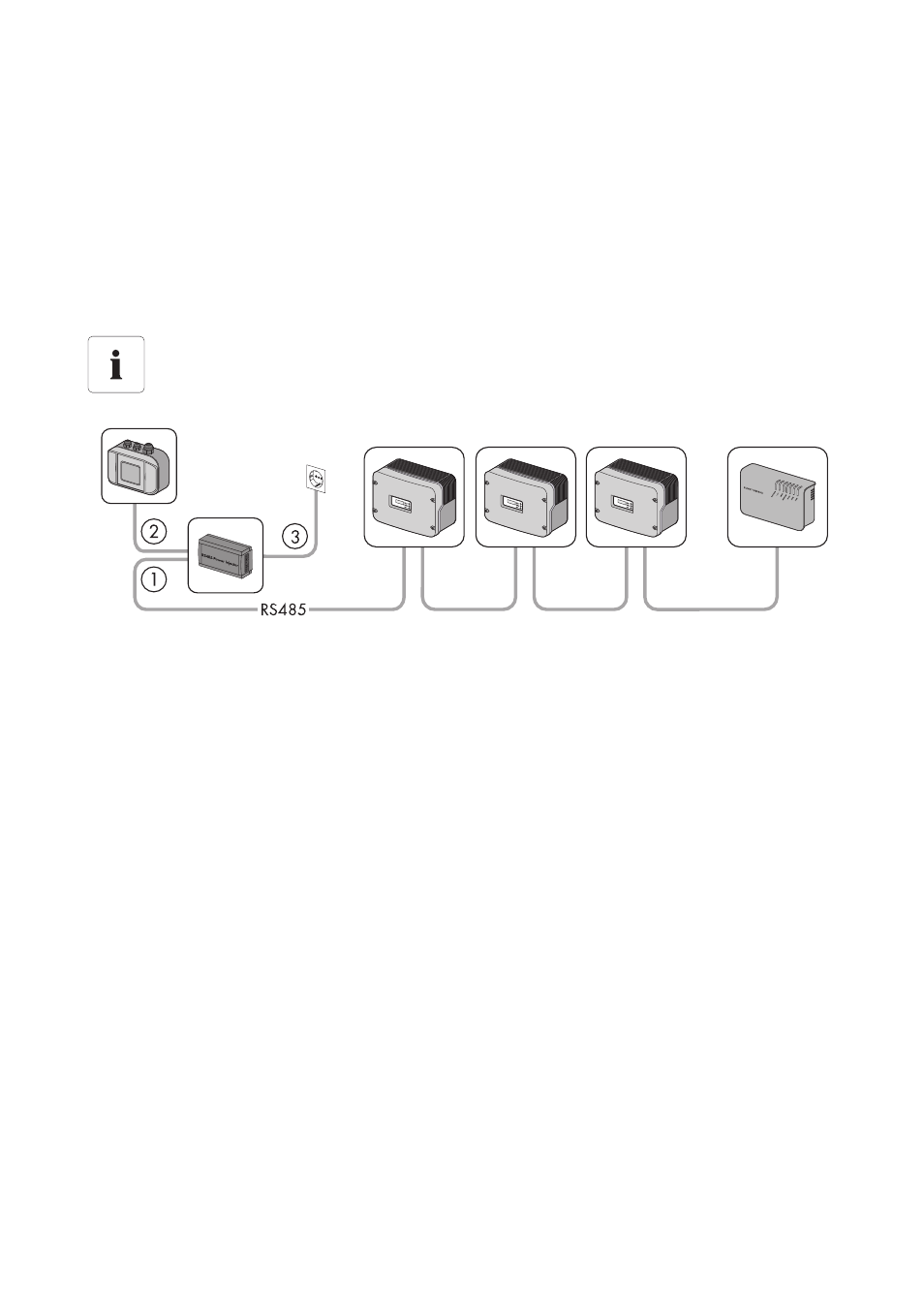

Per collegare il Sunny SensorBox al bus di comunicazione RS485 procedere come spiegato di
seguito:
① Collegare il RS485-Power Injector ad un'utenza bus RS485 (vedere pagina41).
② Collegare il RS485-Power Injector al Sunny SensorBox (vedere pagina 43).
③ Collegare il RS485-Power Injector all’alimentazione di rete (vedere pagina 52).
Inoltre si hanno le seguenti possibilità:
• collegare il Sunny SensorBox ad un altro Sunny SensorBox (vedere pagina 46).
• collegare il Sunny SensorBox ad un'altra utenza bus RS485 (vedere pagina 50).
Note per il cablaggio RS485
Per informazioni sul cablaggio consultare il poster del sistema di cablaggio RS485.
