SMA Solar Technology AG
Panoramica apparecchi
Istruzioni per l’installazione
Sensorbox-IIT100914
15
5 Panoramica apparecchi

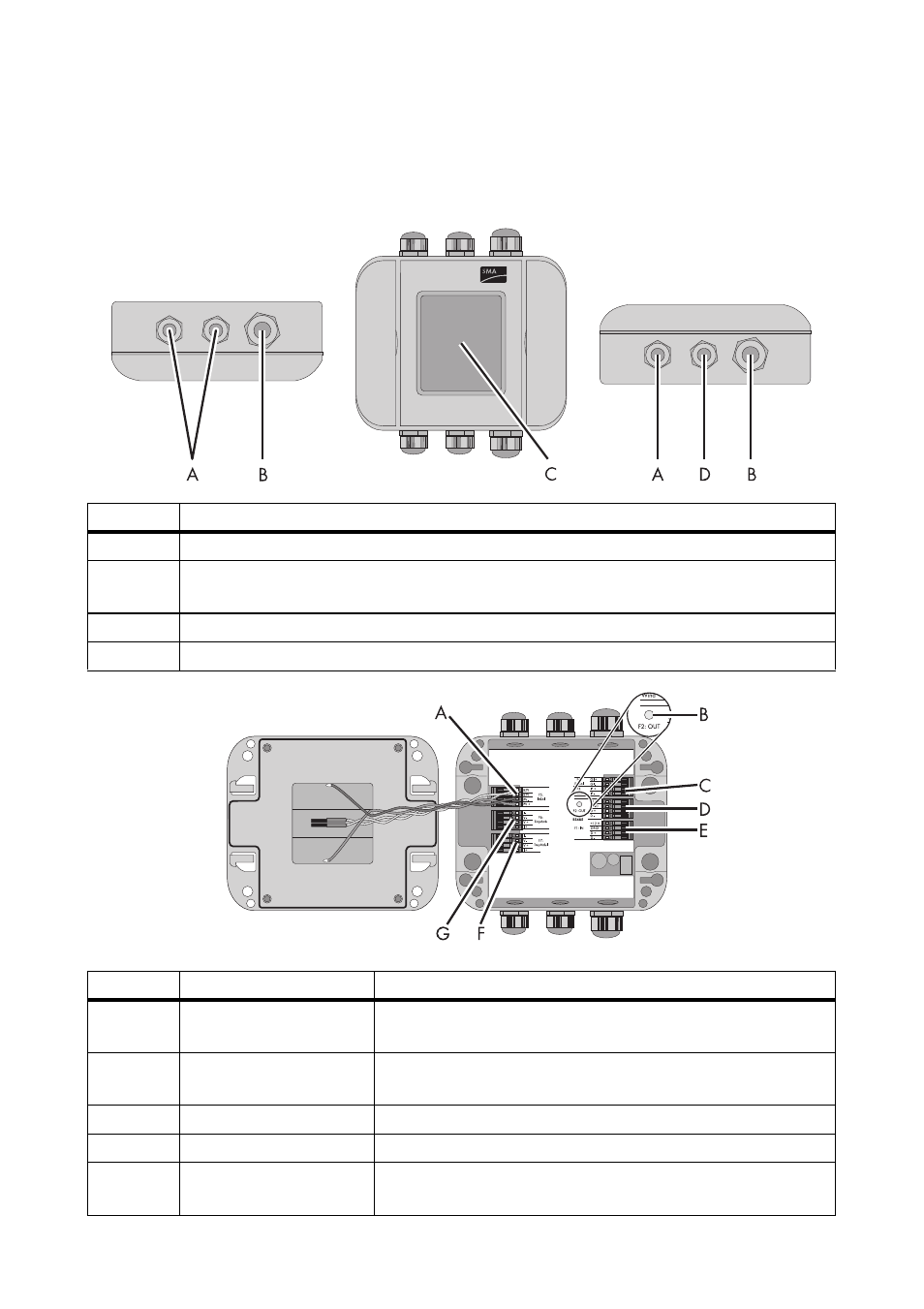

5.1 Panoramica apparecchi del Sunny SensorBox
Posizione Denominazione
A
Passacavo per i sensori
B
Passacavo per il collegamento del RS485-Power Injector o del SMA Power Injector con
Bluetooth
C
Sensore irraggiamento integrato
D
Passacavo per la messa a terra del Sunny SensorBox
Posizione Denominazione
Significato
A
„F5: IntSol“
Morsetto di collegamento per sensore di irraggiamento
integrato
B
LED del Sunny
SensorBox
LED per l'indicazione di stato del Sunny SensorBox
C
„F3: Wind“
Morsetto di collegamento per il sensore eolico
D
„RS485 F2: OUT“
Morsetto di collegamento per altre utenze bus RS485
E
„RS485 F1: IN“
Morsetto di collegamento per il RS485-Power Injector o per
il SMA Power Injector con Bluetooth
