SMA Solar Technology AG Montaggio
Istruzioni per l’installazione Sensorbox-IIT100914 23

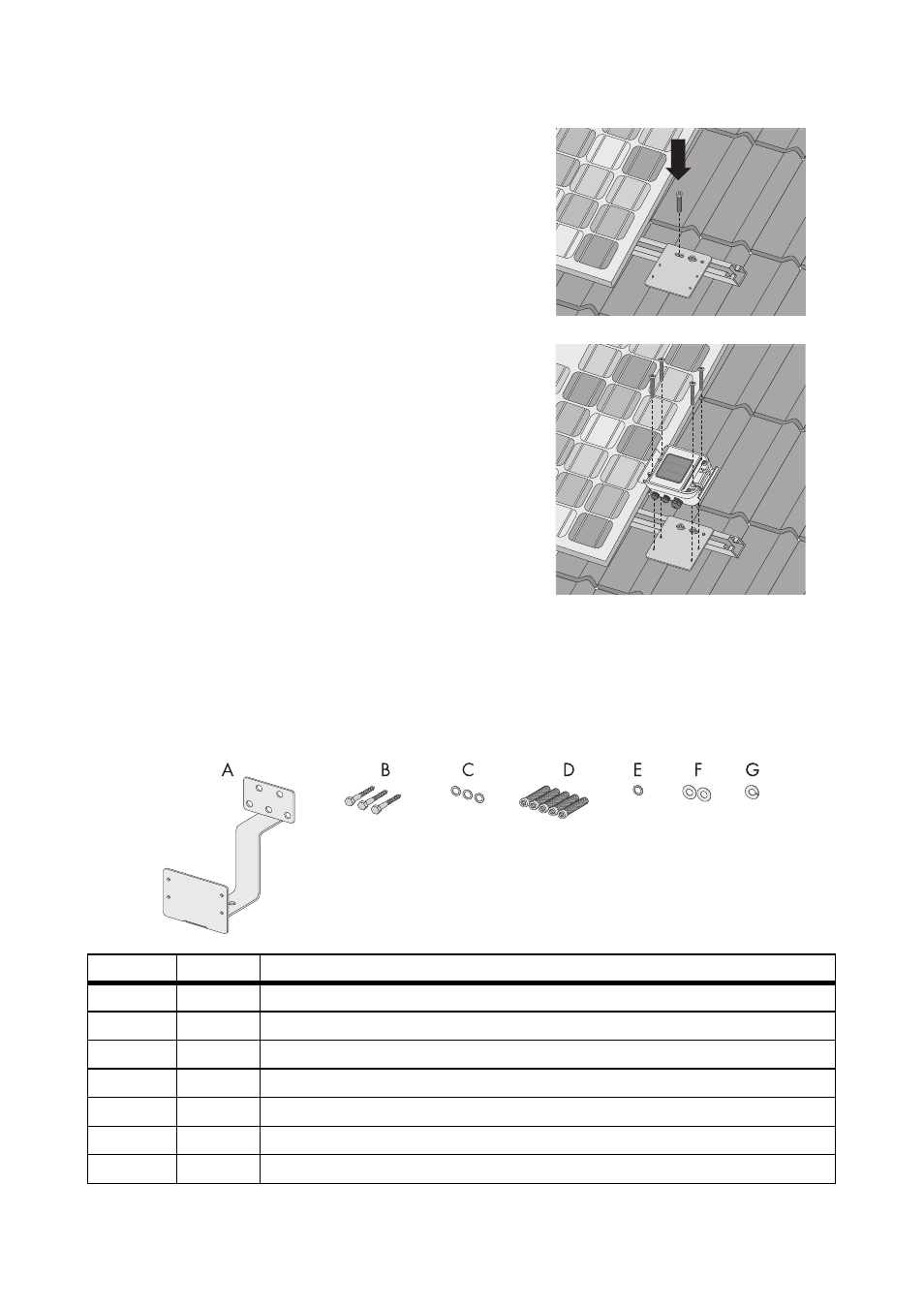

2. Fissare la piastra di montaggio con viti e
contropiastre idonee del produttore del sistema di
montaggio per impianti FV sulla guida di montaggio.
Di norma nelle contropiastre entrano viti con
dimensioni massime M10.
3. Aprire gli sportelli del Sunny SensorBox facendo
presa sulle rientranze.
4. Fissare il Sunny SensorBox sulla piastra di montaggio
con 4 viti ad esagono incassato. Rispettare la
posizione prescritta per il Sunny SensorBox (vedere
pagina 20).
☑ Il Sunny SensorBox è montato sulla guida di
montaggio.
6.1.3 Montaggio del Sunny SensorBox su travetti
Accessori per il montaggio opzionali
Codice d'ordine SMA: Roofan-Ssensor
Posizione Quantità Denominazione
A
1 Angolare per tetto
B 3 Viti per legno a testa esagonale
C 3 Rondelle per viti per legno a testa esagonale
D 5 Viti ad esagono incassato M4
*
* Già premontati alla consegna.
E 1 Rondella di contatto M4
*
F 2 Rondelle
*
G 1 Rondella elastica
*
